Вентиляторы и решетки с фильтрами KIPPRIBOR серии KIPVENT

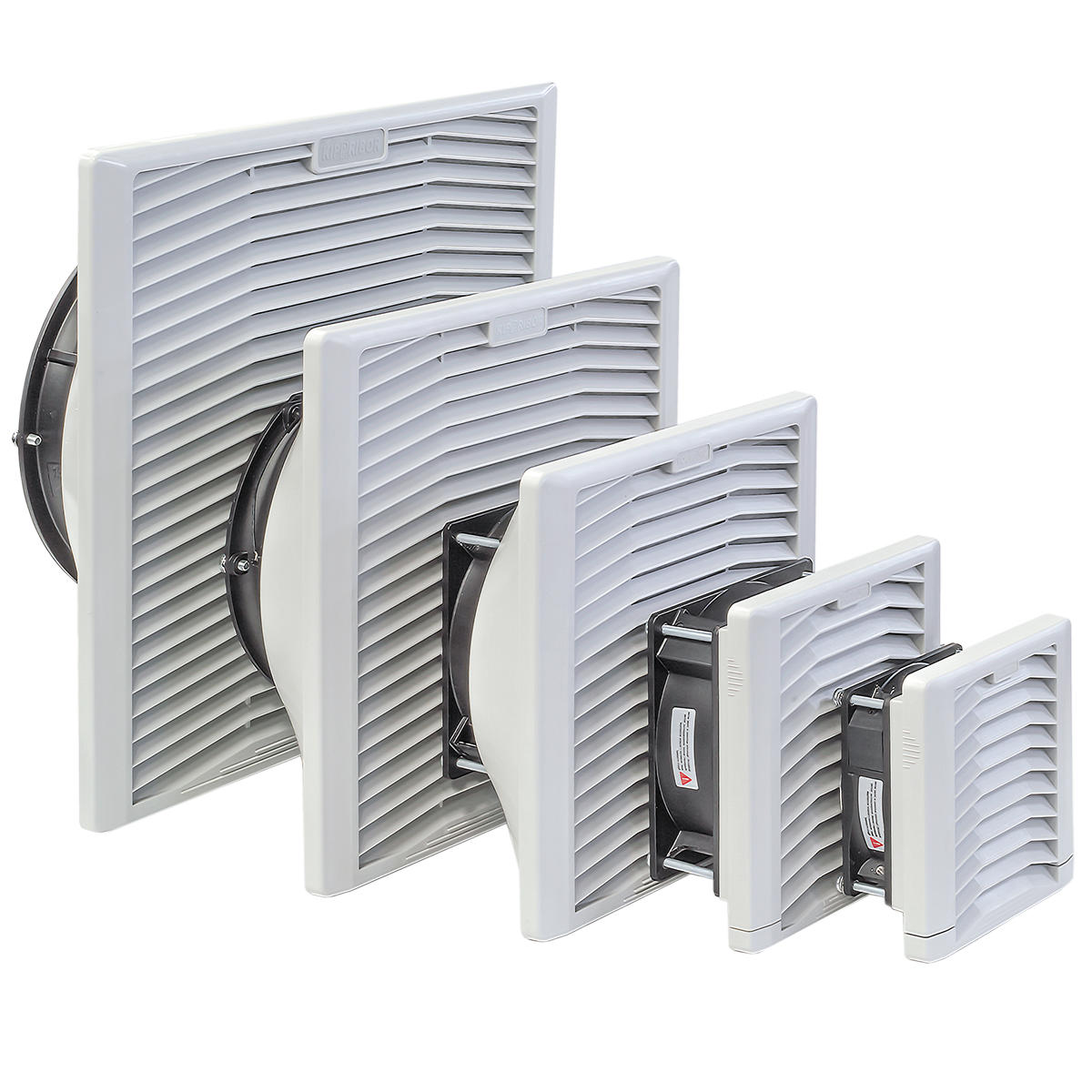

Технические характеристики впускных решеток с вентиляторами серии KIPVENT
| Параметр | Значение параметра | ||||||||
| Фото |  |  |  |  |  |  |  |  |  |
| Модификация | KIPVENT-100.01.230 | KIPVENT-100.11.230 | KIPVENT-200.01.230 | KIPVENT-200.11.230 | KIPVENT-300.01.230 | KIPVENT-400.01.230 | KIPVENT-400.11.230 | KIPVENT-400.21.230 | KIPVENT-500.01.230 |
| Напряжение питания | 230 VAC, 50/60 Гц | ||||||||
| Мощность | 20 Вт | 14 Вт | 14 Вт | 21 Вт | 21 Вт | 45 Вт | 56 Вт | 54 Вт | 54 Вт |
| Свободная подача воздуха | 42 м3/ч | 55 м3/ч | 88 м3/ч | 98 м3/ч | 111 м3/ч | 269 м3/ч | 541 м3/ч | 580 м3/ч | 580 м3/ч |
| Подача воздуха в комбинации с выпускной решеткой | 36 м3/ч | 42,5 м3/ч | 65 м3/ч | 85 м3/ч | 94 м3/ч | 238 м3/ч | 429 м3/ч | 456 м3/ч | 511 м3/ч |
| Макс. статическое давление | 28 Па | 36 Па | 26 Па | 53 Па | 55 Па | 110 Па | 143 Па | 155 Па | 115 Па |
| Поверхностная плотность фильтра | 150 г/м2 | ||||||||
| Класс фильтра (DIN 779) | G2 | ||||||||
| Уровень шума (DIN 45 635) | 35 дБА | 37 дБА | 41 дБА | 49 дБА | 49 дБА | 56 дБА | 61 дБА | 63 дБА | 63 дБА |
| Тип подшипника | Подшипник качения | ||||||||
| Степень защиты | IP54 | ||||||||
| Габаритные размеры | 121×121×60,5 мм | 121×121×73,5 мм | 149×149×73 мм | 149×149×73 мм | 204×204×102 мм | 255×255×115 мм | 255×255×130 мм | 255×255×124 мм | 321×321×124,5 мм |
| Размер выреза | 93,5×93,5 мм | 93,5×93,5 мм | 121×121 мм | 121×121 мм | 174×174 мм | 222×222 мм | 222×222 мм | 222×222 мм | 291×291 мм |
| Масса | 0,38 кг | 0,49 кг | 0,79 кг | 0,79 кг | 1,01 кг | 1,64 кг | 2,28 кг | 1,73 кг | 2,99 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||||||
| Цвет | RAL7035 | ||||||||
| Рабочая температура | -20…+60 °C | ||||||||
| Температура хранения | -40…+70 °C | ||||||||

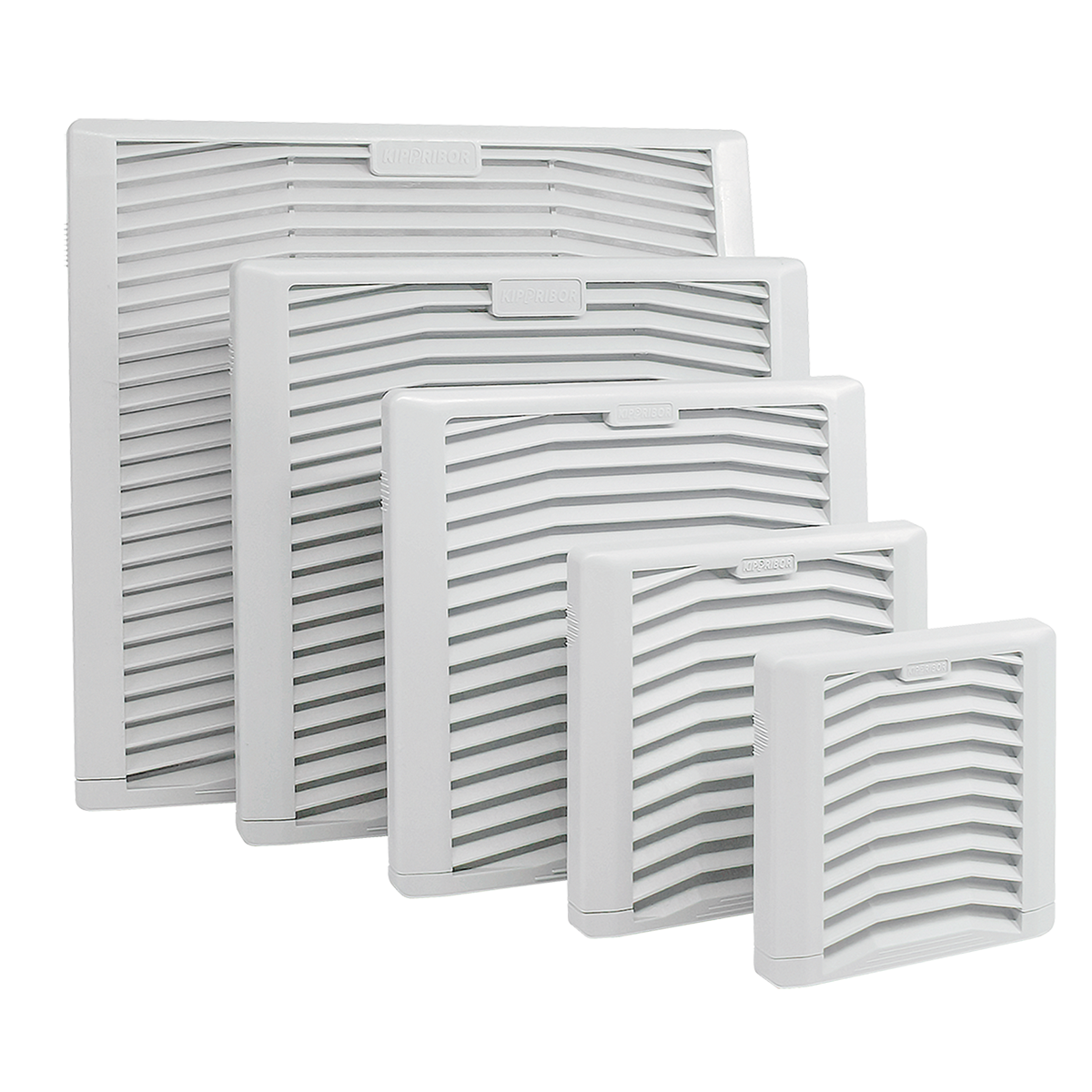

Технические характеристики выпускных решеток серии KIPVENT
| Параметр | Значение параметра | ||||
| Фото |  |  |  |  |  |
| Модификация | KIPVENT-100.01.300 | KIPVENT-200.01.300 | KIPVENT-300.01.300 | KIPVENT-400.01.300 | KIPVENT-500.01.300 |
| Поверхностная плотность фильтра | 150 г/м2 | ||||
| Класс фильтра (DIN 779) | G2 | ||||
| Степень защиты | IP 54 | ||||
| Габаритные размеры | 121×121×29,5 мм | 149×149×29,5 мм | 204×204×29 мм | 255×255×26,5 мм | 321×321×26 мм |
| Размер выреза | 93,5×93,5 мм | 121×121 мм | 174×174 мм | 222×222 мм | 291×291 мм |
| Масса | 0,08 кг | 0,16 кг | 0,33 кг | 0,42 кг | 0,52 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||
| Цвет | RAL7035 | ||||
| Рабочая температура | -20…+60 °C | ||||
| Температура хранения | -40…+70 °C | ||||
Характеристики вентиляторов в координатах «давление/расход»:
