Вентилятор центробежный Longwell LWFD3G-150-092SM-01 DC с вперед загнутыми лопатками
Центробежный DC вентилятор LWFD3G-150-092SM-01 LONGWELL — это вентилятор с мотор-колесом (рабочее колесо с интегрированным двигателем), который формирует поток за счёт разгона воздуха лопатками и вывода его в радиальном направлении через корпус. В линейке применяются DC-двигатели BLDC (бесщёточные), часто со встроенной электроникой и возможностью регулирования скорости по 0–10 VDC и/или PWM (по модели). Для задач автоматики встречаются исполнения с сигналом тахометра, входом блокировки и расширенными защитами.
По аэродинамике доступны варианты с вперед загнутыми лопатками (акцент на расход при компактной компоновке) и с назад загнутыми лопатками (акцент на более стабильную работу при росте сопротивления сети и повышенное статическое давление) — конкретный тип зависит от серии.
Материалы подбирают под режим и среду: рабочее колесо и элементы корпуса выполняют из оцинкованного металла, алюминиевого сплава или пластика PA66 (PA66+GF). Рабочая температура для ряда серий указывается в диапазоне −25…+60 °C (в отдельных линейках — −30…+60 °C).
Исполнения DC различаются по компоновке и монтажу: одностороннее/двустороннее всасывание, варианты с кронштейном/без кронштейна, а также питание 24/48/310 В и др. — по модели.
Области применения
- Шкафы автоматики и силовая электроника (локальное охлаждение).
- Телекоммуникационные стойки и серверные модули.
- Вентиляция отсеков, кожухов и технических ниш.
- Фильтрационные и воздухоочистительные модули.
- Холодильные узлы и теплообменные секции.
- Локальные вытяжные решения в зонах тепловыделений.
Технические характеристики
| Модель | Тип подшипника | Номинальное напряжение | Ток | Номинальная мощность | Скорость вращения | Расход воздуха | Давление воздуха | Уровень шума |
| В | А | Вт | об/мин | м3/ч | Па | дБА | ||
| LWFD3G-150-092SM-01 | Шар | 24 | 4,6 | 105 | 2400 | 480 | 750 | 68 |
Аэродинамические характеристики

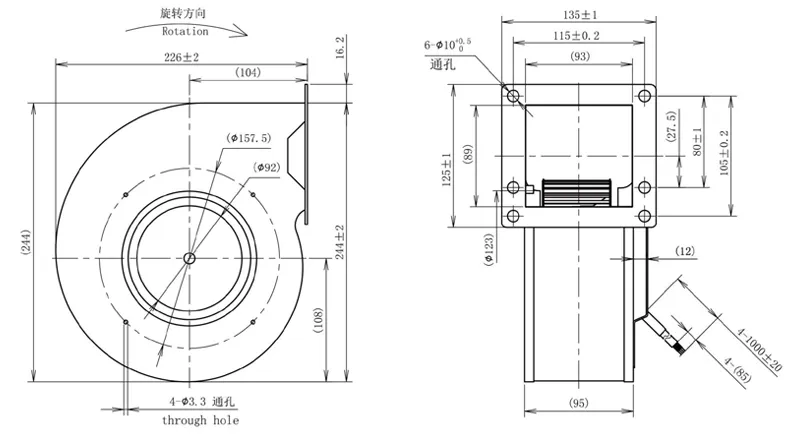

Габаритные размеры LWFD3G-150-092SM-01
Преимущества радиальных DC вентиляторов Longwell
- BLDC-двигатель и стабильная работа в широком диапазоне режимов.
- Регулирование скорости по 0–10 VDC/PWM, возможны сигнал тахометра и вход блокировки.
- Выбор исполнения рабочего колеса: вперед/назад загнутые лопатки под разные режимы сети.
- Варианты одностороннего/двустороннего всасывания для удобной компоновки.
- Материалы мотор-колеса под задачу: оцинкованный металл/алюминиевый сплав/пластик PA66.
- Рабочий диапазон температур для инженерных применений.
- Варианты монтажа с кронштейном и без кронштейна, выбор питания DC.
