Вентилятор центробежный Longwell LWBA4E-315-102NS-07 AC с назад загнутыми лопатками
Центробежный вентилятор LWBA4E-315-102NS-07 LONGWELL — это вентилятор с мотор-колесом (рабочее колесо с интегрированным двигателем), который формирует поток за счёт разгона воздуха лопатками и вывода его в радиальном направлении через спиральный корпус. В линейке применяются конденсаторные AC-двигатели на 115/230 В (50/60 Гц); встречаются исполнения с внешним ротором.
По аэродинамике доступны варианты с вперед загнутыми лопатками (акцент на высокий расход при компактной компоновке) и с назад загнутыми лопатками (акцент на более стабильную работу при росте сопротивления сети и повышенное статическое давление).
По исполнению встречаются решения с односторонним и двусторонним всасыванием (для разных схем компоновки узла), а также разные способы монтажа (например, свободная установка/встраивание в канал).
Материалы зависят от серии: рабочее колесо выполняют из алюминиевого сплава либо из оцинкованного листа; для корпуса и элементов крепления применяют сталь/нержавеющую сталь (по исполнению).
Рабочая температура для ряда моделей указывается в диапазоне −25…+60 °C; точные значения уточняют по модели.
Области применения
- Приточно-вытяжные системы и канальная вентиляция.
- Кондиционирование и фанкойлы.
- Воздухоочистители и фильтровентиляционные секции.
- Холодильная техника и теплообменные узлы.
- Шкафы автоматики и силовая электроника (локальное охлаждение).
- Локальные вытяжные решения в зонах тепловыделений.
Технические характеристики
| Модель | Номинальное напряжение | Частота | Ток | Номинальная мощность | Скорость вращения | Расход воздуха | Давление воздуха | Уровень шума | Конденсатор |
| В | Гц | А | Вт | об/мин | м3/ч | Па | дБА | uF | |
| LWBA4E-315-102NS-07 | 230 | 50 | 0,6 | 135 | 1400 | 1900 | 300 | 63 | 3 |

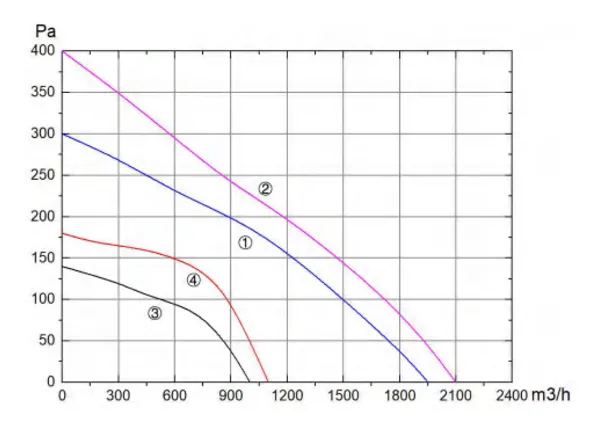

Аэродинамические характеристики

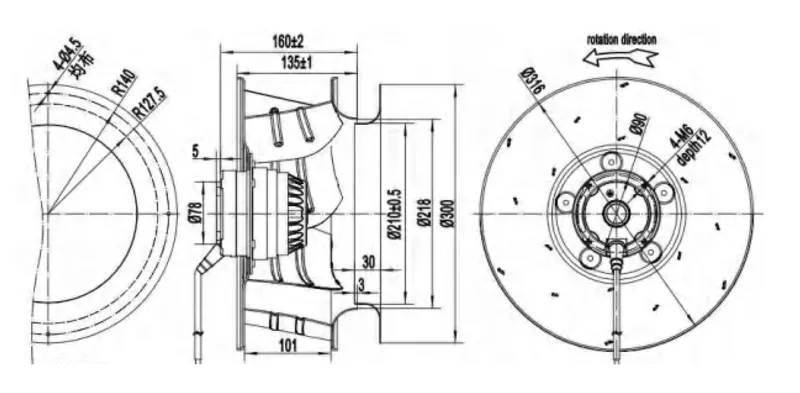

Габаритные размеры LWBA4E-315-102NS-07
Преимущества радиальных AC вентиляторов Longwell
- Выбор геометрии рабочего колеса: вперед/назад загнутые лопатки под разные режимы сети.
- Исполнения с односторонним/двусторонним всасыванием для удобной компоновки.
- Типовые AC-питания 115/230 В и частота 50/60 Гц.
- Материалы колеса под задачу: алюминиевый сплав или оцинкованный металл (по серии).
- Рабочий диапазон температур, подходящий для инженерных систем.
- Конструкция мотор-колеса упрощает монтаж и сервисный доступ.
- Применение шариковых подшипников в типовых исполнения.
