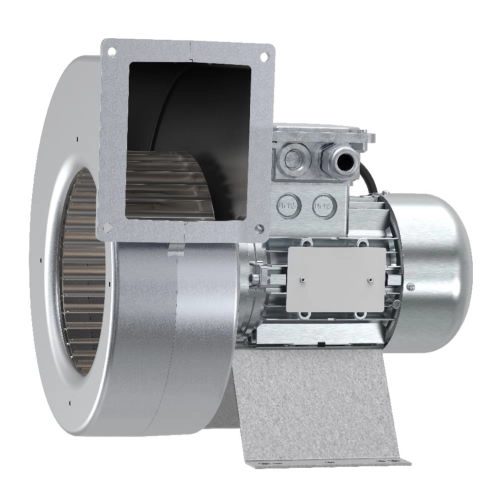

Вентилятор Systemair EX 140A-2 центробежный взрывозащищенный
Использование взрывозащитных вентиляторов EX 140A-2 регламентируется государственными стандартами РФ для работы с легковоспламеняющимися газами или парами, взрывоопасной пылью или волокном. Их допускается применять, если концентрация твердотельных частиц в воздушном потоке составляет не более 100 мг на 1 м³, также при температуре среды, не выше 80°С.

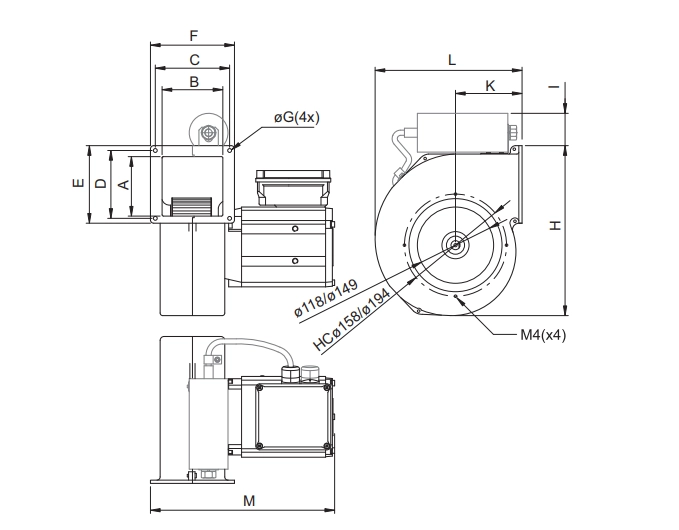

Габаритные размеры
| EX | A | B | C | D | E | øF | øG | H | I | J | K | L | M | N | O |
| EX 140A-2 centr. fan (ATEX) | 324 | 262 | 227 | 291 | 154 | 118 | 158 | 231 | 210.5 | 130 | 115 | 94 | 120 | 105 | 92 |
Технические характеристики
| EX | EX 140A-2 centr. fan (ATEX) | EX 140A-2C centr. fan (ATEX) | EX 140A-4 centr. fan (ATEX) | EX 140A-4C centr. fan (ATEX) | EX 180A-4 centr. fan (ATEX) | EX 180A-4C centr. fan (ATEX) |
| Артикул | 135276 | 135260 | 135277 | 135275 | 135279 | 135278 |
| Напряжение (номинальное), В | 400 | 230 | 400 | 230 | 400 | 230 |
| Частота, Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Фазность | 3~ | 1~ | 3~ | 1~ | 3~ | 1~ |
| Потребляемый ток, A | 1,283 | 3,71 | 0,631 | 0,972 | 0,656 | 1,15 |
| Скорость вращения рабочего колеса, об/мин | 2902 | 2782 | 1453 | 1438 | 1416 | 1397 |
| Расход воздуха, м³/ч | 2777 | 1231 | 1446 | 630 | 1403 | 878 |
| Макс. температура перемещаемого воздуха, при регулировании скорости, °C | 50 | 50 | 60 | 60 | 60 | 60 |
| Уровень звукового давления на расстоянии 1 м, дБ(А) | 62 | 64 | 53 | 52 | 51 | 49 |
| Класс защиты, двигатель | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Класс изоляции | F | F | F | F | F | F |
| Вес, кг | 10 | 10,7 | 6,3 | 6,7 | 6,4 | 6,1 |
| Тип двигателя | AC | AC | AC | AC | AC | AC |
Преимущества взрывозащищенных вентиляторов EX 140A-2
- корпус улиточного типа выполнен из силумина;
- алюминиевые лопасти;
- легко монтируется в любом положении;
- компактный;
- регулировка скоростью осуществляется трансформатором;
- имеется трансформаторный узел регулировки скорости;
- закрытый взрывозащищённый электродвигатель с самосмазывающимися подшипниками и ресурсом не менее 40 000 часов.
Конструкция и эксплуатация
Конструкция вентиляторов регламентируется государственными стандартами согласно технической документации. Электродвигатели должны соответствовать Правилам устройства электроустановок. На их корпусе должен быть заземляющий зажим и знак, обозначающий заземлённость.
Вентиляторы, у которых закончился ресурс эксплуатации, утверждённый нормативно-техническими документами, подлежат освидетельствованию на предмет возможности дальнейшего использования.
