Вентилятор Systemair CE 140 M-160 центробежный
Назначение центробежных вентиляторов CE 140 M-160 – установка в воздуховодах с целью перемещения воздушных масс в бытовых, хозяйственных, промышленных зданиях.
Конструкция и эксплуатация CE 140 M-160
Главный элемент конструкции вентилятора CE 140 M-160 – рабочее колесо центробежного типа, состоящее из мотора с внешним ротором и крыльчатки с лопатками, загнутыми вперед. Защита двигателя центробежного вентилятора CE 140 M-160 обеспечивается встроенным термоконтактом с ручным перезапуском. К электрической сети центробежный вентилятор CE 140 M-160 подключается через клеменную коробку.
Эксплуатация центробежных вентиляторов CE 140 M-160 возможна при уровне температуры окружающей среды от -30°С до +40°С. Уровень относительной влажности воздуха должен составлять максимум 80%.

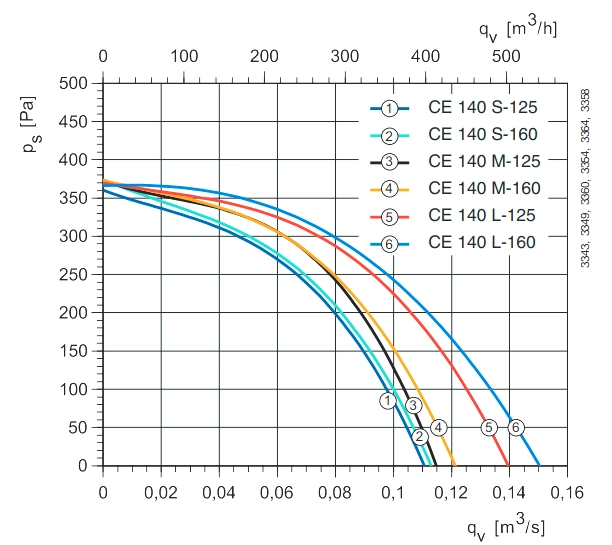

Аэродинамические характеристики

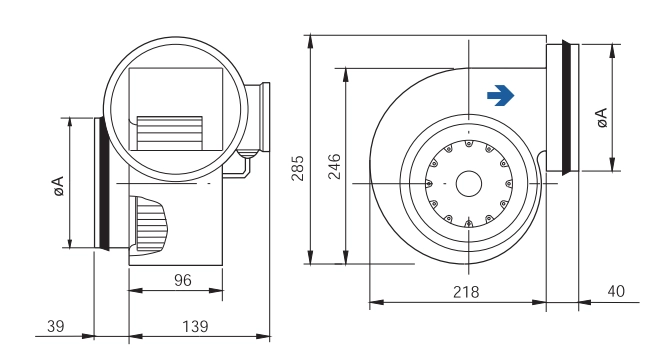

Габаритные размеры
Технические характеристики
| CE | CE 140 L-125 Centrifugal Fan | CE 140 L-160 Centrifugal Fan | CE 140 M-160 Centrifugal Fan | CE 140 S-125 Centrifugal Fan |
| Артикул | 1527 | 1530 | 1529 | 1525 |
| Напряжение (номинальное), В | 230 | 230 | 230 | 230 |
| Частота, Hz | 50 | 50 | 50 | 50 |
| Фазность | 1~ | 1~ | 1~ | 1~ |
| Потребляемый ток, A | 0,64 | 0,661 | 0,54 | 0,45 |
| Скорость вращения рабочего колеса, об/мин | 2459 | 2 406 | 1807 | 1633 |
| Расход воздуха, м³/ч | max. 504 | max. 544 | 436 | max. 396 |
| Макс. температура перемещаемого воздуха, при регулировании скорости, °C | 70 | 70 | 65 | 50 |
| Уровень звукового давления на расстоянии 1 м, дБ(А) | 44 | 42 | 42 | 43 |
| Класс защиты, двигатель | IP44 | IP44 | IP44 | IP44 |
| Класс изоляции | B | B | B | B |
| Вес, кг | 3,5 | 3,5 | 3,1 | 2,65 |
| Тип двигателя | AC | AC | AC | AC |
Преимущества вентилятора CE 140 M-160
- высокий уровень надежности;
- встроенные термоконтакты, препятствующие перегреванию двигателя;
- возможность устанавливать в любом положении;
- регулируемая скорость вращения крыльчатки.
