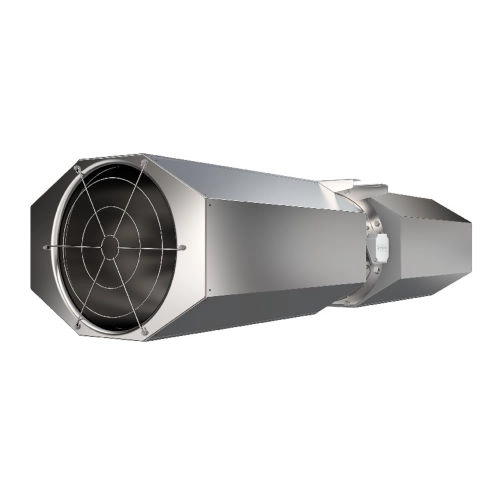

Вентилятор Systemair AJ8 400-2/4 (B)-TR (66N) струйный осевой дымоудоления
Назначение струйных вентиляторов AJ8 400-2/4 (B)-TR – обеспечение вентиляции гаражей, подземных стоянок транспортных средств, транспортных тоннелей. Система воздуховода отсутствует. Струйные вентиляторы обеспечивают движение воздушных масс вдоль тоннеля - воздуховодом является сам тоннель. Схема устройства вентиляции с использованием струйных вентиляторов может быть комбинированной, однонаправленной.

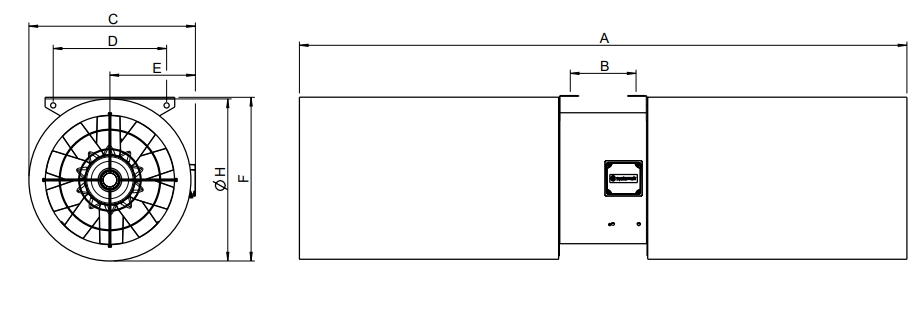

Габаритные размеры
-TR.webp "Габаритные размеры вентилятора AJ8 400-2/4 (B)-TR")
| AJR(B)-TR | H | B | E | F | A | L |
| AJ8 400-2/4 (B)-TR (66N) | 445 | 600 | 684 | 727 | 211 | 1875 |
Технические характеристики
| AJR(B)-TR | AJ8 400-2/4 (B)-TR (66N) |
| Артикул | 94795 |
| Напряжение (номинальное), В | 400 |
| Частота, Hz | 50 |
| Фазы | 3~ |
| Потребляемый ток, A | 3,91 |
| Скорость вращения рабочего колеса, об/мин | 2 886 |
| Расход воздуха, м³/ч | макс. 9 440 |
| Макс. температура перемещаемого воздуха, при регулировании скорости, °C | 55 |
| Уровень звукового давления на 3 м (свободное поле), дБ(А) | 72 |
| Класс защиты, двигатель | IP55 |
| Класс изоляции | H |
| Размер воздуховода; Круглый, вход, мм | 400 |
| Вес, кг | 96 |
| Тип двигателя | AC |
Преимущества струйных вентиляторов AJ8 400-2/4 (B)-TR
- современность внешнего вида;
- высокий уровень функциональности;
- простота эксплуатации;
- класс защиты двигателя IP55;
- отсутствие воздуховодов;
- высокий уровень эффективности;
- двойное назначение – общеобменная вентиляция и дымоудаление;
- возможность работать два часа при уровне температуры окружающей среды до 300°С.
Конструкция и эксплуатация
Струйные вентиляторы типа состоят из корпуса, клеммной коробки, рабочего колеса, отличающегося обтекаемой формой. В конструкцию входят также монтажные опоры и кронштейны.
Размещают струйные вентиляторы под потолком так, чтобы воздух был направлен в сторону воздухоприемных отверстий. Для оптимизации применяются соответствующие компьютерные программы.
