Вентилятор Systemair AJ8 315-2/4 (F)-TR (22N) струйный осевой дымоудоления
Назначение струйных вентиляторов AJ8 315-2/4 (F)-TR (22N) – обеспечение вентиляции гаражей, подземных стоянок транспортных средств, транспортных тоннелей. Система воздуховода отсутствует. Струйные вентиляторы обеспечивают движение воздушных масс вдоль тоннеля - воздуховодом является сам тоннель. Схема устройства вентиляции с использованием струйных вентиляторов может быть комбинированной, однонаправленной.

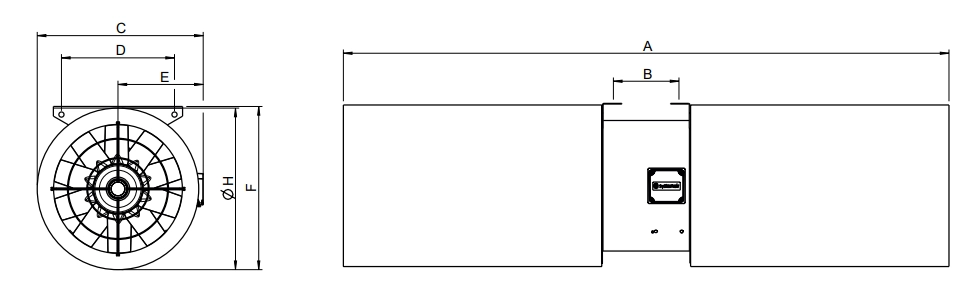

Габаритные размеры
-TR-г.webp "Габаритные размеры вентилятора AJ8 315-2/4 (F)-TR (22N)")
| AJR(F)-TR | H | B | E | F | A | L |
| AJ8 315-2/4 (F)-TR (22N) | 365 | 550 | 635 | 678 | 211 | 1535 |
Технические характеристики
| AJR(F)-TR | AJ8 315-2/4 (F)-TR (22N) |
| Артикул | 77163 |
| Напряжение (номинальное), В | 400 |
| Частота, Hz | 50 |
| Фазы | 3~ |
| Потребляемый ток, A | 2,49 |
| Скорость вращения рабочего колеса, об/мин | 2 810 |
| Расход воздуха, м³/ч | макс. 4 405 |
| Макс. температура перемещаемого воздуха, при регулировании скорости, °C | 55 |
| Уровень звукового давления на 3 м (свободное поле), дБ(А) | 59 |
| Класс защиты, двигатель | IP55 |
| Класс изоляции | H |
| Размер воздуховода; Круглый, вход, мм | 315 |
| Вес, кг | 61 |
| Тип двигателя | AC |
Преимущества струйных вентиляторов AJ8 315-2/4 (F)-TR (22N)
- низкий уровень шума;
- высокий уровень надежности;
- двойное назначение – общеобменная вентиляция и дымоудаление;
- в режиме дымоудаления 400°С два часа;
- реверсивная крыльчатка;
- широкий диапазон рабочих температур;
- высокий уровень производительности;
- высокий уровень отказоустойчивости.
Конструкция и эксплуатация
Струйные вентиляторы типа состоят из корпуса, клеммной коробки, рабочего колеса, отличающегося обтекаемой формой. В конструкцию входят также монтажные опоры и кронштейны.
Размещают струйные вентиляторы под потолком так, чтобы воздух был направлен в сторону воздухоприемных отверстий. Для оптимизации применяются соответствующие компьютерные программы.
