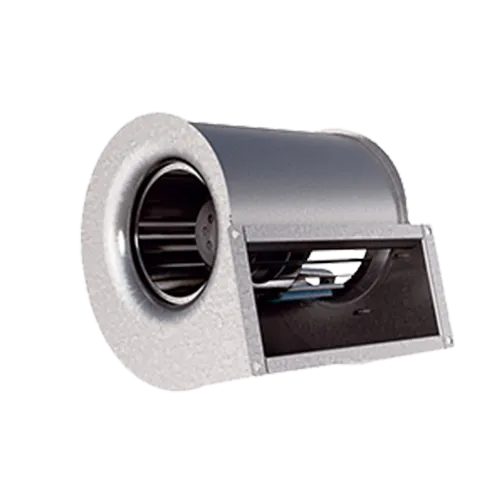

Вентилятор Ostberg DFE 146-S2 ErP с двусторонним забором воздуха

DFE 146-S2 ERP - центробежные вентиляторы производства шведской фирмы Ostberg. Применяются для работы в составе систем вентиляции, оборудованных воздуховодами прямоугольного сечения. Характеризуются надёжной защитой двигателя и высоким уровнем производительности при относительно небольшом уровне шума.

Вентиляторы серии DFE 146-S2 ERP используются в составе систем вентилирования и очистки воздуха. Допускаются к обслуживанию жилых домов, административных зданий и промышленных предприятий. Скорость вращения крыльчатки регулируется при помощи подключаемого тиристора или трансформатора.

Конструкция и особенности DFE 146-S2 ERP

В состав типовой конструкции вентилятора DFE 146-S2 ERP входит несколько основных элементов:

1. Корпус-улитка - спиралевидный защитный кожух, изготовленный из листовой оцинкованной стали.
2. Двигатель асинхронного типа с герметичными подшипниковыми узлами и наружным расположением ротора.
3. Крыльчатка - отвечает за создание завихрений в корпусе, оснащена загнутыми вперёд рабочими лопатками.

Для сборки с ответными элементами вентиляционного оборудования на торцах корпуса размещены соединительные фланцы с отверстиями под установку крепежа.

Преимущества вентиляторов DFE 146-S2 ERP

• высокая производительность;
• двусторонний забор воздуха;
• дополнительная изоляция контактов двигателя;
• естественное охлаждение движущихся частей;
• допускается монтаж и использование в любом пространственном положении;
• качественное уплотнение подшипниковых узлов;
• компактные габаритные размеры;
• защита от коррозии;
• отсутствие вибрации;
• возможность установки в существующий вентиляционный канал;
• экономичный расход электроэнергии.

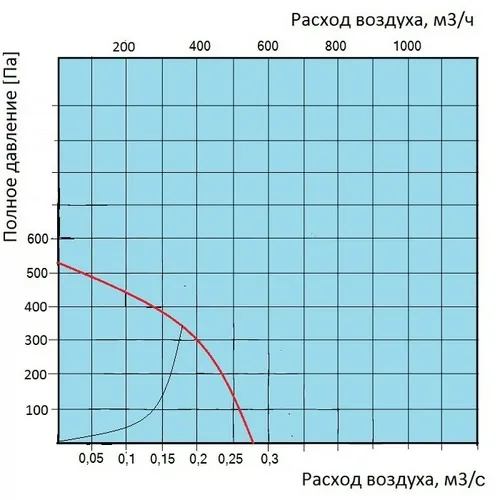

Аэродинамические характеристики

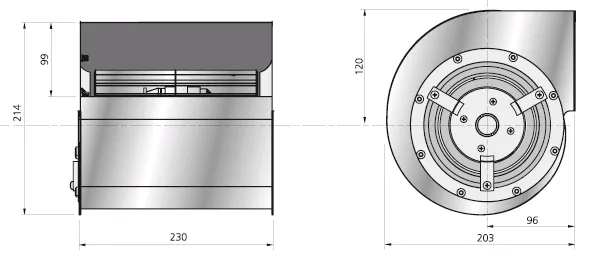

Габаритные размеры, мм

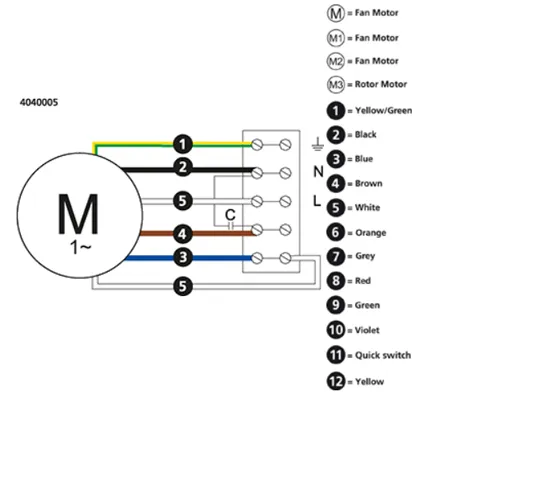

Схема подключения

Технические характеристики
