Вентилятор Longwell LWAA4E400S-5MEB-14 AC осевой
Осевой вентилятор LWAA4E400S-5MEB-14 LONGWELL — это вентилятор, который перемещает воздух вдоль оси крыльчатки: поток проходит через рабочее колесо прямо, без разворота в корпусе. Такая схема даёт высокий расход при компактной компоновке и подходит для охлаждения теплообменников, шкафов автоматики и вентиляционных секций.
Линейка включает исполнения AC, DC, EC — выбор зависит от питания, требований к регулированию и энергоэффективности. Крыльчатку и элементы конструкции выполняют из PA66, листовой стали или алюминиевого сплава; тип подшипников и класс защиты также зависят от серии. Для ряда осевых серий указывают рабочие диапазоны температуры по исполнению (например, от −20…+70 °C для моделей на шариковых подшипниках и до −10…+55 °C для подшипников скольжения).
Типы осевых вентиляторов LONGWELL и их особенности:
- AC — простое подключение к сети 50/60 Гц, выбор одно- и трёхфазных решений;
- DC (BLDC) — питание 24/48 VDC и регулирование скорости, возможны сигнальные выводы и защиты;
- EC — бесщёточный двигатель с электронной коммутацией и точной настройкой оборотов, удобен для систем с переменной нагрузкой.
Области применения:
- теплообменники, конденсаторы, холодильные контуры и тепловые насосы;
- шкафы автоматики, силовая электроника, телеком- и серверные модули;
- вентиляционные установки, секции обработки воздуха, фильтрационные модули;
- локальное охлаждение узлов в промышленном и коммерческом оборудовании;
- генераторы, компрессорные отсеки, технологические кожухи.
Технические характеристики
| Модель | Напряжение | Частота | Сила тока | Входная мощность | Скорость вращения | Конденсатор | Расход воздуха | Уровень шума |
| B | Гц | А | Вт | об/мин | uF | м3/ч | дБ(А) | |
| LWAA4E400S-5MEB-01 | 220/230 | 60 | 0,9 | 180 | 1350 | 6 | 3811 | 60 |
| LWAA4E400S-5MEB-02 | 220/230 | 60 | 1,22 | 260 | 1580 | 6 | 4223 | 62 |
| LWAA4E400S-5MEB-09 | 220/230 | 50 | 1,1 | 230 | 1350 | 7 | 4532 | 62 |
| LWAA4E400S-5MEB-10 | 220/230 | 60 | 1,2 | 280 | 160 | 7 | 5150 | 64 |
| LWAA4E400S-5MEB-13 | 220/230 | 50 | 1,1 | 225 | 1380 | 6 | 4429 | 58 |
| LWAA4E400S-5MEB-14 | 220/230 | 60 | 1,15 | 310 | 1400 | 6 | 4893 | 60 |
| LWAA4E400S-5MEB-21 | 220/230 | 50 | 0,9 0,6 0,5 | 180 135 100 | 1350 1050 800 | 6 | 3811 2884 2266 | 59 52 46 |
Аэродинамические характеристики LWAA4E400S-5MEB-14

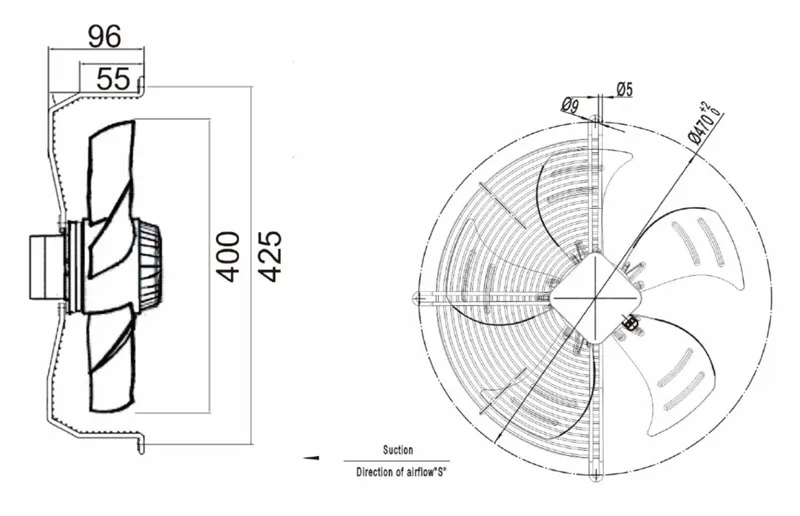

Габаритные размеры LWAA4E400S-5MEB-14
Преимущества осевых вентиляторов Longwell
- Осевой принцип обеспечивает высокий расход при компактной компоновке.
- Выбор AC/DC/EC под питание и требования к регулированию.
- Варианты материалов крыльчатки и узлов: PA66/листовая сталь/алюминиевый сплав.
- Температурные исполнения под условия эксплуатации.
- Возможны разные типы подшипников и уровни защиты двигателя.
- Удобная интеграция в теплообменники, панели и вентиляционные секции.
