Вентилятор Longwell LWAA4D500S-5EB-10 AC осевой
Осевой вентилятор LWAA4D500S-5EB-10 LONGWELL — это вентилятор, который перемещает воздух вдоль оси крыльчатки: поток проходит через рабочее колесо прямо, без разворота в корпусе. Такая схема даёт высокий расход при компактной компоновке и подходит для охлаждения теплообменников, шкафов автоматики и вентиляционных секций.
Линейка включает исполнения AC, DC, EC — выбор зависит от питания, требований к регулированию и энергоэффективности. Крыльчатку и элементы конструкции выполняют из PA66, листовой стали или алюминиевого сплава; тип подшипников и класс защиты также зависят от серии. Для ряда осевых серий указывают рабочие диапазоны температуры по исполнению (например, от −20…+70 °C для моделей на шариковых подшипниках и до −10…+55 °C для подшипников скольжения).
Типы осевых вентиляторов LONGWELL и их особенности:
- AC — простое подключение к сети 50/60 Гц, выбор одно- и трёхфазных решений;
- DC (BLDC) — питание 24/48 VDC и регулирование скорости, возможны сигнальные выводы и защиты;
- EC — бесщёточный двигатель с электронной коммутацией и точной настройкой оборотов, удобен для систем с переменной нагрузкой.
Области применения:
- теплообменники, конденсаторы, холодильные контуры и тепловые насосы;
- шкафы автоматики, силовая электроника, телеком- и серверные модули;
- вентиляционные установки, секции обработки воздуха, фильтрационные модули;
- локальное охлаждение узлов в промышленном и коммерческом оборудовании;
- генераторы, компрессорные отсеки, технологические кожухи.
Технические характеристики
| Модель | Напряжение | Частота | Сила тока | Входная мощность | Скорость вращения | Конденсатор | Расход воздуха | Уровень шума |
| B | Гц | А | Вт | об/мин | uF | м3/ч | дБ(А) | |
| LWAA4D500S-5EB-09 | 380 | 50 | 0,95 | 460 | 1330 | / | 6700 | 70 |
| LWAA4D500S-5EB-10 | 400 | 60 | 1,25 | 650 | 1550 | / | 6800 | 72 |
| LWAA4D500S-5EB-17 | 380 | 50 | 1,38 | 520 | 1400 | / | 8000 | 78 |
| LWAA4D500S-5EB-18 | 400 | 60 | 1,45 | 850 | 1600 | / | 8400 | 80 |

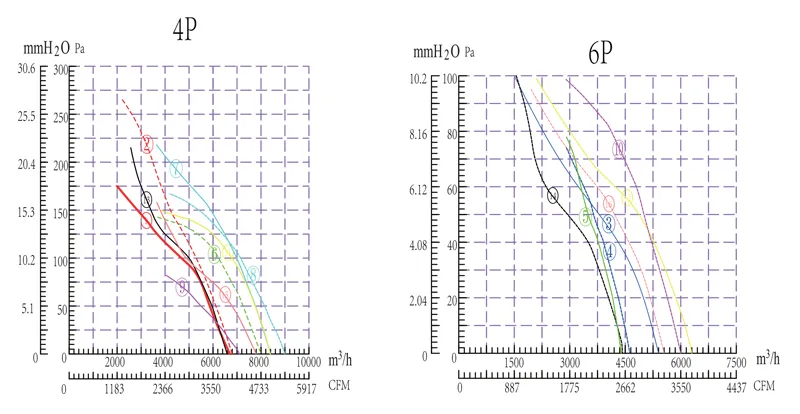

Аэродинамические характеристики LWAA4D500S-5EB-10

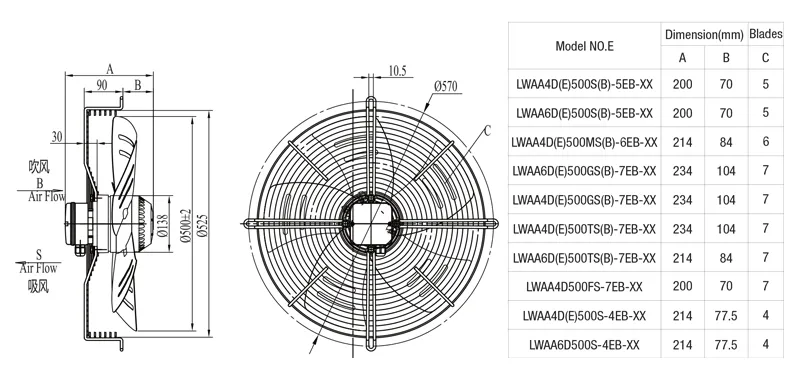

Габаритные размеры LWAA4D500S-5EB-10
Преимущества осевых вентиляторов Longwell
- Осевой принцип обеспечивает высокий расход при компактной компоновке.
- Выбор AC/DC/EC под питание и требования к регулированию.
- Варианты материалов крыльчатки и узлов: PA66/листовая сталь/алюминиевый сплав.
- Температурные исполнения под условия эксплуатации.
- Возможны разные типы подшипников и уровни защиты двигателя.
- Удобная интеграция в теплообменники, панели и вентиляционные секции.
