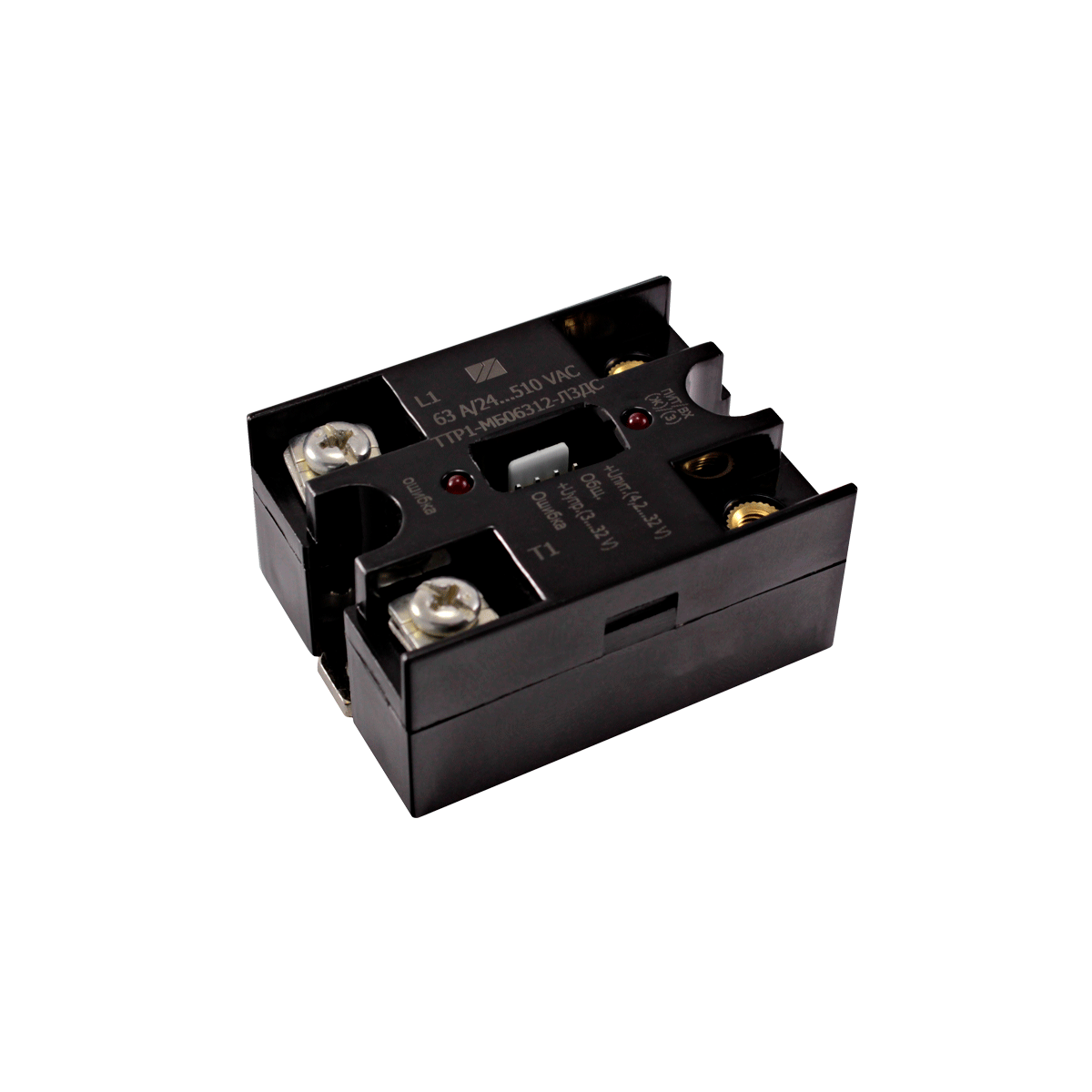

ТТР1-МБ...-Л3ДС твердотельные реле с возможностью контроля функционирования реле и нагрузки
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | Режим измерения | |
| не менее | не более | |||
| Ток утечки на выходе в выключенном состоянии (пиковое значение), мА | Iут.вых | ±3,0 | Uвх =0,8 В; Uком =±800 В; Uпит =4,2 В | |
| Ток утечки на выходе «Ошибка» в закрытом состоянии (пиковое значение), мкА | Iут.ош | 100 | Uош =50 В | |
| Выходное остаточное напряжение (пиковое значение), В | Uос | 1,5 | Uупр =3 В; Uпит =4,2 В; Iком =~25, 40, 80, 100, 125 А | |
| 1,6 | Uупр =3 В; Uпит =4,2 В; Iком =~63 А | |||
| Остаточное напряжение на выходе «Ошибка» в открытом состоянии, В | Iос.ош | 0,3 | Iош =300 мА; Uвх =0 В; Uком =±750 В | |
| Входной ток, мА | Iвх | 0 | 1 | Uвх =3 В; Uпит =4,2 В |
| 0 | 3,5 | Uвх =32 В; Uпит =4,2 В | ||
| Ток потребления, мА | Iпот | 15 | Uпит =4,2 В | |
| 15 | Uпит =32 В | |||
| Пороговый уровень детектирования коммутируемого напряжения (пиковое значение), В | Uпор | ±30 | Uвх =0,8 В | |
| Пороговый уровень детектирования коммутируемого тока (пиковое значение), мА | Iпор | ±30 | Uвх =3 В | |
| Напряжение запрета включения, В | Uз | 40 | Uвх =3 В | |
| Время включения/выключения, мс | tвкл/tвыкл | 10/10 | Uвх =3 В; Uком =60 В; Rн =100 Ом; fком =50 Гц; Uпит=4,2 В | |
Рекомендуемые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
| не менее | не более | ||
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~50 | ~420 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 5 | 25 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | 0 | 1,0 |
| Рабочий диапазон температур, °С | Tокр | -40 | +85 |
Предельно допустимые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
| не менее | не более | ||
| Максимальное пиковое напряжение на выходе в выключенном состоянии, В | Uпик | ±800 | |
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~24 | ~510 |
| Напряжение питания (постоянного и переменного тока), В | Uпит | 20 | 30 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 3 | 32 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | -3,5 | 0,8 |
| Напряжение питания, В | Uпит | 4,2 | 32 |
| Ток через выход «Ошибка», мА | Iош | 300 | |
| Напряжение на выходе «Ошибка», В | Uош | 50 | |
| Температура перехода, °С | Tп | -40 | +125 |
