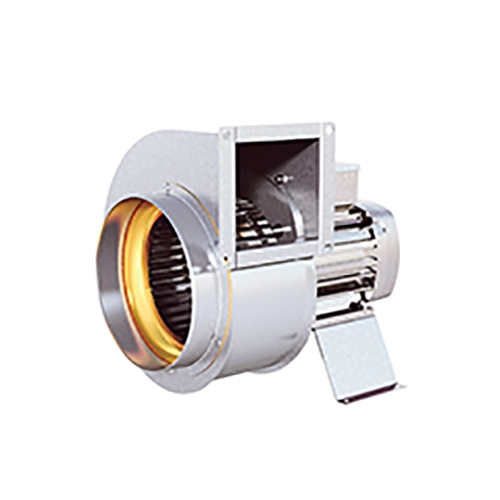

Центробежный вентилятор Ostberg RFTX 140 C взрывозащищенный

Радиальный вентилятор Ostberg RFTX 140 C («улитка») предназначен для перемещения воздуха в системах вентиляции и климат-контроля, где требуется статическое давление для преодоления сопротивления сети, фильтров, теплообменников и воздухораспределителей. Поток поступает во входной патрубок и, разгоняясь крыльчаткой, разворачивается на 90° и выходит через спиральный корпус.

Серия со взрывозащищённым исполнением для применения во взрывоопасных зонах. Конструктивные решения ориентированы на требования безопасности (в том числе искробезопасные элементы входной части). Для таких моделей критично соблюдать условия монтажа и подключения по документации, включая ограничения по управлению скоростью.

Конструкция радиального вентилятора Ostberg RFTX 140 C

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Спиральный корпус («улитка») — направляет поток к выходному патрубку, выполнен из металла с защитным покрытием.
• Входной патрубок/конус — стабилизирует входной поток и снижает потери.
• Подшипники качения — рассчитаны на длительную работу при штатной смазке.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Крепёж и присоединительные элементы — для монтажа на раму/панель и фиксации в составе вентиляционного блока.

Технические характеристики Ostberg RFTX 140 C

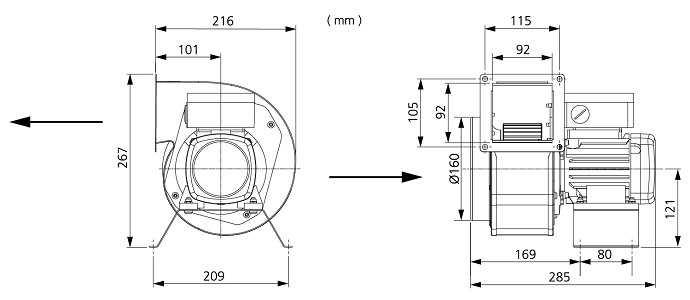

Габаритные размеры, мм

Схема подключения

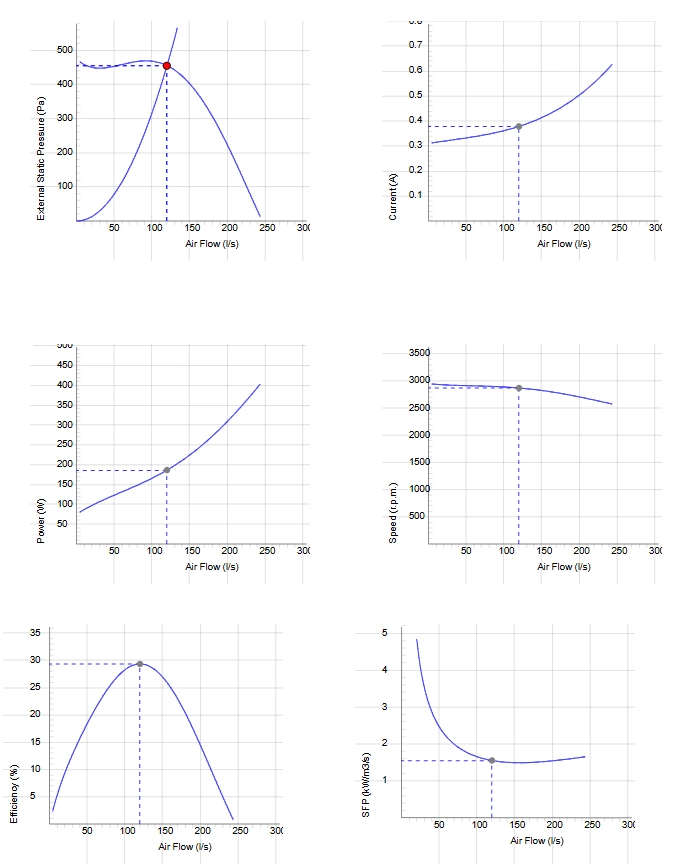

Аэродинамические характеристики
