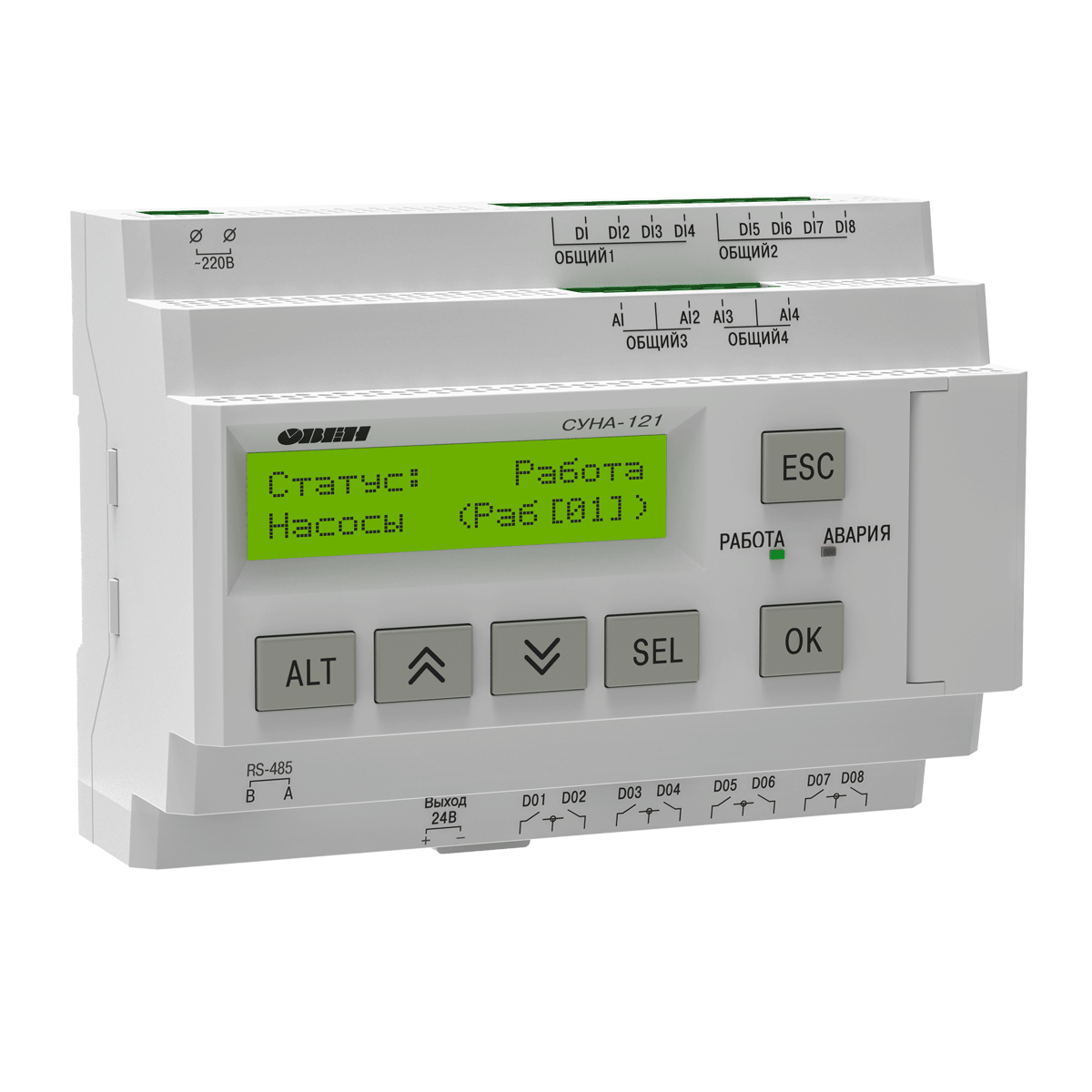

СУНА-121 контроллер для управления насосами
| Наименование | Значение (свойства) | ||
| СУНА-121.220.хх | СУНА-121.24.хх | ||
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) | |
| Гальваническая развязка | есть | ||
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) | |
| Потребляемая мощность, не более | 17 ВА | 10 Вт | |
| Встроенный источник питания | есть | - | |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24±3 | - | |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | - | |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - | |
| Сетевые возможности | |||
| Интерфейс связи | RS-485 | ||
| Протокол связи | Modbus-RTU, Modbus-ASCII | ||
| Режим работы | Slave – алгоритмы 01…08 | ||
| 1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master (опрос двух модулей МЭ110-224.1Т для защиты насосов по току) – алгоритм 09 | |||
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | ||
| Конструкция | |||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | ||
| Габаритные размеры, мм | 123×90×58 | ||
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | ||
| Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | ||
| Средний срок службы, лет | 8 | ||
| Дискретные входы | |||
| Количество входов | 8 | ||
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) | |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) | |
| Тип датчика для дискретного входа | механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | |
| - с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) | |||
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 | |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 | |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 | |
| Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 | |
| Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 | |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | ||
| Электрическая прочность изоляции, В | 1780 между группами входов | ||
| 2830 между другими цепями контроллера | |||
| Аналоговые входы | |||
| Количество | 4 | ||
| Тип измеряемых сигналов, униполярный | 4…20 мА, 0…4 кОм | ||
| Предел основной приведенной, погрешности, % | ± 1 % | ||
| Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом | 121 | ||
| Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | ||
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | ||
| Гальваническая развязка | Отсутствует | ||
| Дискретные выходы | |||
| Количество выходных устройств | 8 | ||
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | ||
| Гальваническая развязка | Индивидуальная | ||
| Электрическая прочность изоляции, В | 2830 | ||
| Коммутируемое напряжение в нагрузке, В, не более | |||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | ||
| – для цепи переменного тока | 250 (резистивная нагрузка) | ||
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока | ||
| Установившийся ток при максимальном напряжении: | |||
| – для цепи постоянного тока, А, не более | 5 (резистивная нагрузка) | ||
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | ||
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | ||
| Механический ресурс реле, циклов, не менее | 10 000 000 | ||
| Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка; | ||
| 100 000: 3 А при 250 В переменного тока; | |||
| 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; | |||
| 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | |||
| Индикация и элементы управления | |||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | ||
| Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | ||
| Количество механических кнопок | 6 | ||
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 м.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
- для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
- для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
Чередование двух насосов
Чередование трех насосов
Регулирование давления двумя насосами по реле давления
Регулирование давления двумя насосами по аналоговому датчику давления
Регулирование давления тремя насосами по аналоговому датчику давления
Заполнение или осушение резервуара двумя насосами по дискретным датчикам уровня
Заполнение или осушение резервуара двумя насосами по аналоговому датчику уровня
Заполнение или осушение резервуара тремя насосами по аналоговому датчику уровня
Канализационная насосная станция, осушение резервуара 2-мя насосами
