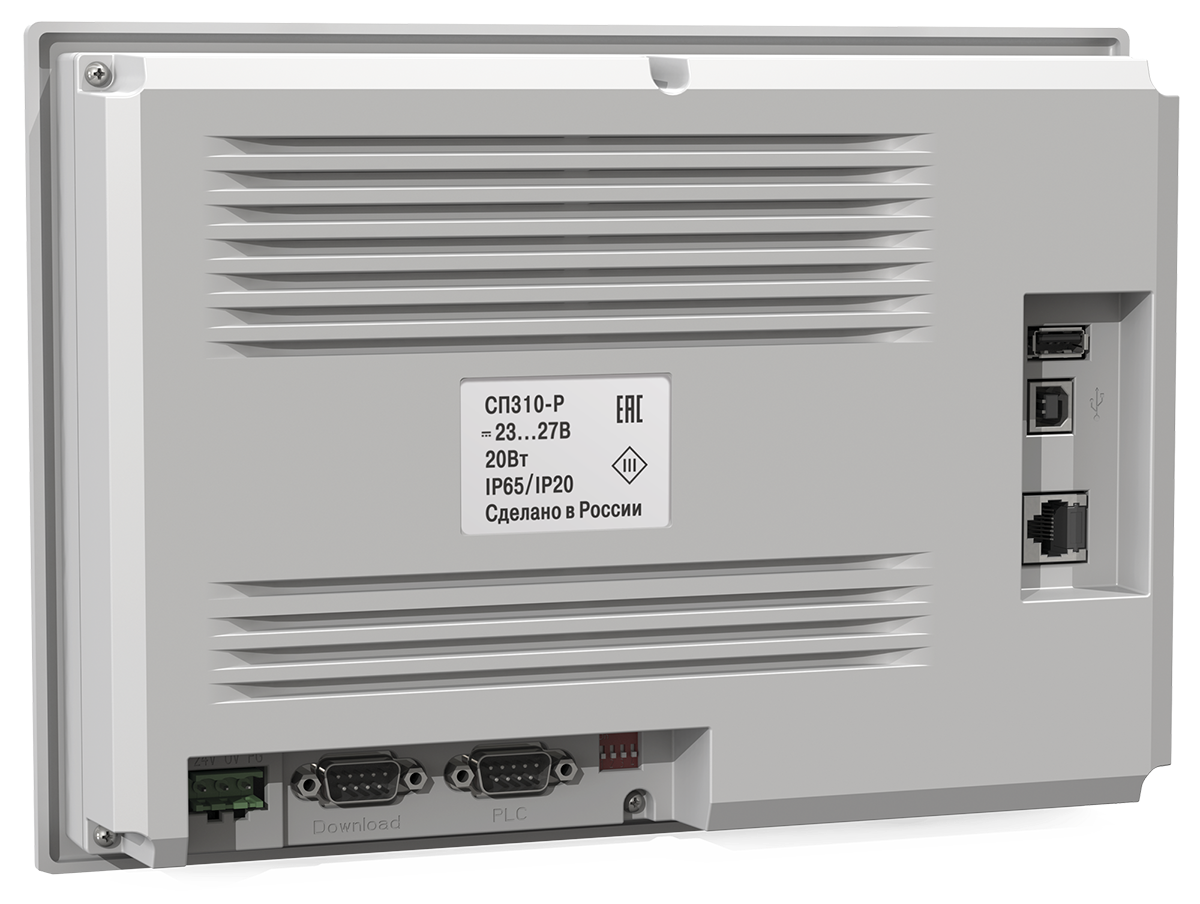

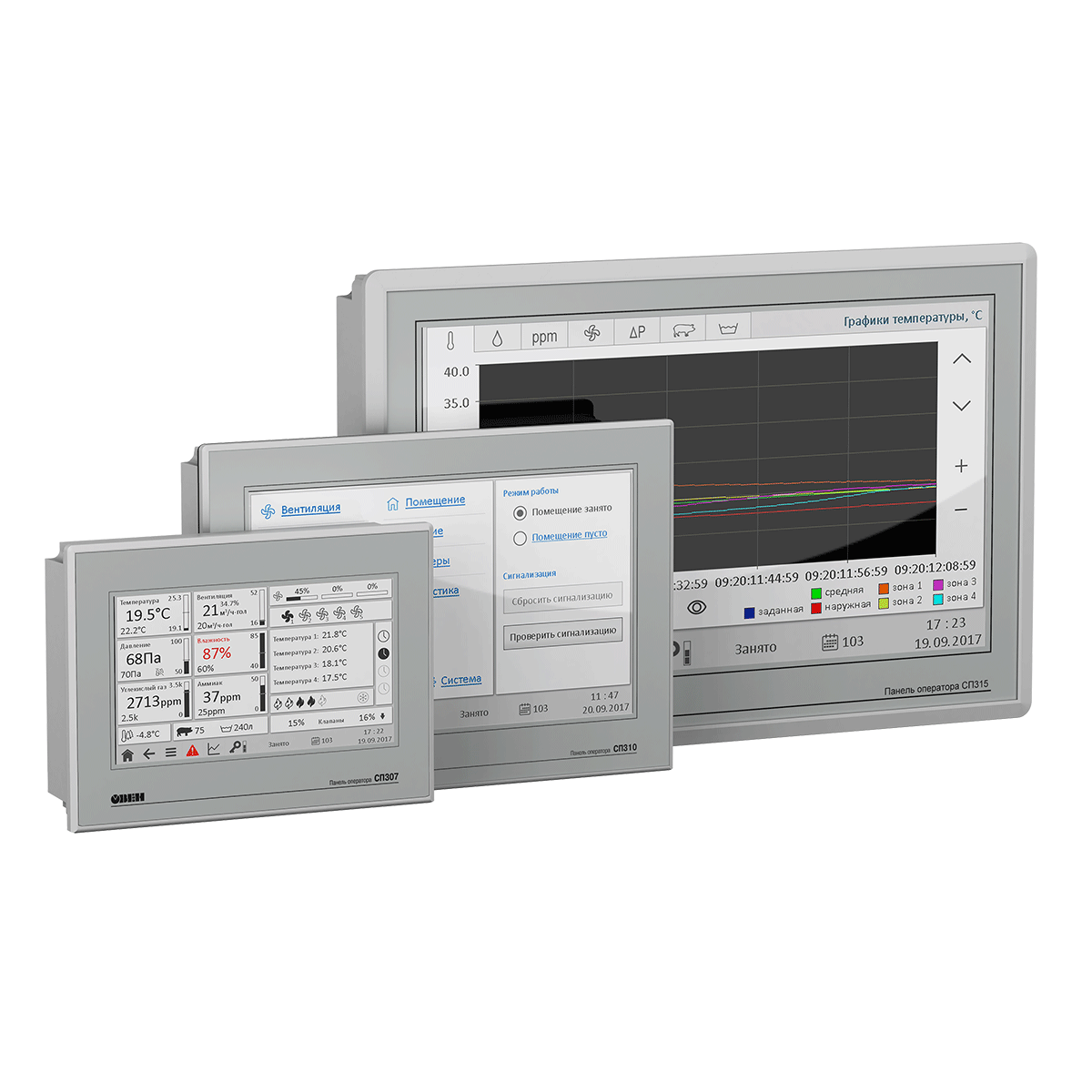

СП3хх сенсорные панели оператора 7-15” с Modbus
| Наименование | Значение | ||||
| СП307-Б | СП310-Б | СП307-Р | СП310-Р | СП315-Р | |
| Аппаратные характеристики | |||||
| Процессор | AT91SAM9G35-CU | ||||
| Частота, МГц | 400 | ||||
| Объем Flash-памяти, Мб | 128 | ||||
| Допустимое число циклов перезаписи Flash-памяти на блок данных | 75 000 | ||||
| Оперативная память, Мб | 128 | ||||
| Часы реального времени (RTC) | Есть, энергонезависимые1 | ||||
| Звук | Пьезоизлучатель, с возможностью управления из программы | ||||
| DIP-переключатели | 4 шт. (два – свободно программируемые) | ||||
| Дисплей | |||||
| Тип дисплея | TFT LCD | ||||
| Тип подсветки | LED (светодиодная подсветка)2 | ||||
| Кол-во цветов | 16,7 млн (TrueColor) | ||||
| Диагональ, дюймы | 7’’ | 10,1’’ | 7’’ | 10,1’’ | 15,6’’ |
| Разрешение, пиксель | 800×480 | 1366×768 | |||
| Рабочая зона, мм | 154,1×85,9 | 219,6×131,7 | 154,1×85,9 | 219,6×131,7 | 344,2×193,5 |
| Яркость, кд/м2 | 200 | 250 | |||
| Контрастность | 500:1 | ||||
| Время наработки на отказ подсветки, часов | Не менее 50 000 при температуре 25 °C | ||||
| Интерфейсы | |||||
| COM-порты | 1 × RS-232/RS-485 (Download-порт/DB9M) – для подключения устройств и загрузки проектов3 1 × RS-232/RS-485 (PLC-порт/DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми4 Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master)5 | ||||
| USB Device | 1 × USB 2.0 B - для загрузки проектов | ||||
| Ethernet | Нет | 1 × 10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master/Slave)6 | |||
| USB Host | Нет | 1 × USB 2.0 A - для архивов и импорта файлов Поддерживаемые файловые системы: FAT16/FAT32 Поддерживаемый размер накопителей: до 32 Гб | |||
| Питание | |||||
| Тип питающего напряжения | Постоянное | ||||
| Диапазон питающего напряжения, В | 23…27 | ||||
| Номинальное напряжение питания, В | 24 | ||||
| Макс. потребляемый ток, А | 0,25 | 0,27 | 0,25 | 0,27 | 0,75 |
| Макс. потребляемая мощность7, Вт | 8 | 10 | 8 | 10 | 20 |
| Корпус | |||||
| Конструктивное исполнение | Для щитового крепления | ||||
| Тип вентиляции | Естественная вентиляция | ||||
| Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут | ||||
| Габаритные размеры (ширина × высота × глубина), мм | 200,4×146,9×49 | 272,2×191,7×51,2 | 200,4×146,9×49 | 272,2×191,7×51,2 | 410,0×270,0×65,0 |
| Установочные размеры (ширина × высота), мм | 192,0×138,5 | 260,7×180,2 | 192,0×138,5 | 260,7×180,2 | 397,5×257,5 |
| Степень защиты корпуса по ГОСТ14254: | |||||
| - с лицевой стороны | IP65 | ||||
| - со стороны разъемов | IP20 | ||||
| Общие характеристики | |||||
| Рабочая температура, °C | 0…50 | ||||
| Рабочая влажность, % | 10…90 (без конденсации) | ||||
| Температура хранения, °C | -20…+60 | ||||
| Масса брутто, кг | 1 | 1,5 | 1 | 1,5 | 4 |
| Средний срок службы, лет | 10 | ||||
| Среднее время наработки на отказ, часов | 75 000 | ||||
| Прикладное ПО | Конфигуратор СП300 | ||||
1 Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 Яркость подсветки может быть изменена программно (только на СП307 и СП310).
3 Данный способ загрузки проектов является резервным, основной – через порт USB-B.
4 При работе с портом запросы панели дублируются по обоим интерфейсам. Адресация устройств должна быть уникальной на уровне порта.
5 Доступна работа с COM-портами через макросы, что дает возможность реализации нестандартных протоколов.
6 Поддерживается до 8 TCP Slave-устройств.
7 При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
