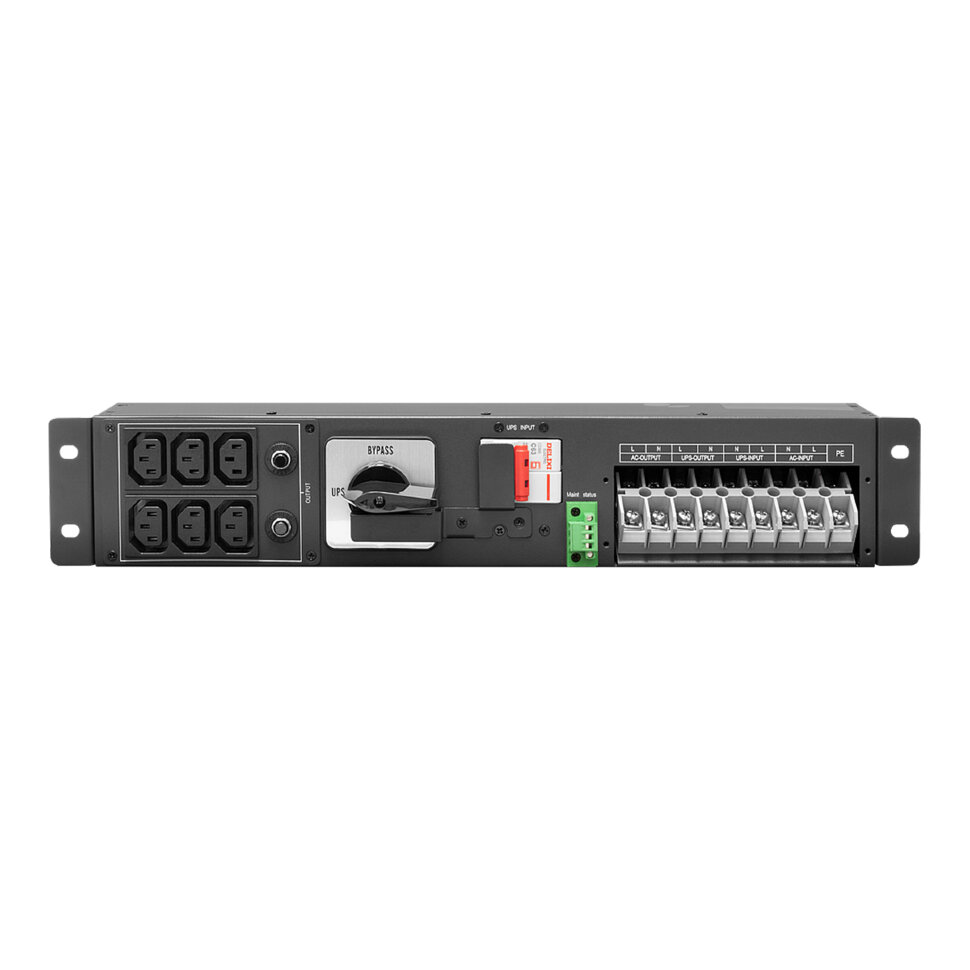

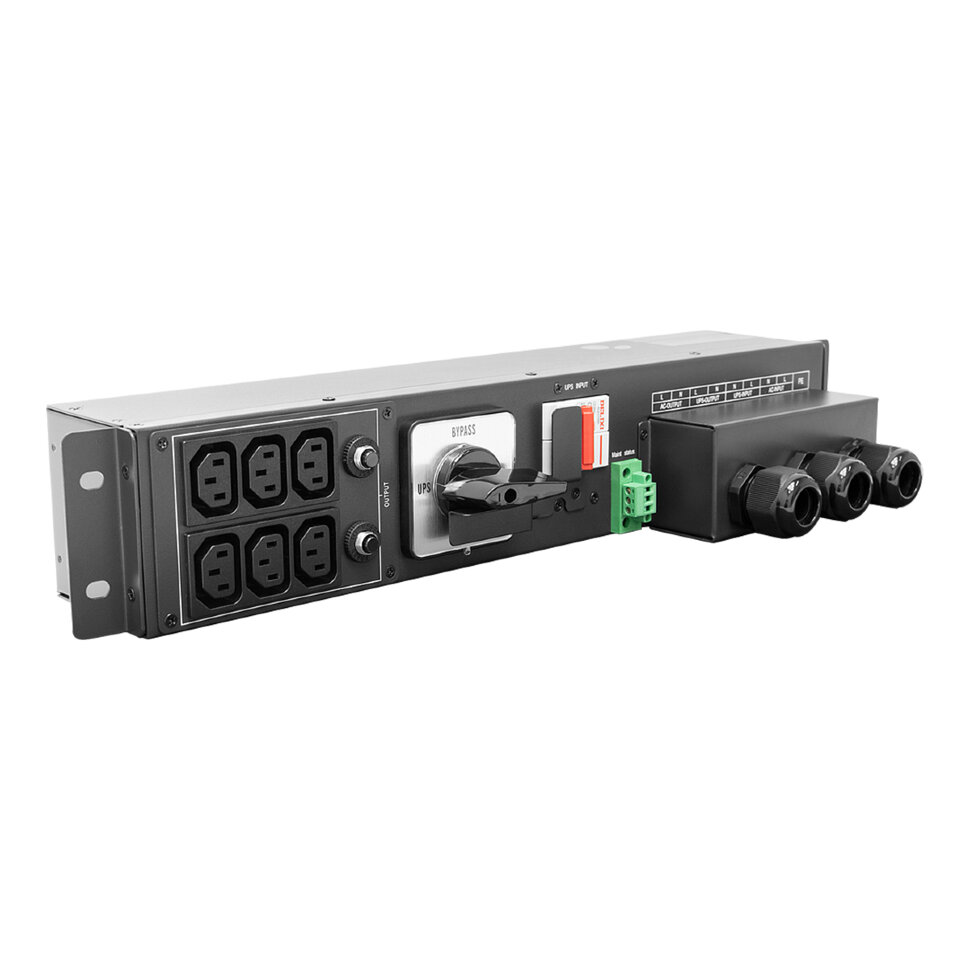

Сервисная байпас MBPIEC-19

Модуль внешнего байпаса применяется совместно с
однофазными ИБП выходной мощностью 6 и 10 кВА стоечного
исполнения. Устройство предназначено для организации
ручного, безразрывного переключения питания нагрузки с
ИБП на входную сеть для проведения настройки, сервисного
обслуживания или замены источника бесперебойного питания.
MBPIEC-19 крепится в 19-дюймовые направляющие стойки или
телекоммуникационного шкафа.

В нормальном режиме работа ИБП питается от сети и питает
нагрузку. При переключении в режим Bypass, нагрузка
начинает получать электроэнергию непосредственно из сети,
изолируя ИБП, позволяя извлечь его для обслуживания или
ремонта.

Механический байпас работает двух режимах: нормальном и в
режиме Bypass. Вращающийся переключатель используется
для переключения между этими режимами.
В нормальном режиме работы нагрузка питается через ИБП из
сети. Если происходит сбой питания, ИБП перейдёт в режим
работы от батарей, чтобы продолжить обеспечивать нагрузку
бесперебойным питанием.
В режиме Bypass нагрузка начинает получать электроэнергию
непосредственно из сети, изолируя ИБП, позволяя извлечь его
для обслуживания и ремонта.
