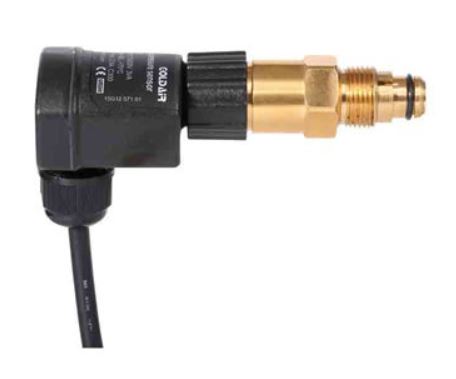

Реле контроля давления масла с адаптером, GOLD OUT571, DeltaPII, 347317-11

Реле OUT571 служит для контроля перепада давления масла в холодильных компрессорах с масляным насосом. Для измерения перепада давления используется латунный датчик с резьбой, установленный непосредственно в корпус насоса.
Таким образом, датчик соединен внутренними каналами со сторонами всасывания и высокого давления насоса.
Дополнительные соединения труб не требуются.
Измерительный блок крепится соединительным кольцом с резьбой и может быть снят без потери герметизации масляного или холодильного контура.
Как только напряжение питания будет подано, регулятор сработает после 3-х секундной задержки.
С помощью сигнала распознавания срабатывания, который подается на D1 контактора двигателя (см. схему подключения), контроль перепада давления активируется по истечении времени перехода на пуск.
Отсутствие перепада давления приводит к заблокированному выключению через 90 секунд; при колебаниях перепадов давлений время отключения продлевается (интегрирование по времени).
