Поперечно-поточный вентилятор Ziehl-Abegg QR06A-GIM.50.BP 24 В

Тангенциальный вентилятор Ziehl Abegg QR06A-GIM.50.BP — поперечно-поточное решение (cross-flow), где поток проходит через цилиндрическую крыльчатку и формирует вытянутую «линейную» подачу воздуха. Такой принцип подходит для задач, где важна равномерность обдува по длине. Размер крыльчатки — 60 мм (диаметр)/500 мм (длина, по модели). Питание двигателя — 24 В (50/60 Гц), исполнение с ECblue-двигателем. Параметры расхода и давления определяются конкретной моделью и компоновкой воздушного тракта. Дополнительная особенность модели QR06A-GIM.50.BP – поперечно-поточные вентиляторы (cross-flow): формирует широкую струю по длине крыльчатки и эффективна при сравнительно низком давлении. Также даёт более однородный обдув теплообменника/панели/зоны, чем точечные решения, что упрощает настройку системы. Также в линейках QK/QR встречаются исполнения без корпуса или в корпусе с разным углом выброса.

• вентиляционные и климатические модули с распределением воздуха по длине;
• охлаждение и обдув теплообменников, панелей и электроники (по модели);
• телекоммуникационные шкафы и узлы с требованием к ровному потоку;
• технологические и упаковочные линии, где нужна линейная подача воздуха;
• трансформаторы и сопутствующие системы охлаждения (по модели).

Технические характеристики

Преимущества тангенциальных вентиляторов Ziehl Abegg

• Равномерное распределение воздуха по длине зоны обдува.
• Компактная форма при установке в узкие ниши и панели.
• Выбор AC или EC-исполнений под управление скоростью и энергопотребление.
• Варианты без корпуса и в корпусе под нужный угол выброса (по серии).
• Предсказуемые параметры при подборе по модели и сопротивлению сети.
• Удобная интеграция в ОВК-модули и технологические решения.

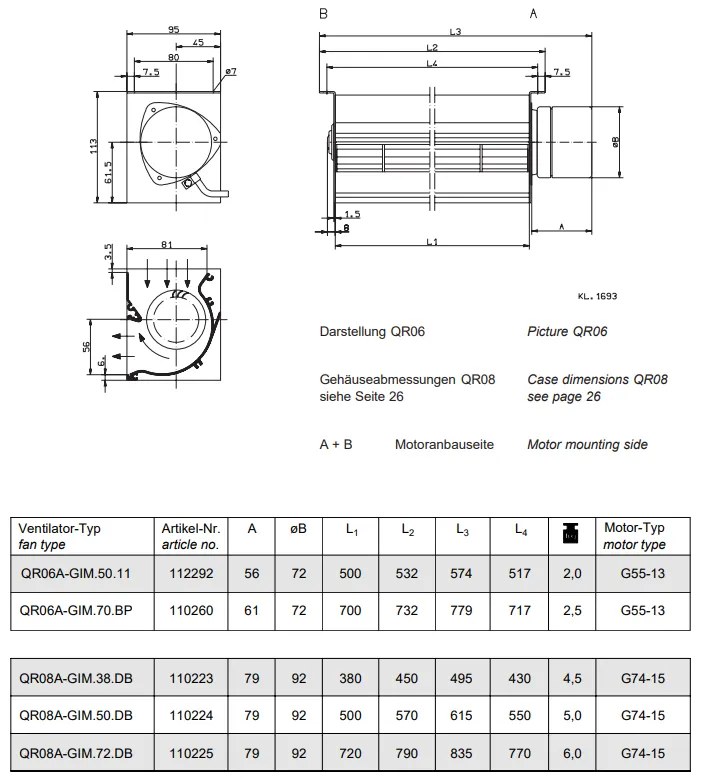

Габаритные размеры

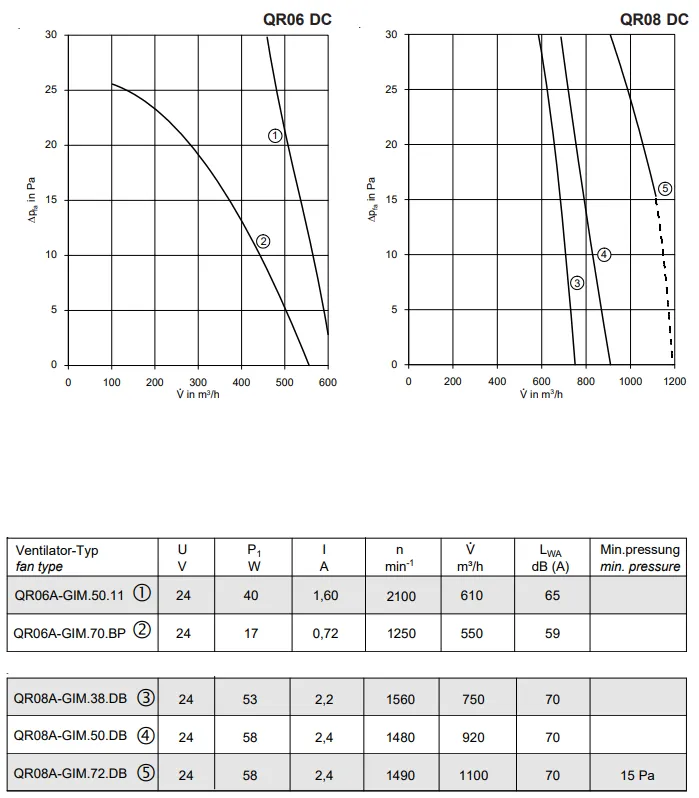

Аэродинамические характеристики
