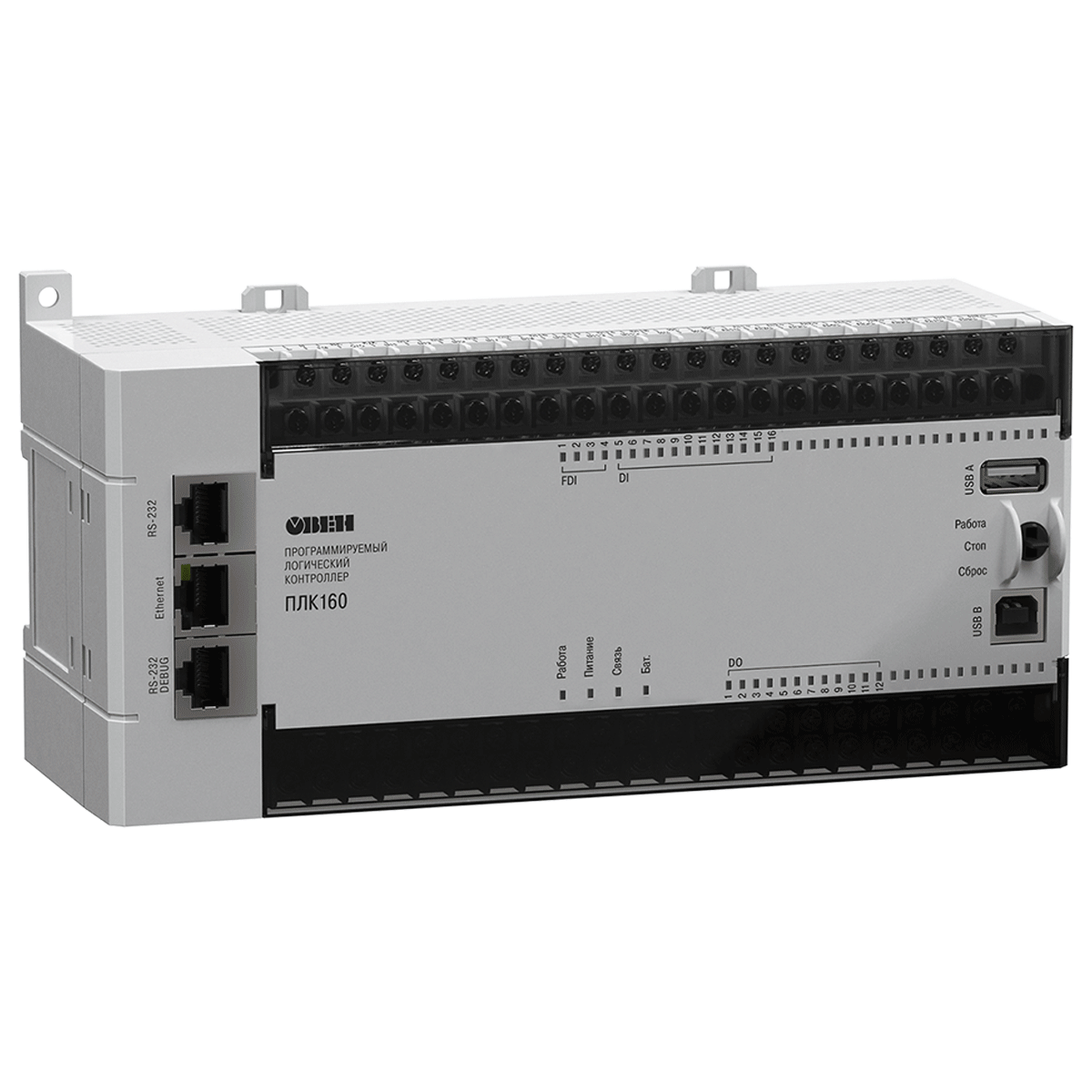

ПЛК160 [М02] программируемый контроллер для средних систем

Напряжение питания:

– ПЛК160-24.Х [М02]

от 12 до 30 В постоянного тока при Т > -20 °С
от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С
(номинальное 24 В)

– ПЛК160-220.Х [М02]

от 90 до 264 В переменного тока (номинальное 120/230 В)
частотой от 47 до 63 Гц (номинальное значение 50 Гц)

Потребляемая мощность, не более

45 ВА

Пусковой ток, не более

10 А – при напряжении 90 В
44 А – при напряжении 230 В
54 А – при напряжении 264 В

Длительность переходного процесса, не более

3 мс – при напряжении 90 В
2 мс – при напряжении 230 В
2 мс – при напряжении 264 В

Выходное напряжение встроенного источника питания:

– для исполнения 220 В

24±3 В, ток потребления не более 400 мА
от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С
(номинальное 12 или 24 В)

– для исполнения 24 В

пропорционально напряжению источника питания прибора

Максимальный ток питания подключаемых устройств

До 250 мА³ (RS-232-Debug / RS-232)

До 150 мА (USB-Host)

Количество входов:
- из них быстродействующих

16
4 (DI1-DI4)

Тип входов по ГОСТ Р 51841-2001

1 и 2

Напряжение питания дискретных входов

24 ± 3 В

Максимальный входной ток дискретного входа, не более

7 мА – при питании 24 В
8,5 мА – при питании 27 В

Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи)

от 15 до 30 В (ток от 3 до 15 мА)

Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения,

(ток в цепи)

от минус 3 до 5 В (ток до 15 мА)

Минимальная длительность импульса, воспринимаемого

дискретным входом

1 мс – для обычных входов
0,02 мс – для быстродействующих

Подключаемые входные
устройства

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
– датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором
– дискретные сигналы 24 ± 3 В

Количество релейных выходных каналов

12

Максимальный ток, коммутируемый контактами реле, не более

3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4)
3 А (=30 В)

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более

50 мс (выходы DО1-DО12)

Механический ресурс реле, не менее

300 000 циклов переключений – при максимальной коммутируемой нагрузке
500 000 циклов переключений – при коммутации нагрузки менее половины от максимальной

Количество аналоговых входов

8

Тип поддерживаемых унифицированных сигналов

Ток 0(4)…20 мА
Ток 0…5 мА
Напряжение 0…10 В

Разрядность АЦП

14 бит

Входное сопротивление, не более

В режиме измерения тока 170 Ом

В режиме измерения напряжения, не менее 200 кОм

Период опроса одного входа

10 мс

Предел основной приведенной погрешности преобразования

±0,25 %

Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры

±0,05 %

Количество аналоговых выходов

4

Тип выходного сигнала

Универсальный:

ток 4…20 мА или

напряжение 0...10 В

Напряжение
0…10 В

Ток
4…20 мА

Предел основной приведенной
погрешности ЦАП

± 0,5 %

Разрядность ЦАП (бит)

12

10

10

Минимальный период обновления выходов

100 мс

Питание аналоговых выходов, внешнее

24±3 В

Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры

Не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов

Центральный процессор

32-разрядный RISC-процессор 400 МГц на базе ядра ARM7

Объем оперативной памяти (SDRAM)

Пользовательская программа: 1 Мб
Данные пользовательской программы: 128 Кб
Неар: до 4 Мб¹
RAM-диск: 8 Мб

Объем энергонезависимой памяти (FLASH)

6 Мбайт доступно для хранения файлов и архивов

Размер Retain-памяти (MRAM)

16 Кбайт

Количество сокетов

30

Время выполнения пустого цикла

Установленное по умолчанию (стабилизированное) – 1 мс

Часы реального времени с собственным батарейным питанием погрешность хода, не более

при температуре +25 °С: 5 секунд в сутки
при температуре -40 °С: 20 секунд в сутки

Встроенный источник выдачи звукового сигнала

Трехпозиционный переключатель на передней панели контроллера

IP-адрес

10.0.6.10

Маска IP-адреса

255.255.255.0

IP-адрес шлюза

10.0.6.1

DNS

8.8.8.8; 8.8.4.4

Габаритные размеры, не более

(208×110×83) ± 1 мм

Масса, не более

1,2 кг

Степень защиты корпуса по ГОСТ 14254–96

IP20 – со стороны передней панели,

IP00 – со стороны клемм

Индикация на передней панели

Светодиодная

Средняя наработка на отказ²

60 000 ч

Средний срок службы

8 лет
