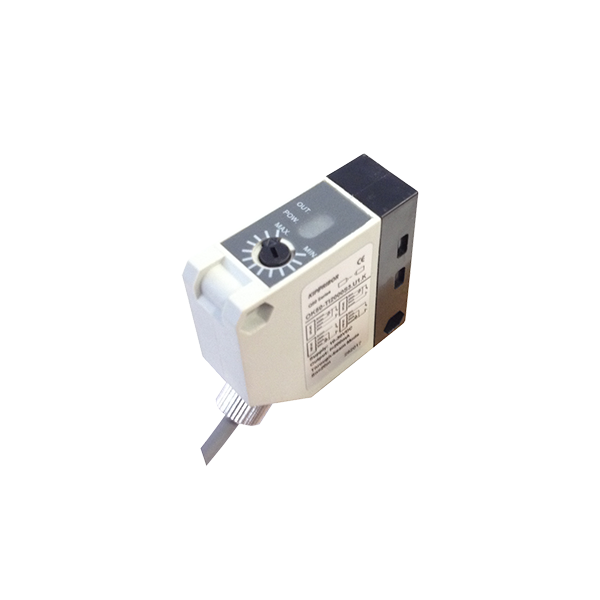

Оптические бесконтактные датчики KIPPRIBOR серии ОК50
Датчики с универсальным питанием
| Параметр | Значение параметра | ||
| ОК50-T | ОК50-D | ОК50-R | |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 20 м | 0,4 м; 1 м; 2 м | 6 м; 10 м |
| Гистерезис переключения | ≤10% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | Реле SPDT | ||
| Коммутационная функция | NO/NC (переключающий контакт) | ||
| Напряжение питания | 12…240 VDC / 24…240 VAC | ||
| Максимальный ток нагрузки | 3 А / 30 VDC; 1 A / 220 VAC | ||
| Падение напряжения | ≤ 2,5 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 10 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≤10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP65 | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -10…+60°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 180 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Датчики с программируемым выходом
| Параметр | Значение параметра | ||
| ОК50-T | ОК50-D | ОК50-R | |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 20 м | 0,4 м; 1 м; 2 м | 6 м; 10 м |
| Гистерезис переключения | ≤10% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | Программируемый NPN / PNP | ||
| Коммутационная функция | Программируемый NO / NC | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 200 мА | ||
| Падение напряжения | ≤ 2V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 5 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≤10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP65 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -10…+60°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 160 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
