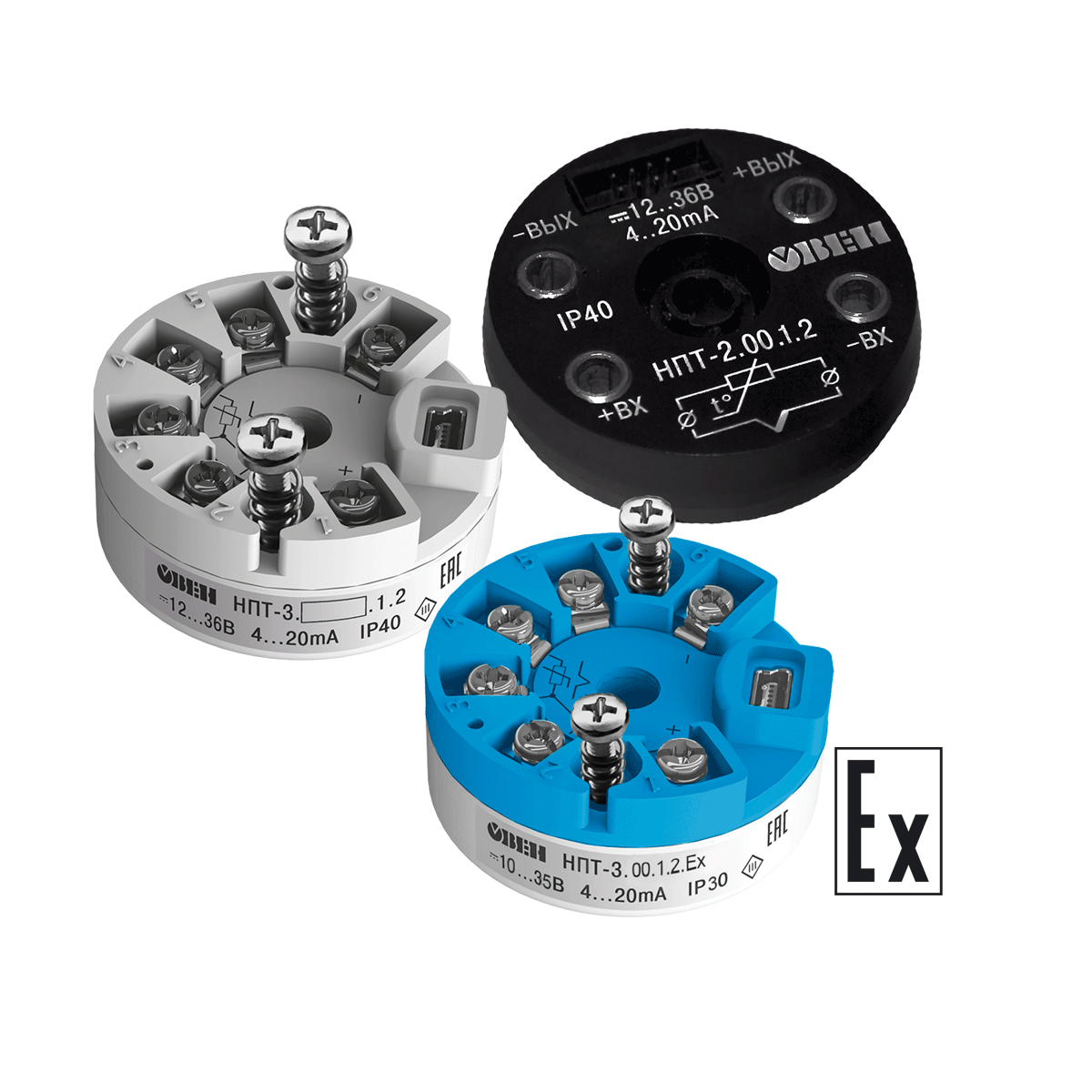

НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар в головку датчика
|

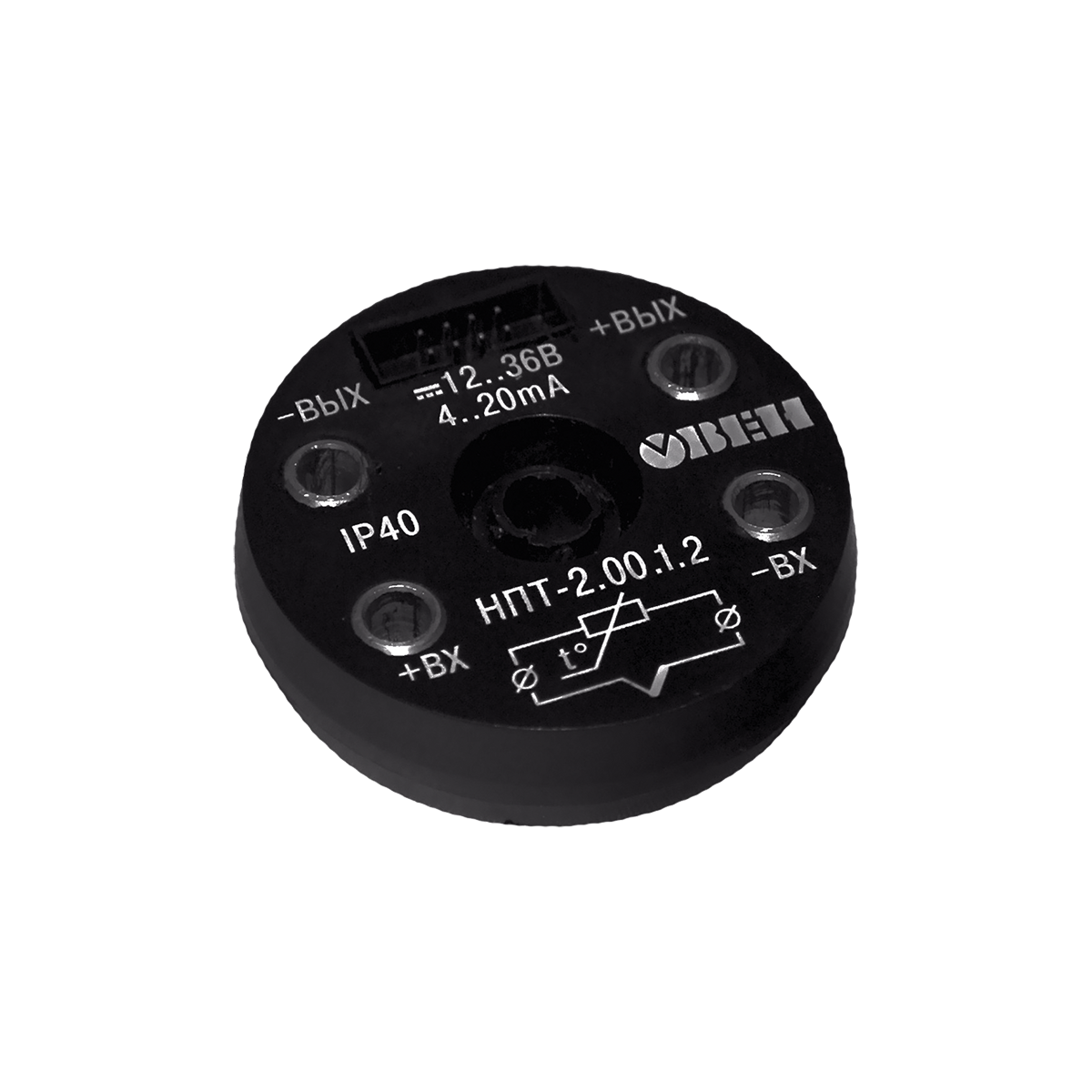

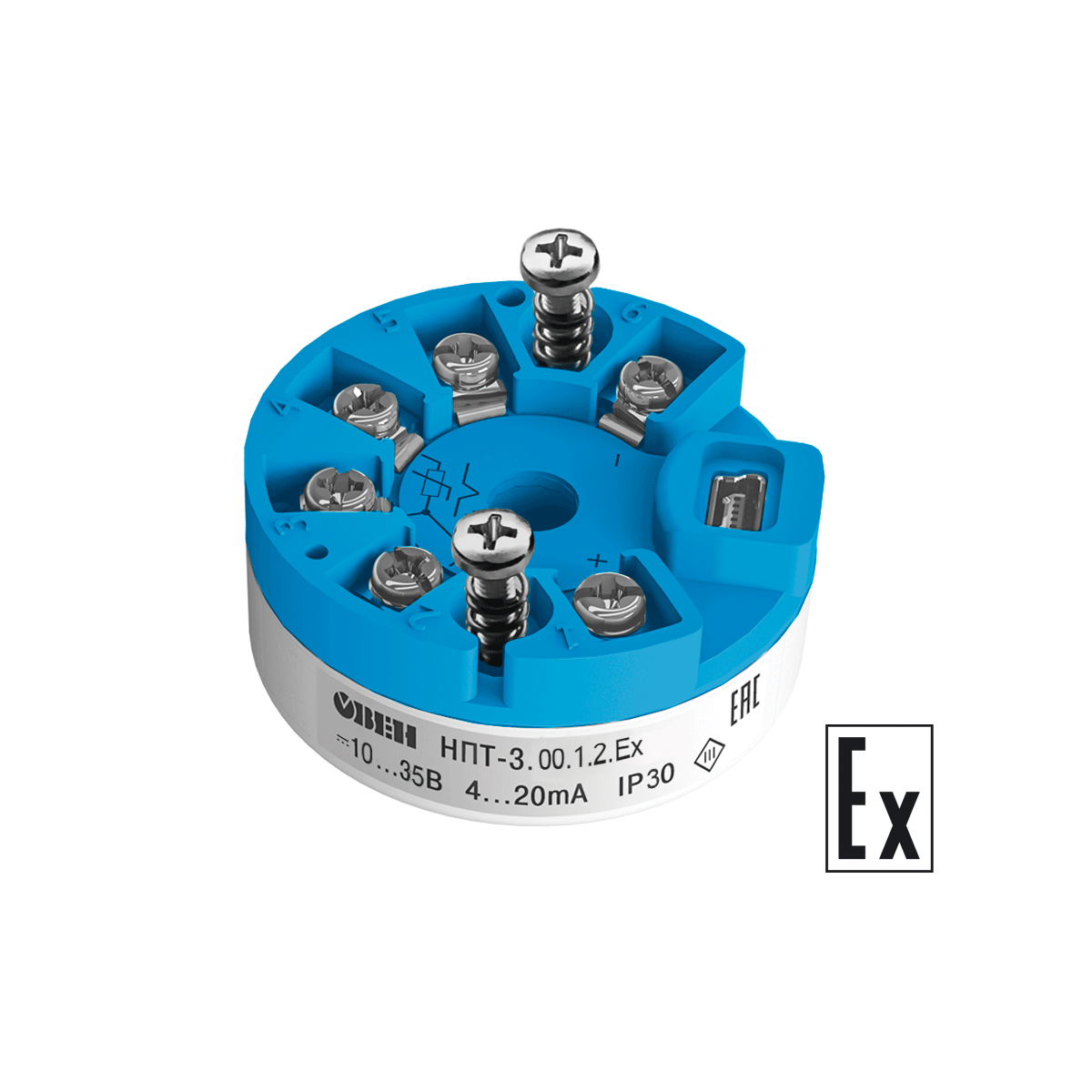

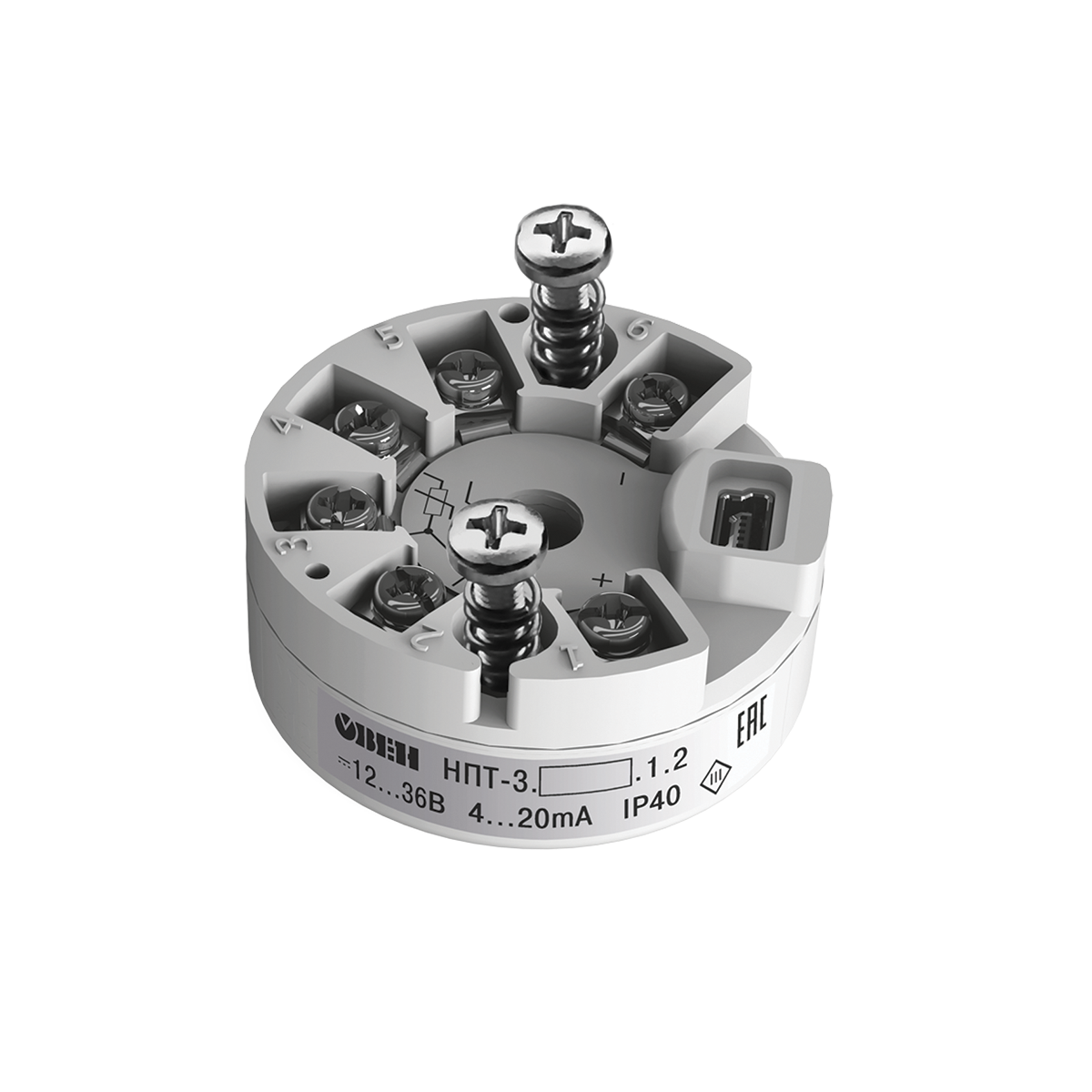

| НПТ-2 | НПТ-3 | НПТ-3.Ех | |||
| Для монтажа в головку датчика отечественной конструкции | Для монтажа в головку датчика европейской конструкции (type B) | Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне | ||||
| Характеристики питания прибора | ||||||
| Номинальное значение напряжения питания постоянного тока, В | 24 | |||||
| Диапазон допустимых напряжений питания постоянного тока, В | 12…36 | 10…35 | ||||
| Гальваническая развязка питания от входов/выходов | Нет | Нет | 500 В | |||
| Тип подключения питания | От цепи выходного сигнала 4…20 мА | |||||
| Характеристики датчиков и входных сигналов | ||||||
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») | |||||
| Схема подключения ТС | 2-w | 2, 3, 4-w | ||||
| Гальваническая развязка домена «входы» от домена «выходы» | Нет | Нет | 500 В | |||
| Характеристики выходных сигналов | ||||||
| Номинальный диапазон выходного сигнала преобразователя | 4…20 мА | |||||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 20…24 мА | 21…22,5 мА | ||||
| Функция преобразования входных сигналов | Линейная | |||||
| Допустимое сопротивление нагрузки, Ом | Не более 1250 | Не более 1100 | ||||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 30 мин | |||||
| Время установления выходного сигнала после изменения входного сигнала, не более | 1 сек | 1 сек | 2 сек | |||
| Питание выходного сигнала | От внешнего источника | |||||
| Метрологические характеристики | ||||||
| Основная приведенная погрешность преобразования, не более: | ||||||
| – при работе с ТС | 0,25 % | |||||
| – при работе с ТП | 0,5 % | |||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||
| – при работе с ТС | 0,125 % | |||||
| – при работе с ТП | 0,25 % | |||||
| Характеристики конструкции | ||||||
| Габаритные размеры | (Ø45×13)±1 мм | (Ø44×18)±1 мм | ||||
| Степень защиты корпуса | IP40 | IP30 | ||||
| Степень защиты клемм | IP00 | IP00 | ||||
| Масса в упаковке, не более | 100 г | |||||
| Условия эксплуатации | ||||||
| Диапазон рабочих температур | -40…+85 °С | -40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 | ||||
| Относительная влажность воздуха, не более | 95 % | |||||
| Атмосферное давление | 84…106,7 кПа | |||||
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |||||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |||||
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |||||
| Параметры взрывозащиты | ||||||
| Маркировка | 0 Ex ia IIC «T6…Т4» Ga | |||||
| Максимальные значения для подключения по цепи датчика | - | - | Uo=6 В Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн | |||
| Максимальные значения для подключения по цепи выходного сигнала | - | - | Ui=35 В Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн | |||
