Напольный фанкойл SYSIMPLE WCF70M Systemair без корпуса
Фанкойлы SYSIMPLE WCF70M шведского производства от концерна Systemair применяются для нагрева и охлаждения воздуха в комнатах с помощью жидкости: воды или морозостойкого раствора на основе этиленгликоля. Фанкойлы SYSIMPLE WCF70M состоят из вентилятора и теплообменника, в новых моделях установлены фильтры очистки. Входит в систему «чиллер-фанкойл», где выступает внутренним блоком.
Принцип работы:
- вентилятор направляет воздух из помещения корпус фанкойла;
- в теплообменник подается горячий или холодный — в зависимости от режима работы — жидкий носитель;
- воздух проходит через теплообменник, где происходит нагрев или охлаждение;
- и за счет работы вентиляторов, воздух возвращается в комнату с заданной температурой.
Напольно-потолочные фанкойлы без корпуса SYSIMPLE WCF70M эргономичные, предназначенные для установки в нижней части комнат или под потолком. Зачастую монтируются в области под окном и при работе создают тепловую завесу. Могут использоваться также для охлаждения пространства. Напольно-потолочные фанкойлы SYSIMPLE WCF70M без корпуса имеют продуманную систему внутренних элементов, поэтому эстетично выглядят в интерьере. Особенности:
- эргономичный дизайн;
- выбор вида термостата;
- встроенный фильтр грубой очистки;
- нижний забор воздуха.
- можно выбрать сторону подключения.

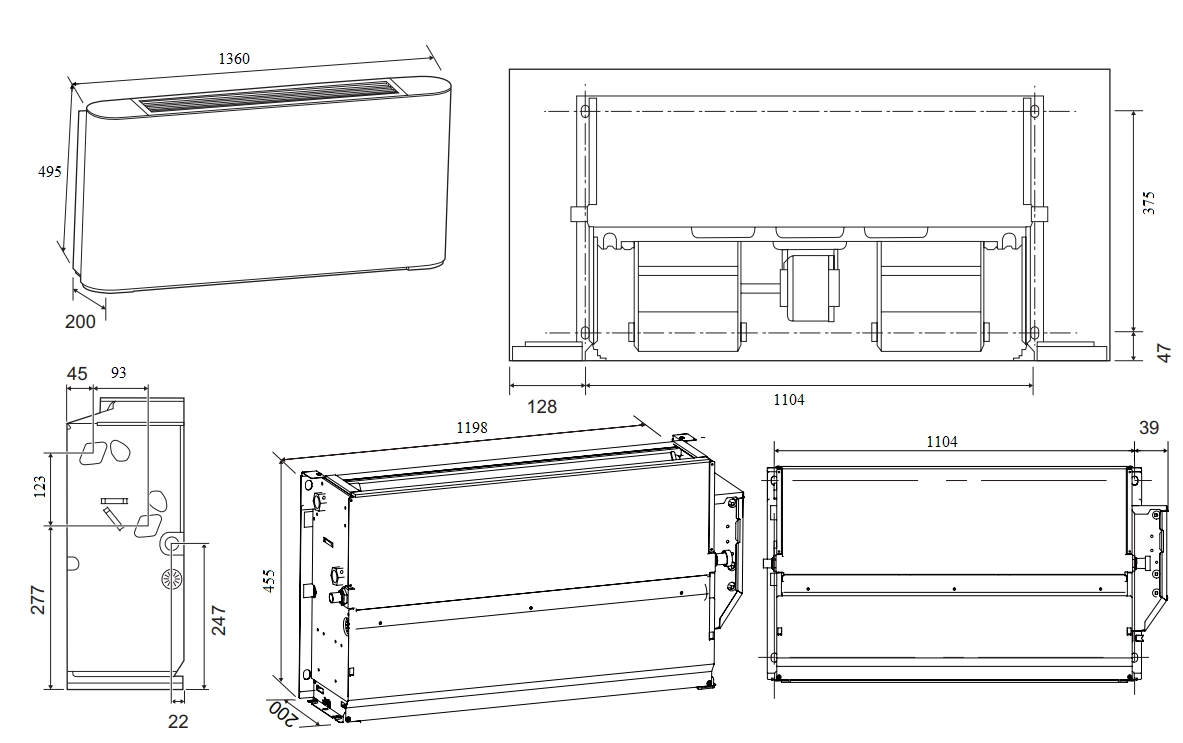

Габаритные и монтажные размеры
Схема электрических соединений
Технические характеристики
| Модель | SYSIMPLE WCF20M | SYSIMPLE WCF30M | SYSIMPLE WCF40M | SYSIMPLE WCF50M | SYSIMPLE WCF70M | SYSIMPLE WCF80M | |
| Электропитание | В/ф/Гц | 220/1/50 | |||||
| Холодопроизводительность | кВт | 1,65/1,22/1,09 | 2,65/2,02/1,40 | 3,85/3,19/2,46 | 4,65/3,80/2,92 | 6/5,03/3,71 | 7,35/6,51/5,15 |
| Потребляемая мощность | Вт | 35/17/14 | 47/26/14 | 51/32/19 | 91/54/34 | 123/98/68 | 123/109/83 |
| Теплопроизводительность | кВт | 1,85/1,29/1,13 | 3,05/2,24/1,52 | 3,7/2,97/2,25 | 4,35/3,44/2,62 | 6,15/4,92/3,49 | 8,20/7,09/5,46 |
| Потребляемая мощность | Вт | 35/17/14 | 47/26/14 | 51/32/19 | 91/54/34 | 123/98/68 | 123/109/83 |
| Расход воздуха | м3/ч | 255/165/142 | 400/273/180 | 595/447/319 | 790/560/392 | 1190/855/555 | 1300/1088/782 |
| Уровень шума | дБ(A) | 47/35/34 | 46/37/31 | 52/44/36 | 59/51/43 | 63/56/45 | 62/58/50 |
| Потери напора гидравлическое контуре | кПа | 14,89 | 15,75 | 38,23 | 53,31 | 53,79 | 42,27 |
| Расход хладоносителя | м3/ч | 0,29 | 0,46 | 0,67 | 0,81 | 1,05 | 1,28 |
| Габариты блока без упаковки (Д х В х Ш) | мм | 628x455x200 | 858x455x200 | 1078x455x200 | 1078x455x200 | 1198x455x200 | 1198x551x200 |
| Масса блока без упаковки | кг | 16,7 | 20,8 | 25,4 | 25,4 | 28,5 | 34 |
| Габариты блока с упаковкой (Д х В х Ш) | мм | 755x555x255 | 985x555x255 | 1205x555x255 | 1205x555x255 | 1325x555x255 | 1325x650x255 |
| Масса блока с упаковкой | кг | 22,2 | 26,8 | 32,4 | 32,4 | 36 | 42 |
| Присоединительный диаметр | мм (дюйм) | 19,1 (3/4) | |||||
| Диаметр дренажного патрубка | мм | OD ⌀18.5 | |||||
Преимущества фанкойлов Systemair
- Универсальный модельный ряд, представленный всеми возможными в 2022 году видами техники.
- Разнообразие применения: от домов до торговых зон и промышленных объектов.
- Полный доступ к понятному управлению оборудованием. Интеграция с инфраструктурными процессами обслуживаемых объектов шлюзом протокола Modbus.
- Соответствие международным стандартам надежности.
- Защищенный корпус каждой модели. Оцинкованная сталь и тепло-звукоизоляция из пенополиуретана с внутренней стороны.
- Теплоотдача с минимальным сопротивлением.
- Малошумные и сбалансированные вентиляторы.
