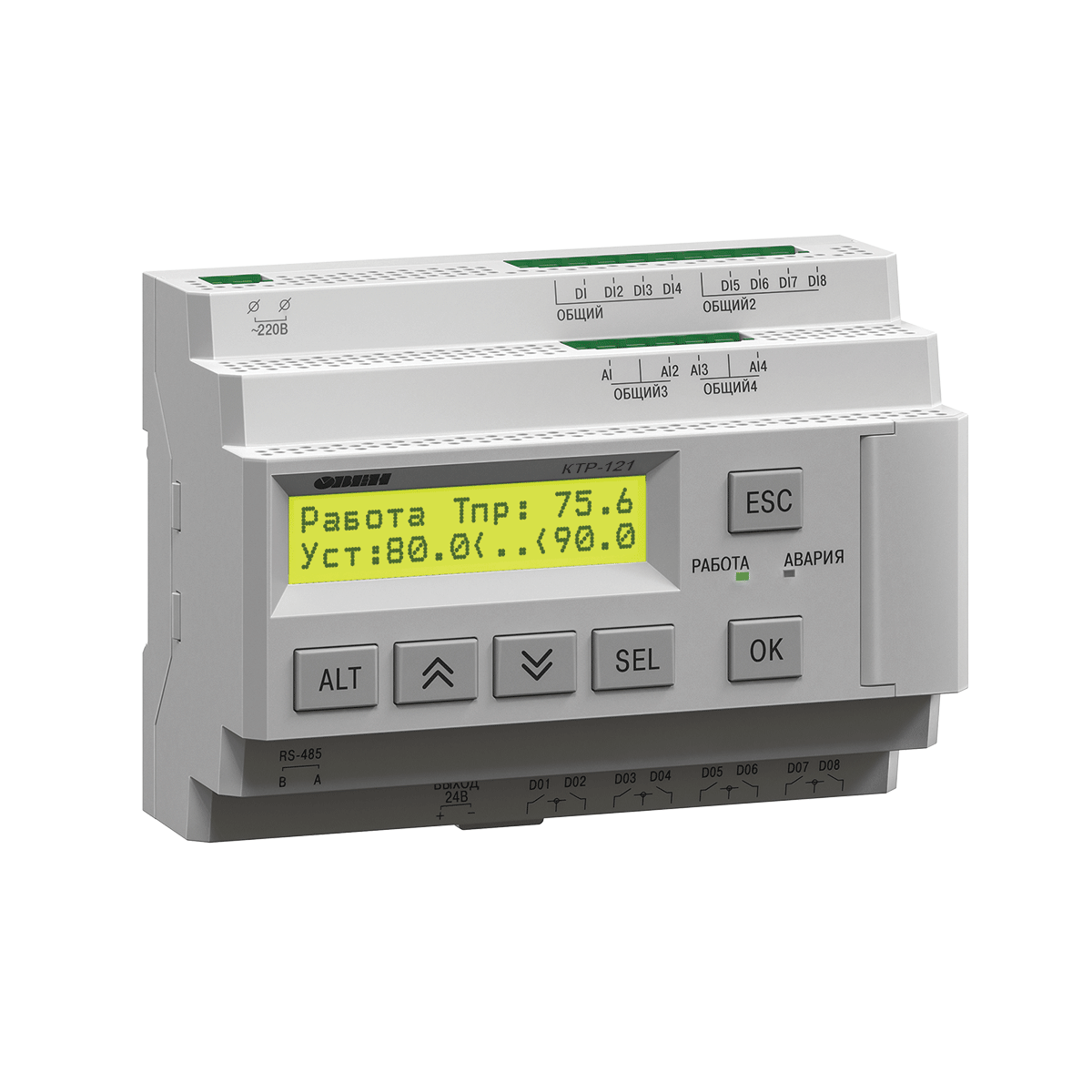

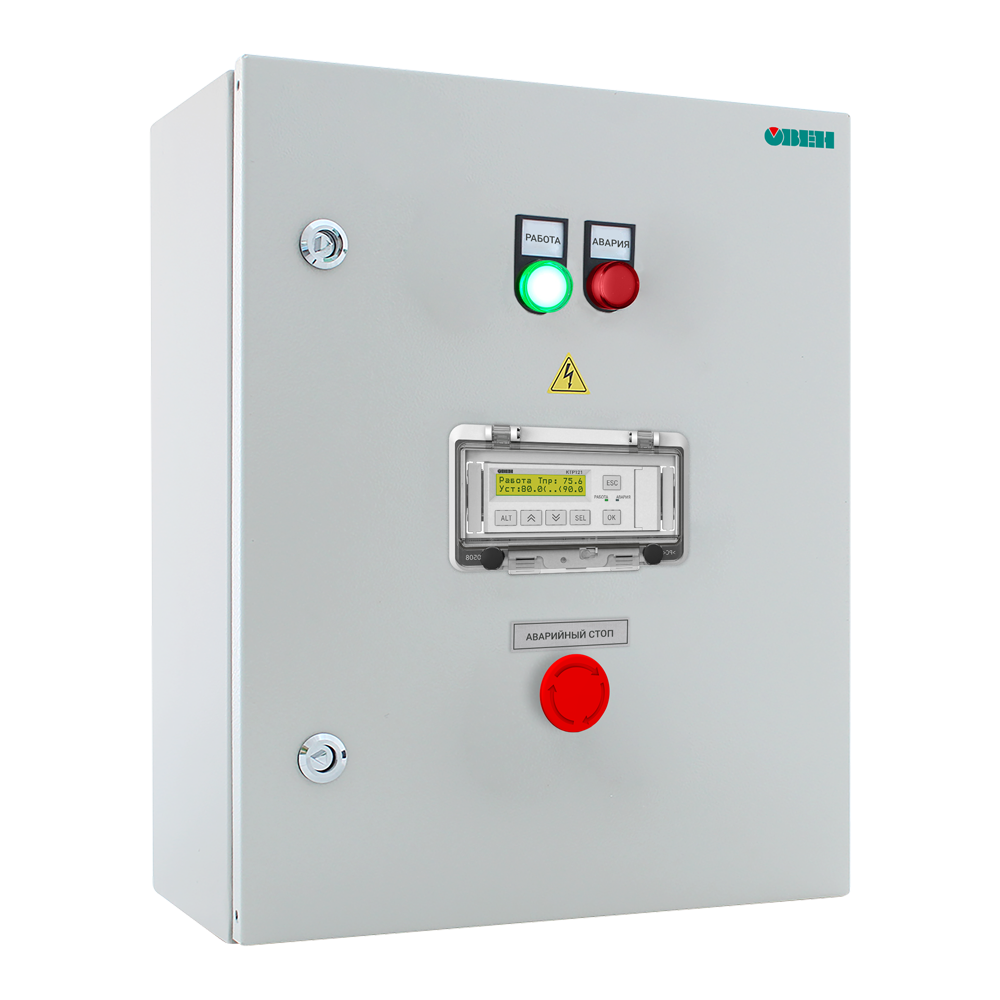

КТР-121 контроллер для автоматического управления котельной
| S3 – сигнал аварии горелки котла В4 – подтверждение розжига горелки PDS – датчик перепада давления РS – реле давления в котле FS – реле протока теплоносителя через котел Рп – датчик давления в подающем трубопроводе Тп – датчик температуры в подающем трубопроводе Тоб – датчик температуры в обратном трубопроводе Туг – датчик температуры уходящих газов | КП – клапан протока НРЦ – насос рециркуляции НК – котловой насос К1 – К3 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
Схемы подключения 02.20 и 02.40
| Алгоритм 02.20 и 02.40 | |
| S3 – сигнал аварии горелки В4 – подтверждение розжига горелки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Рп – датчик давления в общем трубопроводе К1 – К12 – промежуточные реле | Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки Т6Т8 – вторая ступень горелки Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
Схемы подключения 02.22
| Алгоритм 02.22 | |
| S3 – сигнал аварии горелки (НО или НЗ) В4 – подтверждение розжига горелки РS1(2) – реле давления в котле 1(2) Тобщ – датчик температуры теплоносителя в общем трубопроводе Тн – температура наружного воздуха Тп1(2) – температура котла 1(2) К1 – К6 – промежуточные реле Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки | Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки PDS К1(2) – PDS насосов циркуляции 1(2) FS 1(2) – проток через котел 1(2) PS 1(2) – давление в топке котла 1(2) Блок К1(2) – блокировка котла 1(2) НЦ 1(2) К1/НЦ1(2) – циркуляционный насос 1(2), котла 1/насос сетевой 1(2) НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 НРЦ К1(2) – насос рециркуляции котла 1(2) |
Схемы подключения 02.23
| Алгоритм 02.23 | |
| S3 – сигнал аварии горелки (НО или НЗ) В4 – подтверждение розжига горелки РS1(2) – реле давления в котле 1(2) Тобщ – датчик температуры теплоносителя в общем трубопроводе Тн – температура наружного воздуха Тп1(2) – температура котла 1(2) К1 – К6 – промежуточные реле Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки Ав. К – авария котлов | Ав. Кон – авария контуров PDS К1(2) – PDS насосов циркуляции 1(2) НК 1(2) – подтверждение работы насосов контура 1(2) PS 1(2) – давление в топке котла 1(2) Старт/Стоп К1(2) – старт/стоп контура 1(2) НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 КЗР1(2) откр. – сигнал открыть КЗР контура 1(2) КЗР1(2) закр. – сигнал закрыть КЗР контура 1(2) |
Схемы подключения 02.41
| Алгоритм 02.41 | ПРМ |
| PDS НС – датчик перепада давления на группе сетевых насосов PDS НП – датчик перепада давления на группе насосов подпитки Ав.останов – кнопка аварийного останова котельной РS – датчик реле давления (прессостат) для работы подпитки НС – сетевой насос НП – насос подпитки НРЦ – сетевой насос рециркуляции КП – клапан системы подпитки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Тоб – температуры в обратном трубопроводе Рп – датчик давления в общем трубопроводе Ав.общ – лампа общей аварии | Пожар – сигнал от датчика пожарной безопасности (НЗ) Взлом – сигнал от датчика проникновения в помещение (НЗ) Рг min – реле минимального давления газа (НЗ) Рг max – реле максимального давления газа (НЗ) СО – датчик загазованности угарным газом II порог (НЗ) СН – датчик загазованности метан II порог (НЗ) ГК – сигнал обратной связи положения газового клапана (НО) |
Схемы подключения 02.43
| Алгоритм 02.43 | |
| PDS НС – датчик перепада давления на сетевом насосе PDS НП – датчик перепада давления на насосе подпитки НС – подтверждение работы сетевых насосов Соло – кнопка режима "Соло" работы котлов Ав.останов – кнопка аварийного отключения РS – датчик реле давления (прессостат) для работы подпитки НП 1(2) – насос подпитки НК 1(2) – насос циркуляции контура 1(2) КП – клапан подпитки Тобщ – датчик температуры теплоносителя в общем подающем трубопроводе Тн – температура наружного воздуха | Тк1(2) – температура подачи в контуре 1(2) PDS К1(2) – PDS насосов циркуляции контура 1(2) НК 1(2) –подтверждение работы насосов контура 1(2) РS 1(2) – давление в топке котла 1(2) Старт/Стоп К1(2) – старт/стоп контура 1(2) НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 КЗР1(2) откр. – сигнал открыть КЗР контура 1(2) КЗР1(2) закр. – сигнал закрыть КЗР контура 1(2) Ав. К1(2) – авария контура 1(2) |
| Алгоритм 03.10 | Алгоритм 03.20 |
| PDS НЦ – датчик перепада давления на группе насосов тепловых контуров НЦ – насос циркуляции теплового контура НЦгвс – загрузочный насос бойлера КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть» Зима/Лето – внешняя кнопка смены сезонов Сброс – внешняя кнопка сброса аварий Тк – датчик температуры в тепловом контуре Тгвс – датчик температуры в бойлере на ГВС Авария – лампа общей аварии | PDS НЦ – датчик перепада давления на группе насосов тепловых контуров PDS НП – датчики перепада давления на группе насосов подпитки PS – датчики реле давления (прессостат) для работы подпитки Зима/Лето– внешняя кнопка смены сезонов Сброс – кнопка сброса аварии Тк – датчик температуры в тепловом контуре Рк – датчики давления в тепловом контуре НЦ – насос циркуляции теплового контура НП – насос подпитки теплового контура КП – клапаны подпитки теплового контура Авария – лампа общей аварии К1 – первый контур К2 – второй контур |
