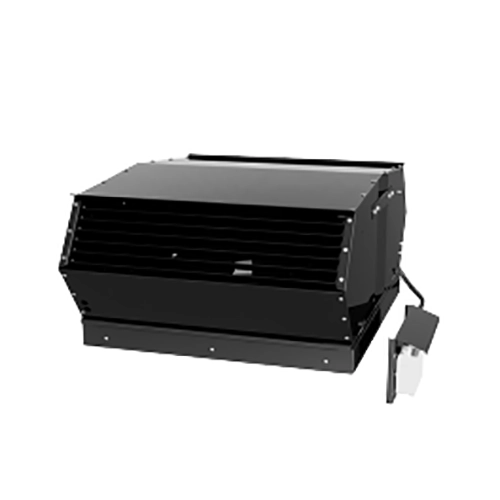

Крышный вентилятор Ostberg TKV 560 A1 BlaCk вытяжной

Крышный вентилятор Ostberg TKV 560 A1 BlaCk предназначен для монтажа на кровле и работы в составе приточно-вытяжной вентиляции. Такое размещение сокращает протяжённость воздуховодов и упрощает компоновку внутри здания. В линейке Остберг встречаются исполнения с AC-двигателем и EC-двигателем.

Серия для установки в квадратные воздуховоды. Направление выхода воздуха зависит от исполнения и компоновки узла на кровле — горизонтальное или вертикальное.

Конструкция крышного вентилятора Ostberg TKV 560 A1 BlaCk

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Корпус — металлический, с защитным покрытием для эксплуатации на кровле.
• Входной патрубок/конус — стабилизирует входной поток и снижает потери.
• Откидная сервисная часть (swing-out) — доступ к двигателю и крыльчатке для осмотра и обслуживания.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Термоконтакты — для подключения к защите и автоматике (по исполнению).
• Монтажное основание/фланец — узел крепления к кровельному стакану и сопряжения с воздуховодом.

Технические характеристики Ostberg TKV 560 A1 BlaCk

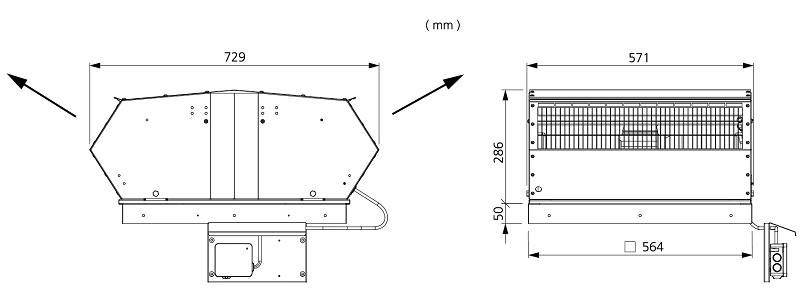

Габаритные размеры, мм

Схема подключения

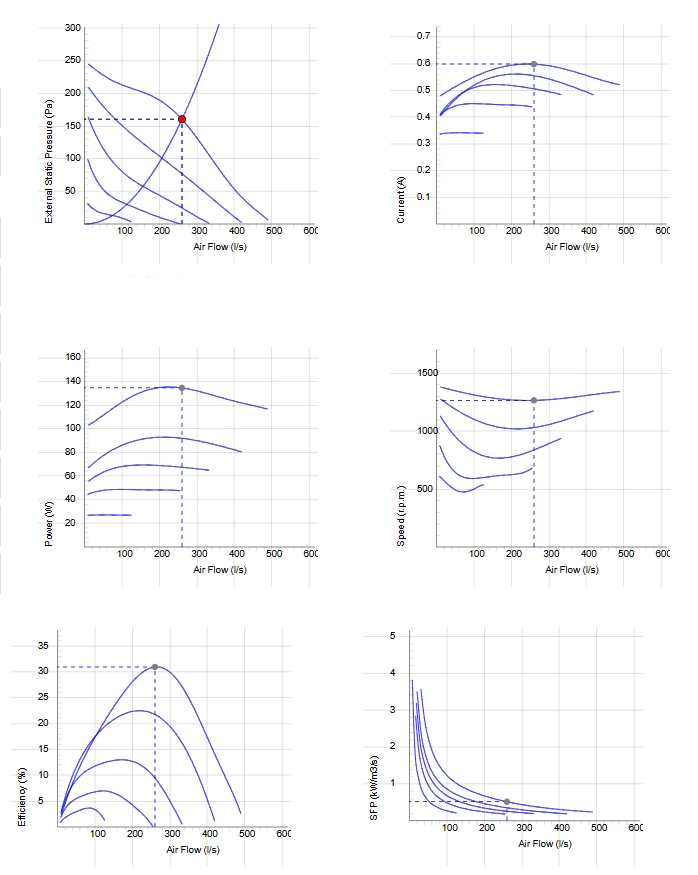

Аэродинамические характеристики
