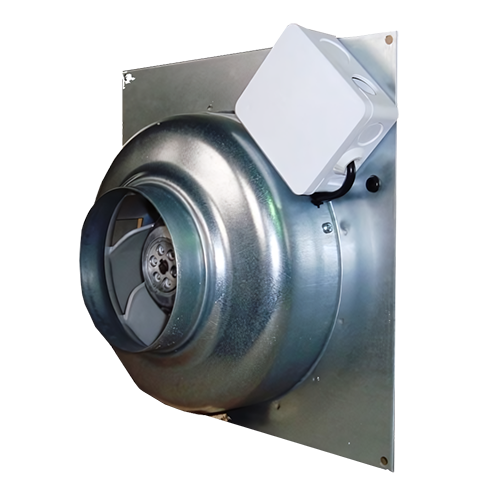

Круглый канальный вентилятор Ostberg KVFU 160 C1 (7100106) настенный

Канальный вентилятор Ostberg KVFU 160 C1 предназначен для монтажа в круглые воздуховоды в составе приточно-вытяжной вентиляции. Модель применяют там, где важны стабильный расход воздуха, компактная компоновка и удобный сервисный доступ: в инженерных системах зданий, технических помещениях, локальных вытяжных линиях. В линейке Остберг встречаются исполнения с AC-двигателем и с EC-двигателем.

Серия под настенный монтаж: компоновка рассчитана для установки на стену, когда трасса и узел вентиляции привязаны к вертикальным конструкциям или нужно закрепление без отдельной рамы.

Конструкция канального вентилятора Ostberg KVFU 160 C1

• Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
• Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
• Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
• Корпус — металлический, для ряда серий предусмотрены решения с шумоизоляцией; у низкопрофильных серий снижена высота корпуса.
• Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
• Крепёж и присоединительные элементы — патрубки/фланцы под круглый или прямоугольный воздуховод.

Технические характеристики Ostberg KVFU 160 C1

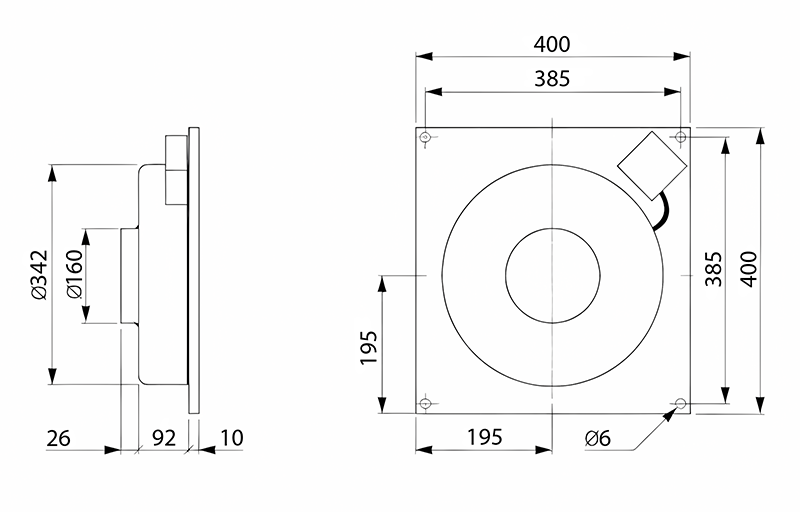

Габаритные размеры, мм

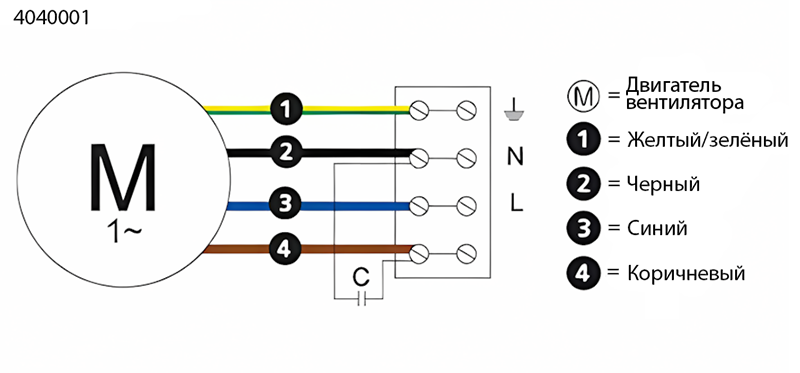

Схема подключения

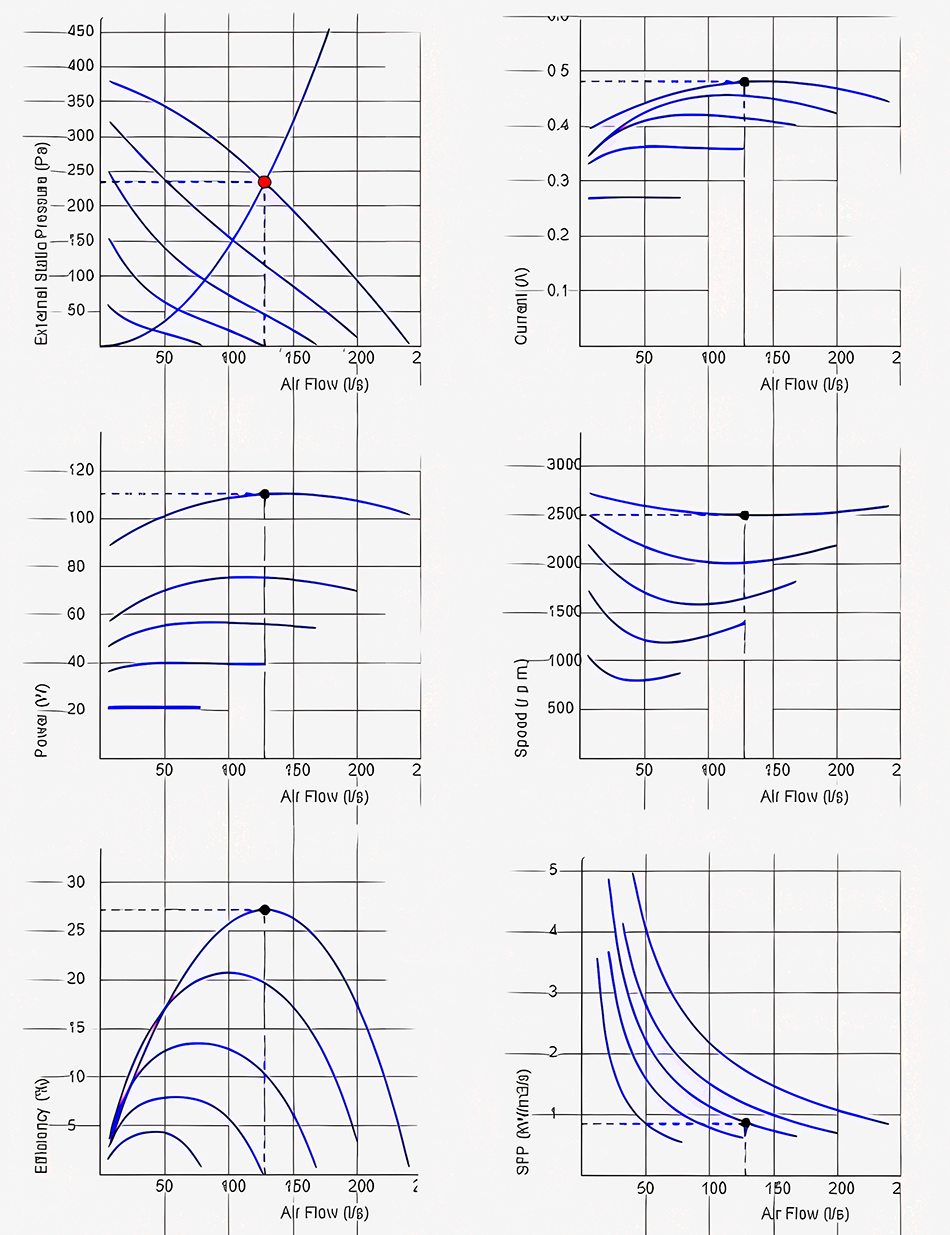

Аэродинамические характеристики
