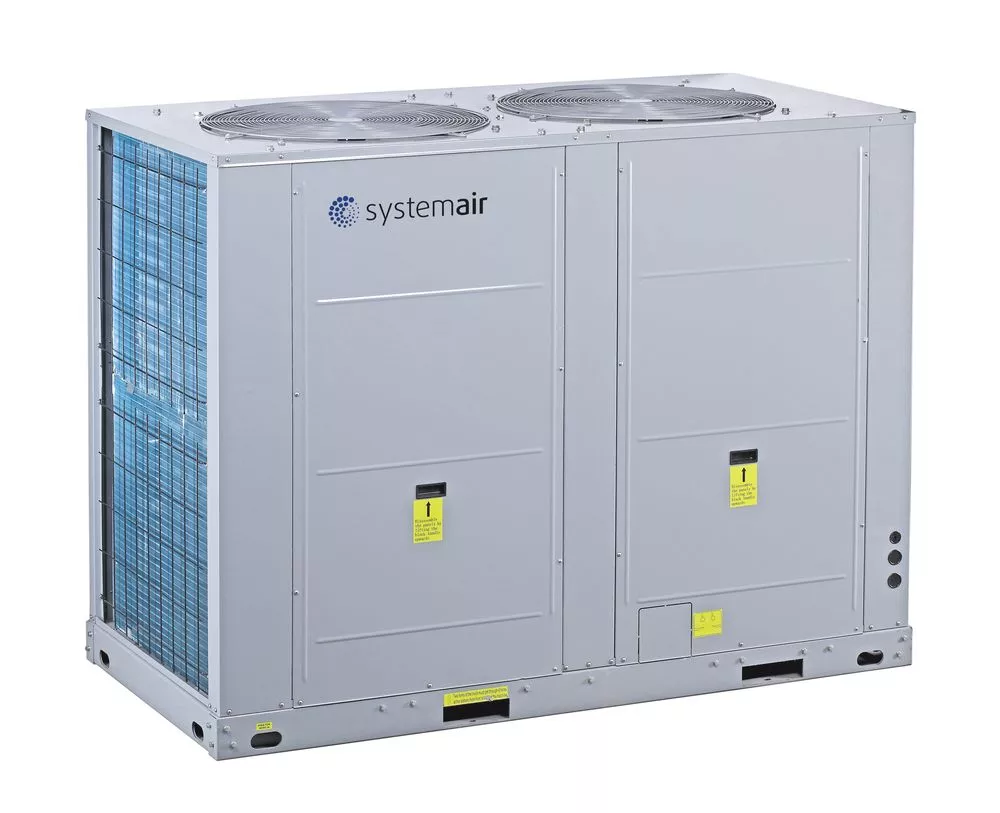

Компрессорно-конденсаторный блок SYSIMPLE C105N Systemair
Компрессорно-конденсаторные блоки SYSIMPLE C105N шведского трансконтинентального концерна Systemair — это климатическое оборудование в виде наружного блока с компактным размещением внутренних узлов. Используют для подготовки и перемещения хладагента в рабочую область теплообменника. Применяют вместе с приточной вентиляцией, сплит-системами или климатическая техникой прямого охлаждения. Стандартная комплектация компрессорно-конденсаторного блока SYSIMPLE C105N:
- корпус;
- компрессор: сжимает и направляет фреон;
- конденсатор: доводит пары хладагента до необходимой температуры и переводит в жидкое состояние;
- вентилятор: отводит тепло;
- фильтр: очищает хладагент от воды и мусора;
- индикатор влаги;
- отделитель жидкости;
- ресивер;
- микропроцессор, реле давления.
Компрессорно-конденсаторные блоки SYSIMPLE C105N внешне аналогичны наружным камерам кондиционеров и также работают на хладагенте, но имеют отличия технического характера. ККБ куда больше приспособлены к использованию с приточно-вытяжными установками, нежели с классическими кондиционерами. Такое климатическое оборудование широко используют на промышленных объектах.
ККБ SYSIMPLE C105N в качестве хладагента используют фреон и функционируют аналогично холодильным установкам. То есть, с запуском модуль демонстрирует номинальную мощность до достижения необходимого уровня температуры в кондиционируемом помещении. Затем ККБ прекращает работу, а приточная установка продолжает использовать воздух окружающей среды.

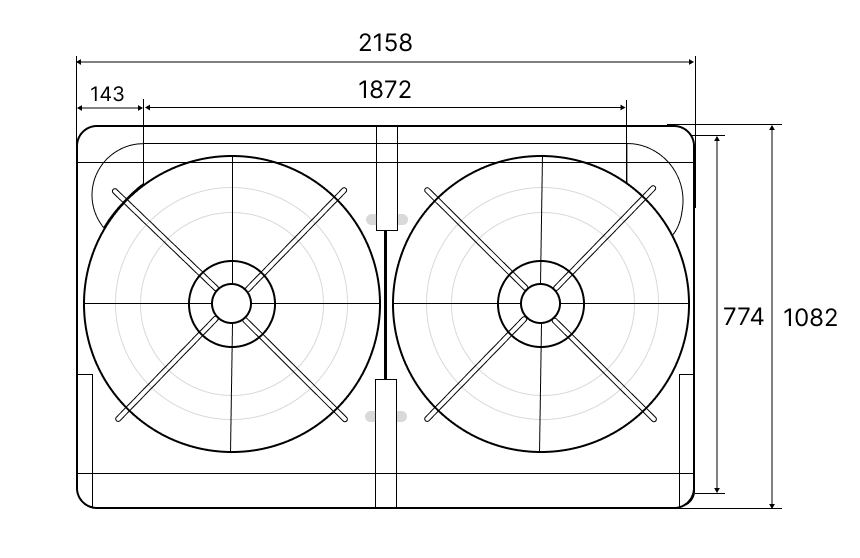

Габаритные и монтажные размеры
Технические характеристики
| Модель | SYSIMPLE C10N | SYSIMPLE C14N | SYSIMPLE C16N | SYSIMPLE C22N | SYSIMPLE C28N | SYSIMPLE C35N | SYSIMPLE C45N | SYSIMPLE C53N | SYSIMPLE C61N | SYSIMPLE C70N | SYSIMPLE C105N | |
| Холодопроизволительность | кВт | 10,5 | 14 | 16 | 22 | 28 | 35 | 45 | 53 | 61 | 70 | 105 |
| Потребляемая мощность | кВт | 4 | 5,2 | 6,2 | 7,6 | 9,59 | 12,62 | 17,6 | 16,8 | 19 | 22 | 28 |
| Макс. потребляемая мощность | кВт | 5,3 | 6,1 | 8,5 | 11,7 | 14,4 | 17,3 | 26,9 | 23,7 | 28,2 | 31,8 | 40,7 |
| Электропитание | В/Ф/Гц | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | 380-400/3/50 | 380-415/3/50 | 380-400/3/50 | 380-400/3/50 | 380-400/3/50 | 380-400/3/50 |
| Тип двигателя | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | |
| Количество компрессоров | шт | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Хладагент | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a | |
| Заправка | кг | 2,5 | 3 | 3,05 | 5,4 | 6 | 7,2 | 10 | 11 | 12,4 | 17 | 18 |
| Рабочий ток | А | 6,8 | 8,8 | 10,5 | 12,8 | 16,2 | 21,3 | 31,5 | 30 | 34 | 39,3 | 50 |
| Максимальный рабочий ток | А | 10 | 12 | 13 | 19,3 | 23,7 | 28,5 | 47,9 | 45,2 | 51 | 56,5 | 71,8 |
| Уровень шума | дБа | 56 | 56 | 57 | 65 | 67 | 69 | 70 | 73 | 76 | 76 | 78 |
| Масса без упаковки | кг | 85,8 | 91,6 | 96,6 | 171 | 185 | 199 | 288 | 395 | 395 | 508 | 570 |
| Масса с упаковкой | кг | 95,6 | 102 | 107 | 190 | 202 | 215 | 308 | 405 | 405 | 523 | 582 |
| Габариты без упаковки (ДхШхВ) | мм | 1077x396x967 | 987x400x1167 | 987x400x1167 | 1260x700x908 | 1260x700x908 | 1260x700x908 | 1250x765x1615 | 1825x899x1245 | 1825x899x1245 | 2158x1082x1258 | 2158x1082x1669 |
| Габариты с упаковкой (ДхШхВ) | мм | 1120x435x1100 | 1032x443x1307 | 1032x443x1307 | 1320x730x1060 | 1320x730x1060 | 1320x730x1060 | 1305x820x1790 | 1844x924x1272 | 1844x924x1272 | 2168x1105x1275 | 2168x1105x1686 |
| Диаметр соединений (жидкость) | мм | 9,52 | 9,52 | 9,52 | 9,52 | 9,52 | 12,7 | 16 | 2х12,7 | 2х12,7 | 2х12,7 | 2х12,7 |
| Диаметр соединений (газ) | мм | 19 | 19 | 19 | 22 | 25 | 28,6 | 32 | 2х25 | 2х25 | 2х25 | 2х25 |
| Максимальная длина магистрали | м | 30 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Максимальный перепад высот | м | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Минимальная наружная температура | °С | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 18 | 17 | 17 | 17 |
| Максимальная наружная температура | ºС | 46 | 46 | 46 | 52 | 52 | 52 | 46 | 46 | 46 | 46 | 46 |
Преимущества SYSIMPLE C105N Systemair
- Экономия в сравнении с приобретением чиллера или VRF-системы. Уровень экономии достигает 30%.
- Умеренные финансовые расходы при использовании. ККБ не используют промежуточный хладоноситель, поэтому не нужно его регулярно покупать и менять.
- Легкость управления. Техника напрямую подключается к приточной установке, регулировка настроек происходит с помощью стандартных контроллеров.
- При эксплуатации требуется только своевременная замена фильтра-осушителя и очистка блока от грязи и пыли раз в год.
- В качестве рабочей среды используется экологичный хладагент R410A с чистотой компонентов не ниже 99,9 %.
Также ККБ SYSIMPLE C105N шведского производства выделяют компактность и низкий уровень издаваемых децибел при работе.
