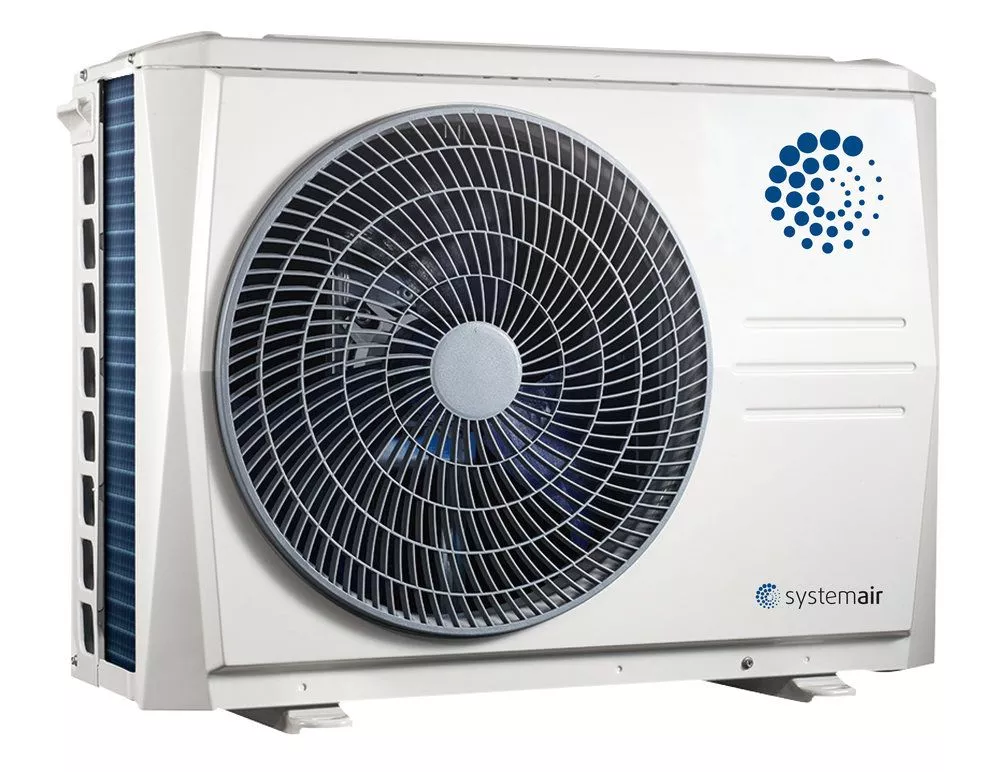

Компрессорно-конденсаторный блок SYSIMPLE C05NA Systemair
Компрессорно-конденсаторные блоки SYSIMPLE C05NA шведского трансконтинентального концерна Systemair — это климатическое оборудование в виде наружного блока с компактным размещением внутренних узлов. Используют для подготовки и перемещения хладагента в рабочую область теплообменника. Применяют вместе с приточной вентиляцией, сплит-системами или климатическая техникой прямого охлаждения. Стандартная комплектация компрессорно-конденсаторного блока SYSIMPLE C05NA:
- корпус;
- компрессор: сжимает и направляет фреон;
- конденсатор: доводит пары хладагента до необходимой температуры и переводит в жидкое состояние;
- вентилятор: отводит тепло;
- фильтр: очищает хладагент от воды и мусора;
- индикатор влаги;
- отделитель жидкости;
- ресивер;
- микропроцессор, реле давления.
Компрессорно-конденсаторные блоки SYSIMPLE C05NA внешне аналогичны наружным камерам кондиционеров и также работают на хладагенте, но имеют отличия технического характера. ККБ куда больше приспособлены к использованию с приточно-вытяжными установками, нежели с классическими кондиционерами. Такое климатическое оборудование широко используют на промышленных объектах.
ККБ SYSIMPLE C05NA в качестве хладагента используют фреон и функционируют аналогично холодильным установкам. То есть, с запуском модуль демонстрирует номинальную мощность до достижения необходимого уровня температуры в кондиционируемом помещении. Затем ККБ прекращает работу, а приточная установка продолжает использовать воздух окружающей среды.

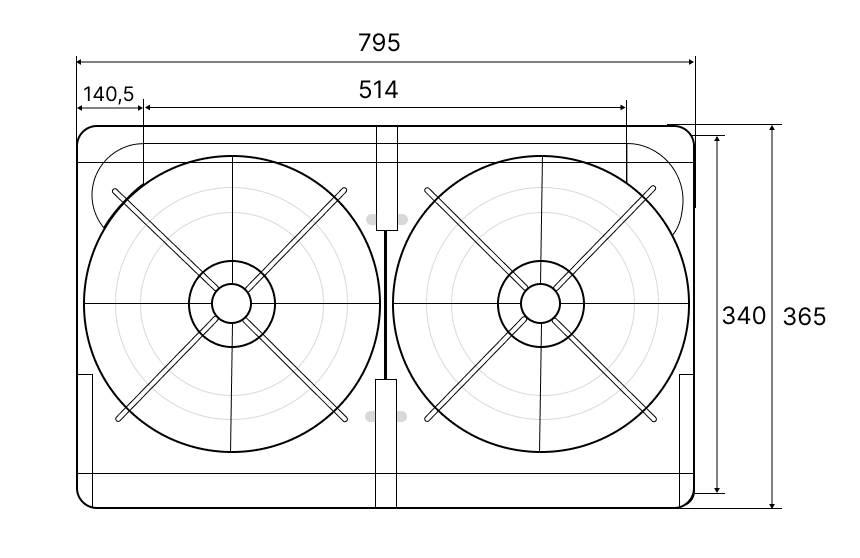

Габаритные и монтажные размеры
Схема электрических соединений
Технические характеристики
| Модель | SYSIMPLE C03NA | SYSIMPLE C05NA | SYSIMPLE C07NA | |
| Холодопроизволительность | кВт | 3,2 | 5,3 | 7,1 |
| Потребляемая мощность | кВт | 1,3 | 1,95 | 2,54 |
| Макс. потребляемая мощность | кВт | 1,79 | 2,57 | 3,44 |
| Электропитание | В/Ф/Гц | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 |
| Тип двигателя | Роторный | Роторный | Роторный | |
| Количество компрессоров | шт | 1 | 1 | 1 |
| Хладагент | R410a | R410a | R410a | |
| Заправка | кг | 0,75 | 0,96 | 1,4 |
| Рабочий ток | А | 5,8 | 8,5 | 11,65 |
| Максимальный рабочий ток | А | 9,2 | 13,2 | 17,5 |
| Уровень шума | дБа | 49 | 55 | 55 |
| Масса без упаковки | кг | 30 | 35,5 | 41 |
| Масса с упаковкой | кг | 33 | 38,5 | 44 |
| Габариты без упаковки (ДхШхВ) | мм | 722×300×555 | 795x330x550 | 795x330x550 |
| Габариты с упаковкой (ДхШхВ) | мм | 845×390×630 | 915×420×630 | 915×420×630 |
| Диаметр соединений (жидкость) | мм | 6,35 | 6,35 | 9,52 |
| Диаметр соединений (газ) | мм | 12,7 | 12,7 | 12,7 |
| Максимальная длина магистрали | м | 20 | 20 | 20 |
| Максимальный перепад высот | м | 10 | 10 | 10 |
| Минимальная наружная температура | °С | 17 | 17 | 17 |
| Максимальная наружная температура |
°С |
46 | 46 | 46 |
Преимущества SYSIMPLE C05NA Systemair
- Экономия в сравнении с приобретением чиллера или VRF-системы. Уровень экономии достигает 30%.
- Умеренные финансовые расходы при использовании. ККБ не используют промежуточный хладоноситель, поэтому не нужно его регулярно покупать и менять.
- Легкость управления. Техника напрямую подключается к приточной установке, регулировка настроек происходит с помощью стандартных контроллеров.
- При эксплуатации требуется только своевременная замена фильтра-осушителя и очистка блока от грязи и пыли раз в год.
- В качестве рабочей среды используется экологичный хладагент R410A с чистотой компонентов не ниже 99,9 %.
Также ККБ SYSIMPLE C05NA шведского производства выделяют компактность и низкий уровень издаваемых децибел при работе.
