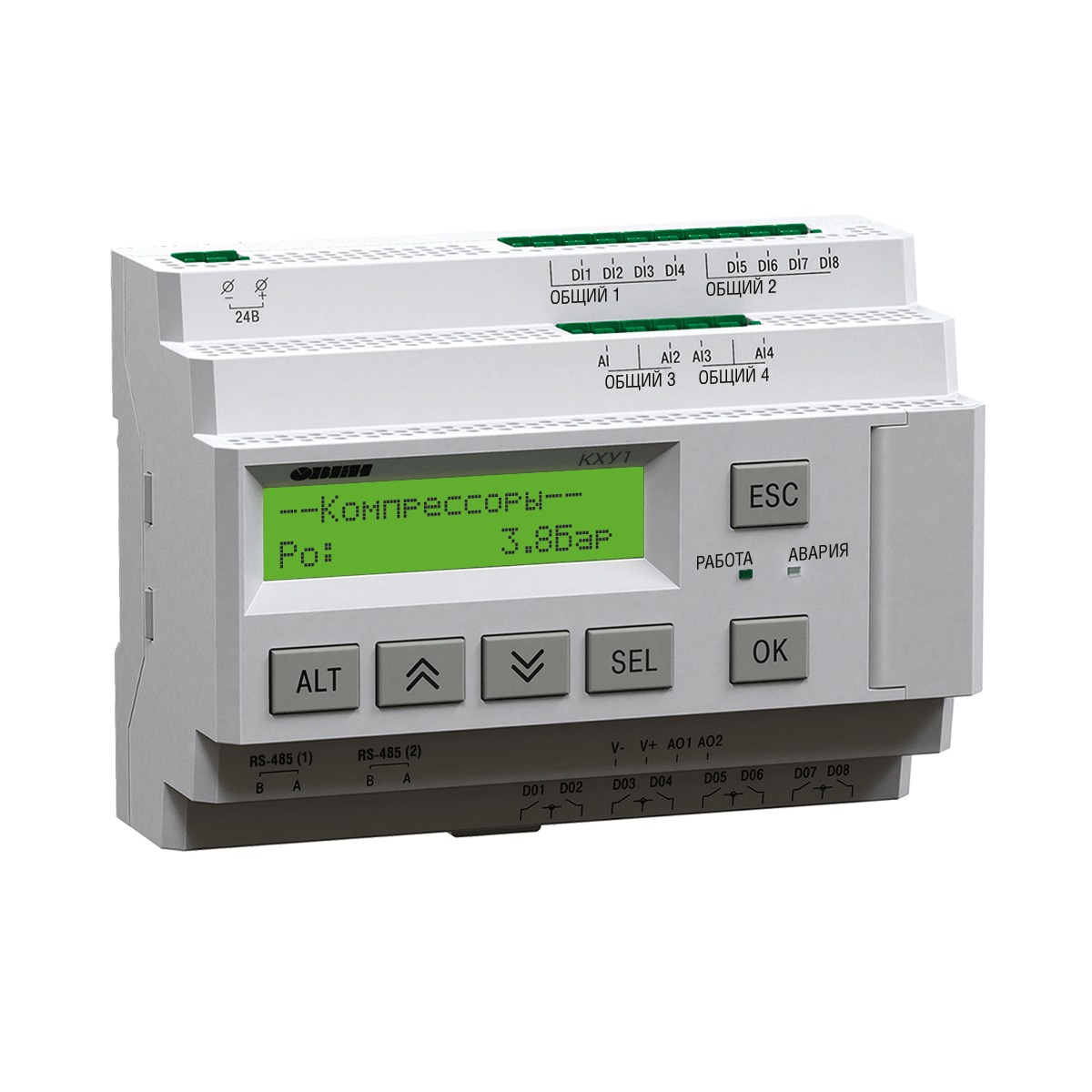

0,95; 3 А при напряжении не более 30 В постоянного тока Гальваническая развязка Групповая по 2 реле (1–2; 3–4; 5–6; 7–8) Электрическая прочность изоляции между выходом и другими цепями прибора 2830 В Аналоговые выходы Количество выходных устройств, тип выходного сигнала 2 ЦАП, напряжение Диапазон генерации напряжения 0…10 В Напряжение питания 15…30 В, питание внешнее Внешняя нагрузка, не менее 2 кОм Гальваническая развязка Есть (групповая) Электрическая прочность изоляции 2830 В Интерфейсы связи Тип интерфейса, количество интерфейсных плат RS-485, 2 шт. Протокол связи Modbus-RTU и Modbus-ASCII Режим работы Slave Скорость передачи данных 9600, 14400, 19200, 38400, 57600, 115200 бит/с Электрическая прочность изоляции между RS-485 и другими цепями 1500 В Индикация и элементы управления Тип дисплея Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов Размеры дисплея 60×15 мм Индикаторы Два светодиодных индикатора (красный и зеленый) Кнопки 6 шт. Корпус Тип корпуса Для крепления на DIN-рейку (35 мм) Габаритные размеры 123×90×58 мм Степень защиты корпуса по ГОСТ 14254–2015 IP20 Масса прибора, не более (для всех вариантов исполнений) 0,6 кг Средний срок службы 8 лет Габаритные размеры Примеры схем подключений Пример схемы подключения двух компрессоров, двух вентиляторов с индивидуальными сигналами защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке, реле аварии Пример схемы подключения четырех компрессоров, четырех вентиляторов с общим сигналом защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке Пример схемы подключения пяти компрессоров, пяти вентиляторов с индивидуальными сигналами защиты, дистанционный пуск по кнопке, сигнал дополнительного аварийного оповещения, сигнал для смещения уставки всасывания, функция Термостат, реле аварии Пример схемы подключения трёх компрессоров с разгрузкой (по два разгрузчика на каждом компрессоре), четырёх вентиляторов с индивидуальными сигналами защиты, функция Термостат, функция Антизалив, реле аварии   " />
