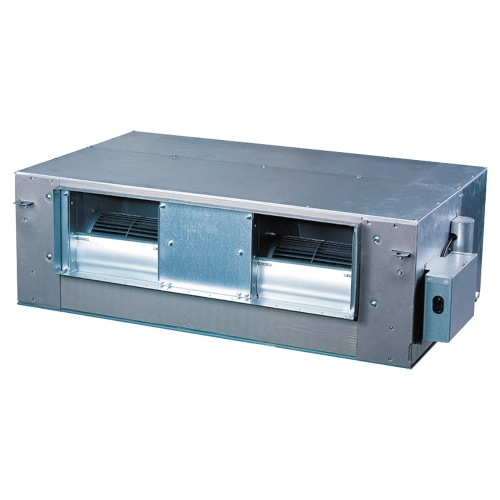

Канальный фанкойл SYSIMPLE FDTH100M Systemair
Фанкойлы SYSIMPLE FDTH100M шведского производства от концерна Systemair применяются для нагрева и охлаждения воздуха в комнатах с помощью жидкости: воды или морозостойкого раствора на основе этиленгликоля. Фанкойлы SYSIMPLE FDTH100M состоят из вентилятора и теплообменника, в новых моделях установлены фильтры очистки. Входит в систему «чиллер-фанкойл», где выступает внутренним блоком.
Принцип работы:
- вентилятор направляет воздух из помещения корпус фанкойла;
- в теплообменник подается горячий или холодный — в зависимости от режима работы — жидкий носитель;
- воздух проходит через теплообменник, где происходит нагрев или охлаждение;
- и за счет работы вентиляторов, воздух возвращается в комнату с заданной температурой.
Канальные фанкойлы SYSIMPLE FDTH100M особенность монтажа которых в использовании фальшпотолка для маскировки громоздких элементов системы кондиционирования. Обычно канальные фанкойлы SYSIMPLE FDTH100M применяют для нагрева и охлаждения воздушных масс в средних и крупных помещениях промышленных и торговых зон: магазинных павильонов, фабрик, административных зданий, ресторанов и так далее. Особенности:
- защищенный корпус из прочной оцинкованной стали;
- свободный напор до 30/100//в зависимости от описываемой модели Па;
- в комплекте фланец для входа воздуха с фильтром;
- встроенный поддон для дренажа с теплоизоляцией;
- настройка управления через электронный блок или центральный пульт.

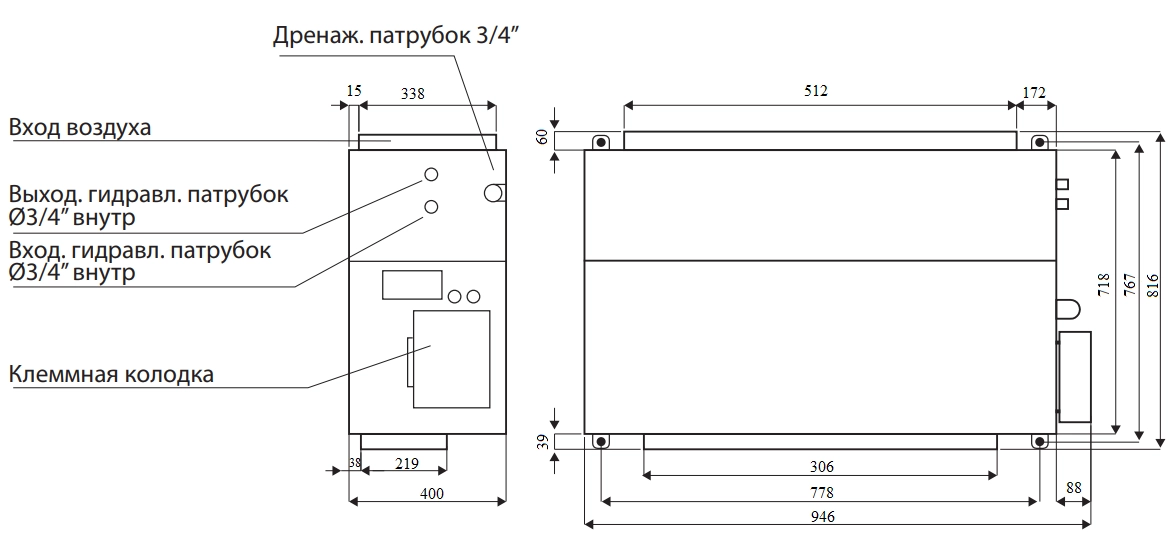

Габаритные и монтажные размеры

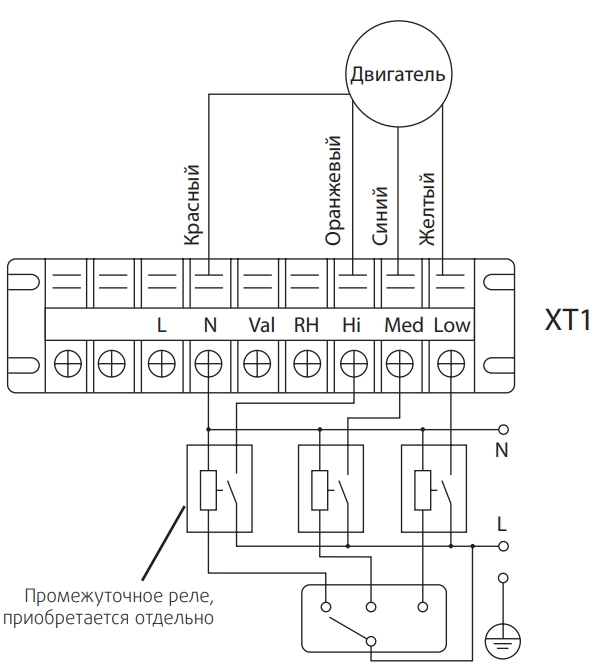

Схема электрических соединений
Технические характеристики
| Модель | SYSIMPLE FDTH70M | SYSIMPLE FDTH90M | SYSIMPLE FDTH100M | SYSIMPLE FDTH120M | SYSIMPLE FDTH140M | SYSIMPLE FDTH160M | SYSIMPLE FDTH200M | |
| Электропитание | В/ф/Гц | 220/1/50 | ||||||
| Холодопроизводительность | кВт | 6,6/6,4/6,1 | 8,8/8,2/7,6 | 10/9,4/8,5 | 12/11,47/10,24 | 14,1/13/11,9 | 15,8/14,6/13,5 | 19,9/18,6/17,2 |
| Потребляемая мощность | Вт | 350 | 350 | 350 | 350 | 550 | 800 | 950 |
| Теплопроизводительность | кВт | 9,7/8,5/7,2 | 13,2/11,5/9,9 | 15/12,9/11,3 | 17,9/15,75/13,6 | 21,2/18,2/15,7 | 23,8/20,9/17,9 | 30/26,7/22,5 |
| Потребляемая мощность | Вт | 350 | 350 | 350 | 350 | 550 | 800 | 950 |
| Расход воздуха | м3/ч | 1360/1220/1090 | 1700/1530/1380 | 2040/1880/1610 | 2380/2120/1860 | 2720/2450/2170 | 3060/2750/2450 | 3740/3360/2990 |
| Уровень шума | дБ(A) | 49/42/35 | 50/43/36 | 51/44/37 | 52/45/38 | 54/47/40 | 60/53/46 | 61/54/47 |
| Статическое давление | Па | 70 | 100 | |||||
| Потери напора гидравлическое контуре | кПа | 8 | 24 | 24 | 34,2 | 52 | 90 | 130 |
| Расход хладоносителя | м3/ч | 1,14 | 1,51 | 1,72 | 2,06 | 2,43 | 2,72 | 3,42 |
| Габариты блока без упаковки (Д х В х Ш) | мм | 946x400x816 | 1290x400x809 | |||||
| Масса блока без упаковки | кг | 50 | 52 | 52 | 54 | 76 | ||
| Габариты блока с упаковкой (Д х В х Ш) | мм | 1015x480x857 | 1368x400x809 | |||||
| Масса блока с упаковкой | кг | 55 | 57 | 57 | 57 | 83 | ||
| Присоединительный диаметр | мм (дюйм) | 19,1 (3/4) | ||||||
| Диаметр дренажного патрубка | мм | 0D ⌀32 | ||||||
Преимущества фанкойлов Systemair
- Универсальный модельный ряд, представленный всеми возможными в 2022 году видами техники.
- Разнообразие применения: от домов до торговых зон и промышленных объектов.
- Полный доступ к понятному управлению оборудованием. Интеграция с инфраструктурными процессами обслуживаемых объектов шлюзом протокола Modbus.
- Соответствие международным стандартам надежности.
- Защищенный корпус каждой модели. Оцинкованная сталь и тепло-звукоизоляция из пенополиуретана с внутренней стороны.
- Теплоотдача с минимальным сопротивлением.
- Малошумные и сбалансированные вентиляторы.
