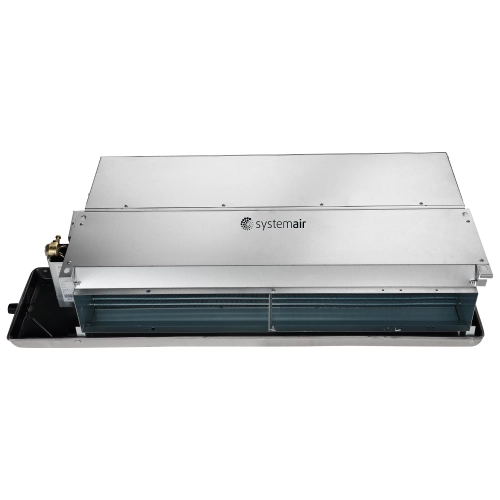

Канальный фанкойл SYSIMPLE FDT18A Systemair
Фанкойлы SYSIMPLE FDT18A шведского производства от концерна Systemair применяются для нагрева и охлаждения воздуха в комнатах с помощью жидкости: воды или морозостойкого раствора на основе этиленгликоля. Фанкойлы SYSIMPLE FDT18A состоят из вентилятора и теплообменника, в новых моделях установлены фильтры очистки. Входит в систему «чиллер-фанкойл», где выступает внутренним блоком.
Принцип работы:
- вентилятор направляет воздух из помещения корпус фанкойла;
- в теплообменник подается горячий или холодный — в зависимости от режима работы — жидкий носитель;
- воздух проходит через теплообменник, где происходит нагрев или охлаждение;
- и за счет работы вентиляторов, воздух возвращается в комнату с заданной температурой.
Канальные фанкойлы SYSIMPLE FDT18A особенность монтажа которых в использовании фальшпотолка для маскировки громоздких элементов системы кондиционирования. Обычно канальные фанкойлы SYSIMPLE FDT18A применяют для нагрева и охлаждения воздушных масс в средних и крупных помещениях промышленных и торговых зон: магазинных павильонов, фабрик, административных зданий, ресторанов и так далее. Особенности:
- защищенный корпус из прочной оцинкованной стали;
- свободный напор до 30/100//в зависимости от описываемой модели Па;
- в комплекте фланец для входа воздуха с фильтром;
- встроенный поддон для дренажа с теплоизоляцией;
- настройка управления через электронный блок или центральный пульт.

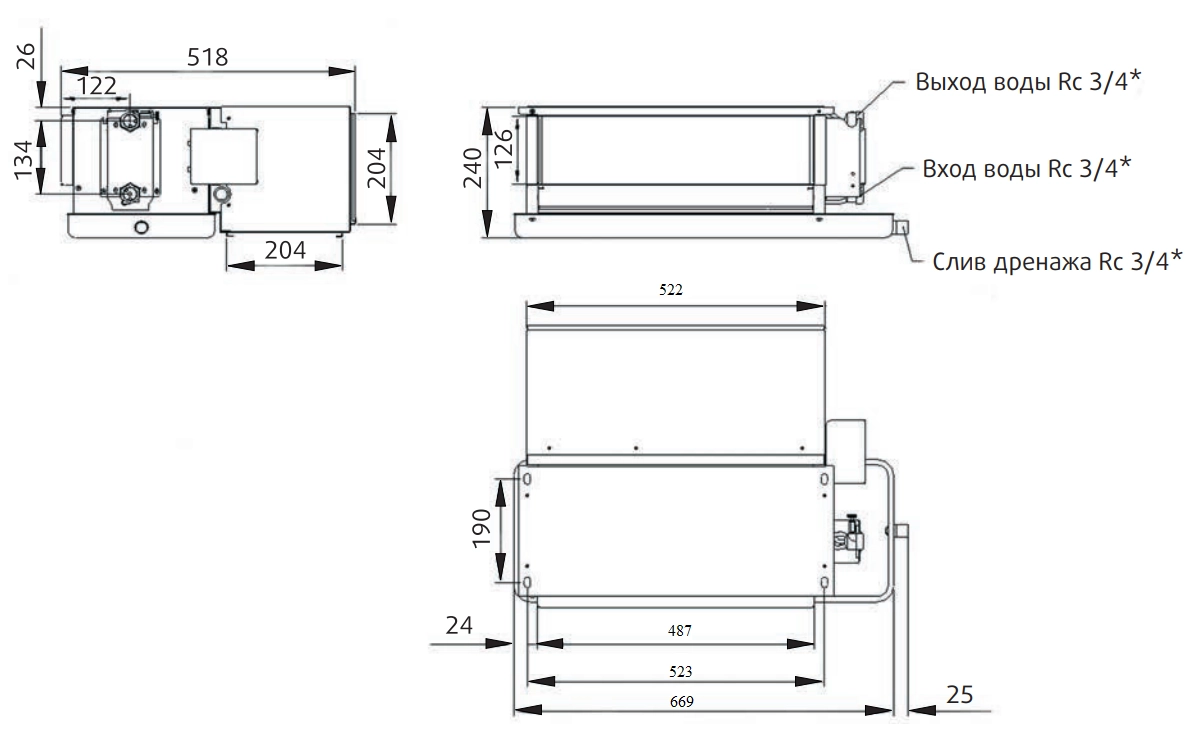

Габаритные и монтажные размеры

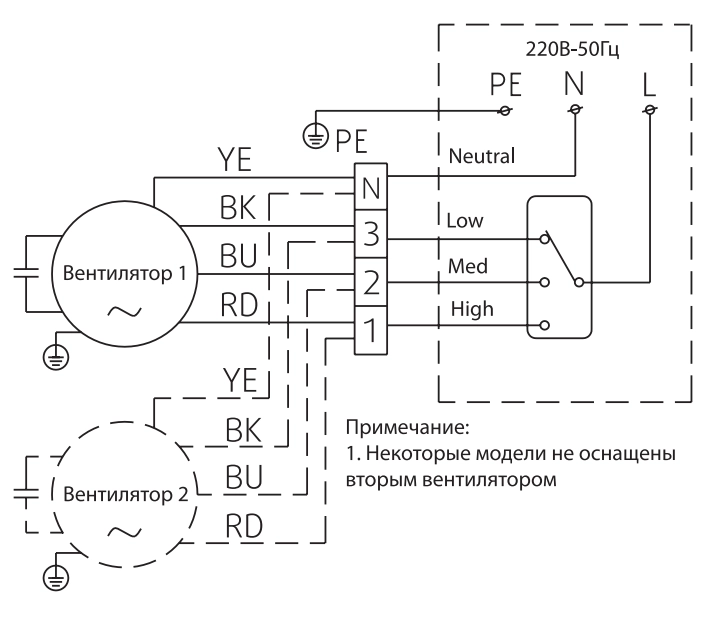

Схема электрических соединений
Технические характеристики
| Модель | SYSIMPLE FDT18A | SYSIMPLE FDT27A | SYSIMPLE FDT36A | SYSIMPLE FDT45A | SYSIMPLE FDT54A | SYSIMPLE FDT72A | SYSIMPLE FDT90A | SYSIMPLE FDT100A | SYSIMPLE FDT120A | |
| Электропитание | В/ф/Гц | 220/1/50 | ||||||||
| Холодопроизводительность | кВт | 1,8/1,5/1,1 | 2,7/2,3/1,7 | 3,6/3/2,3 | 4,5/3,8/2,9 | 5,4/4,5/3,5 | 7,2/6,1/4,6 | 9/7,6/5,8 | 10,8/9,1/7 | 12,6/10,7/8,1 |
| Потребляемая мощность | Вт | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 |
| Теплопроизводительность | кВт | 2,7/2,3/1,7 | 4/3,4/2,6 | 5,4/4,6/3,5 | 6,7/5,7/4,3 | 8,1/6,8/5,2 | 10,8/9,1/7 | 13,5/11,4/8,7 | 16,2/13,7/10,5 | 18,9/16/12,2 |
| Потребляемая мощность | Вт | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 |
| Расход воздуха | м3/ч | 340/255/170 | 510/382/255 | 680/510/340 | 850/638/425 | 1020/765/510 | 1360/1020/680 | 1700/1275/850 | 2040/1530/1020 | 2380/1785/1190 |
| Уровень шума | дБ(A) | <40 | <42 | <44 | <46 | <47 | <48 | <50 | <52 | <54 |
| Статическое давление | Па | 30 | ||||||||
| Гидравлическое сопротивление | кПа | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 |
| Расход хладоносителя | м3/ч | 0,35 | 0,61 | 0,8 | 0,95 | 1,08 | 1,39 | 1,56 | 1,92 | 2,25 |
| Габариты блока без упаковки (Д х В х Ш) | мм | 694x240x518 | 894x240x518 | 894x240x518 | 1039x240x518 | 1129x240x518 | 1319x240x518 | 1619x240x518 | 1719x240x518 | 1909x240x518 |
| Масса блока без упаковки | кг | 12,6 | 16,4 | 16,8 | 18,9 | 20,2 | 26 | 31,3 | 33,4 | 35,6 |
| Габариты блока с упаковкой (Д х В х Ш) | мм | 715x260x545 | 915x260x545 | 915x260x545 | 1060x260x545 | 1150x260x545 | 1340x260x545 | 1640x260x545 | 1740x260x545 | 1930x260x545 |
| Масса блока с упаковкой | кг | 14,6 | 18,9 | 19,4 | 21,9 | 23,7 | 30 | 35,8 | 38 | 41,1 |
| Присоединительный диаметр | мм (дюйм) | 19,1 (3/4) | ||||||||
| Диаметр дренажного патрубка | мм | 3/4 | ||||||||
Преимущества фанкойлов Systemair
- Универсальный модельный ряд, представленный всеми возможными в 2022 году видами техники.
- Разнообразие применения: от домов до торговых зон и промышленных объектов.
- Полный доступ к понятному управлению оборудованием. Интеграция с инфраструктурными процессами обслуживаемых объектов шлюзом протокола Modbus.
- Соответствие международным стандартам надежности.
- Защищенный корпус каждой модели. Оцинкованная сталь и тепло-звукоизоляция из пенополиуретана с внутренней стороны.
- Теплоотдача с минимальным сопротивлением.
- Малошумные и сбалансированные вентиляторы.
