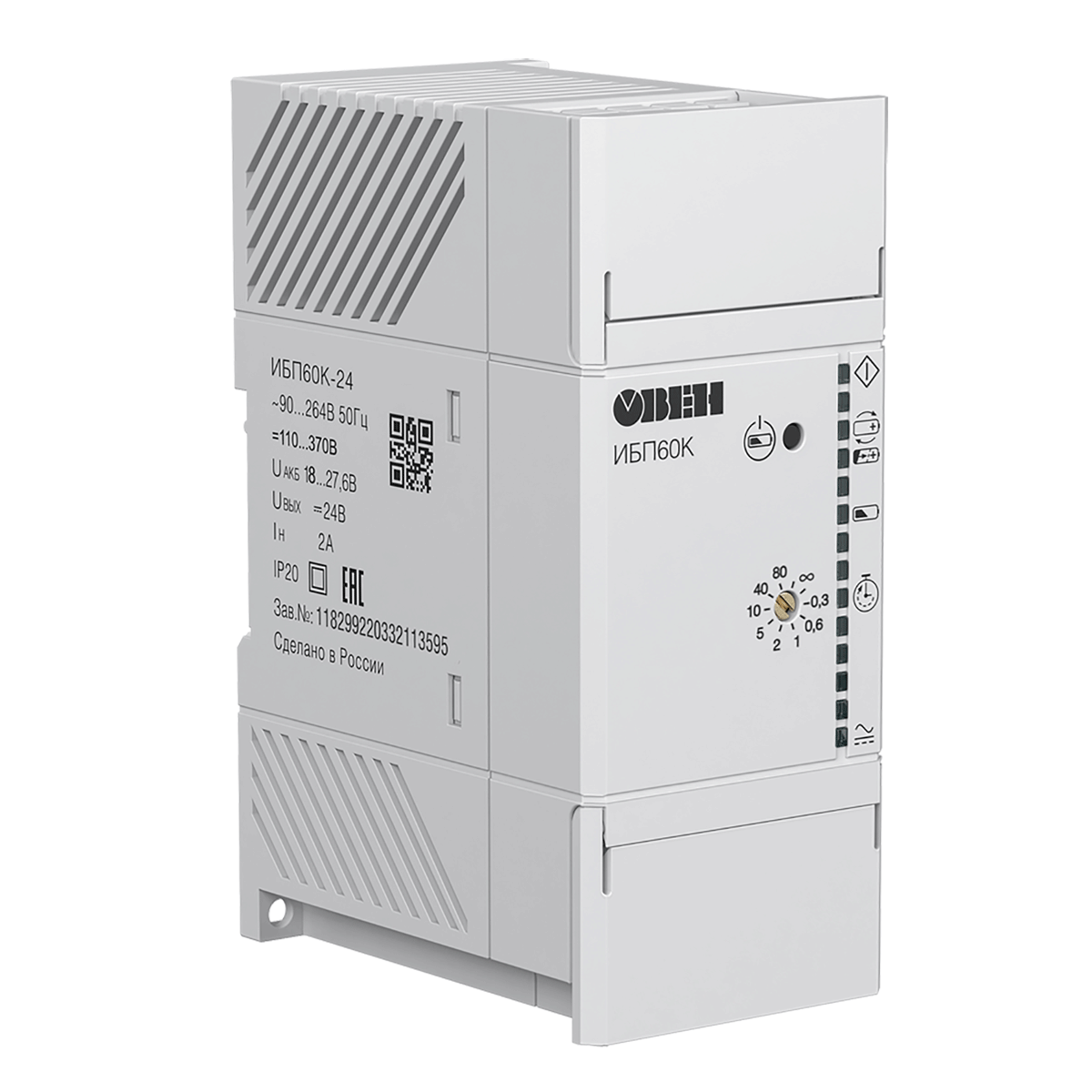

ИБП60К источник питания с резервированием

Номинальное напряжение

24 ± 0,48 В

Номинальный ток

2 А

Номинальная мощность

60 Вт

(включая 12 Вт на заряд АКБ)

48 Вт

Размах напряжения шума ипульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более

120 мВ

Время пуска, не более

1 с

2 с

Номинальное напряжение питания переменного тока

120/230 В

24 В

Рабочее напряжение питания переменного тока

90...264 В

–

Частота переменного тока

45...65 Гц

–

Рабочее напряжение питания постоянного тока

110...370 В

20,1…27,6 В

(свинцово-кислотные АКБ);

18…25,5 В

(Li-ion АКБ)

Максимальный ток потребления

1,1 А

3,9 А

Пусковой ток, не более

36 А

–

КПД, не менее**

80 %

Максимальная потребляемая мощность

75 Вт

–

Количество

1

Тип входа согласно ГОСТР 51841

1

Минимальная длительность импульса

1,6 мс

Напряжение / максимальный ток:

• «логического нуля»

−5…+5 В / 2 мА

• «логической единицы»

−30…−15 В /15…30 В / 9 мА (при 30 В)

Количество

4

Тип выходов

Оптопара транзисторная n-p-n типа

Максимальный коммутируемый ток

0,2 А

Максимальное коммутируемое напряжение

⎓30 В

Защита от повышенного/пониженного входного напряжения

Переход на питание от АКБ при

Uвх< 85 В АС;

возврат на питание от сети при

Uвх=" 90… "264 В АС

Отключение нагрузки при UАКБmin < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ)

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

2,1…2,4 А

Устойчивость к механическим воздействиям по ГОСТР 52931

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3

Класс Б

–

Степень защиты по ГОСТ 14254

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC6 1140

II

Изоляция по ГОСТ 12.2.091

Усиленная

Категория перенапряжения по ГОСТР 50571.19

II

–

Степень загрязнения по ГОСТР 50030.1

2

Электрическая прочность изоляции

См. схему гальванической развязки

Сопротивление изоляции (вход–выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее

20 МОм

Рабочий диапазон температур окружающей среды

-20…+50 °С

Температура хранения и транспортирования

-40…+80 °С

Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более

80 %

Атмосферное давление

84…106,7 кПа

Емкость АКБ

–

2…10 А·ч

Напряжение отключения заряда АКБ:

• свинцово-кислотные

• Li-ion

–

26,2…28,9 В

Согласно ограничениям встроенного контроллера АКБ

Ток ограничения зарядного устройства

–

0,45…0,55 А

Время переключения с/на АКБ, не более

8 мс

• свинцово-кислотные

–

20,1…21,0 В

• Li-ion

–

16,0...18,0 В

Срок эксплуатации

10 лет

Срок гарантийного обслуживания, не менее

2 года

Средняя наработка на отказ

50 000 ч

Масса, не более

0,5 кг

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев).
** Значения приводятся при нормальной температуре и номинальных напряжениях питания.
