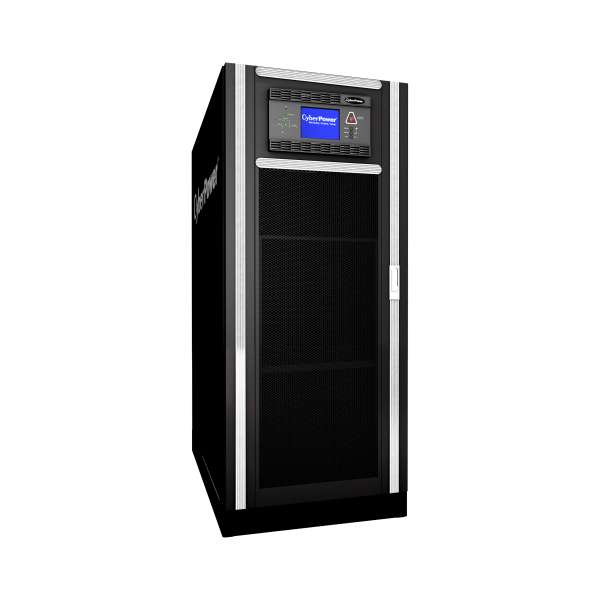

ИБП CyberPower SM120KMF (120 кВА / 108 кВт) On-Line
Трёхфазный (3ф вход / 3ф выход) ИБП CyberPower SM120KMF с топологией двойного преобразования (Online UPS) выпускается мощностью 120 кВА\108 кВт (Pf = 0.9) в напольном исполнении, время автономной работы можно увеличить, подключив внешние батарейные блоки. Полностью модульная архитектура источника бесперебойного питания позволяет собрать подходящее решение под нужды потребителя и масштабировать систему при необходимости. При помощи байпаса можно проводить техническое обслуживание и замену силовых модулей не выключая ИБП. Внутри источника бесперебойного питания установлено 40 свинцовых аккумуляторов. Увеличить время автономии можно при помощи внешних батарейных модулей BCA100N125. CyberPower SM120KMF может работать от генератора, время автономной работы увеличивается за счёт подключения внешних батарейных блоков. ИБП осуществляет постоянный мониторинг батарей и активно выравнивает напряжение. Это существенно продлевает их срок эксплуатации. Можно управлять CyberPower SM120KMF через сенсорный ЖК-дисплей и настраивать его параметры. Также ИБП можно управлять удалённо, если подключить SNMP\HTTP карту (не идёт в комплекте) в специальный разъём.
Особенности ИБП CyberPower SM120KMF:
Модульный Online ИБПБайпас для «горячей» замены силовых модулейУвеличение времени автономииАварийное отключение (EPO) Применение ИБП CyberPower SM120KMF:
ЦОДПроизводствоАварийные системыСерверыТехнические характеристики CyberPower SM120KMF:
| Основные | |
|---|---|
| Фазность |
Трёхфазный |
| Форм-фактор | Напольный |
| Топология ИБП |
Онлайн двойное преобразование |
|
Технология энергосбережения |
Эффективность эко режима онлайн ИБП до 98% |
|
КПД обычного режима питания |
95% |
|
КПД режима питания от аккумуляторов |
95% |
|
Совместимость с активными PFC |
Да |
|
Параллельное расширение (макс. Количество устройств) |
3 |
| Вход | |
|
Двойные входы питания |
Да |
|
Совместимость с генератором |
Да |
|
Номинальное входное напряжение (В перем.) |
Линия к нейтрали (L-N): 220, 230, 240 В переменного тока, Между фазой (L-L): 380, 400, 415 В переменного тока |
|
Диапазон входного напряжения (В перем.) |
На нейтраль (L-N): 132 ~ 276 Vac; На фазу (L-L): 228 ~ 478 Vac |
|
Регулируемый диапазон напряжения (В перем.) |
На нейтраль (L-N): 220 ~ 250 Vac; На фазу (L-L): 380 ~ 435 Vac |
|
Входная частота ( Гц ) |
50 ± 3; 60 ± 3 |
|
Номинальный входной ток, A |
165 |
|
Входной коэффициент мощности |
0.99 |
|
Тип разъема |
Клеммный блок |
| Выход | |
| Мощность (ВА) |
120 000 |
| Мощность (Вт) | 108 000 |
|
По форме сигнала от батареи |
Чистый синусоидальный сигнал |
| Настройки выходного напряжения | Настраиваемый |
| Настройка выходной частоты | Настраиваемый |
|
Номинальное выходное напряжение, В |
Линия к нейтрали (L-N): 220, 230, 240 В переменного тока, Между фазой (L-L): 380, 400, 415 В переменного тока |
|
Допустимое отклонение выходного напряжения |
1% |
|
Выходная частота, Гц ± % |
50 ± 0.1; 60 ± 0.1 |
|
Коэффициент мощности |
0.9 |
|
Допустимое отклонение напряжения в режиме ECO |
± 10 % |
|
Перегрузочная способность |
Внутреннее ограничение по дому, Предохранитель, Предохранитель |
|
Перегрузочная способность |
105~110% нагрузки 60 мин, 110~125% нагрузки 10 мин, 125~150% нагрузки 1 мин, >150% нагрузки Моментальное отключение |
|
Перегрузочная способность |
105~110% нагрузки 60 мин, 110~125% нагрузки 10 мин, 125~150% нагрузки 1 мин, >150% нагрузки Моментальное отключение |
|
Перегрузочная способность |
125~130% нагрузки 60 мин, 130~150% нагрузки 6 мин, >150% нагрузки 1 Моментальное отключение |
|
Коэффициент амплитуды |
3:1 |
|
Гармонические искажения (линейная нагрузка) |
THD＜1% |
|
Гармонические искажения (нелинейная нагрузка) |
THD＜5.5% |
|
Встроенный байпас |
Автоматический байпас, ручной байпас |
| Байпас для технического обслуживания | Да |
|
Тип выхода |
Клеммный блок x 1 |
| Типовое время переключения, мс | 0 |
| Аккумуляторы | |
| Перезарядка Мощность, % | Рекомендуется 10% (1-20% от мощности ИБП) |
| Регулировка мощности перезаряда |
Настраиваемый |
| Допустимое отклонение напряжения зарядного устройства | 1% |
| Интеллектуальное управление батареями (SBM) | Да |
| Количество внешних аккумуляторов |
12В x 40шт. |
| Защита | |
|
EMI/RFI фильтрация |
Да |
| Управление и связь | |
| Информационный ЖК дисплей | Да |
|
Информационный ЖК дисплей |
Тип операции, состояние питания, состояние батареи, состояние нагрузки, неисправности и предупреждения, другая информация, журнал и события |
| ЖК настройка и контроль | Настройка режима, вход и выход, настройки батареи, неисправности и предупреждения, средства связи, журнал и события, настройки безопасности, язык |
| Светодиодные индикаторы | Да |
| Сухие контакты (с реле) | Да |
|
Порт аварийного отключения (EPO) |
Да |
| Звуковые сигналы | Режим работы от батареи, низкий уровень заряда, перегрузка, перезаряд, перегрев, ошибка ИБП, заменяемые батареи |
|
Программное обеспечение управления электропитанием |
PowerPanel® Business (рекомендуется) |
| Удаленный мониторинг SNMP/HTTP | Да - опционально с RMCARD205 |
| Степень защиты | IP20 |
| Размеры ИБП | |
| Размеры (ШхВхГ), мм | 600 x 1600 x 1900 |
| Вес, кг | 145 |
|
Размеры в упаковке (ШхВхГ), мм |
760 x 1800 x 1050 |
| Вес в упаковке, кг |
187 |
| Условия хранения и эксплуатации | |
|
Рабочая температура, °C |
0 ~ 40 |
|
Рабочий диапазон относительной влажности (без конденсата) ( % ) |
0 ~ 95 |
|
Рабочий диапазон высоты, м |
≤1000 понижение нагрузки на 1% с каждыми 100м от 1000м и 2000м |
|
Температура хранения, °C |
-40 ~ 70 |
|
Относительная влажность хранения (без конденсата), % |
0 ~ 95 |
|
Акустический шум на расстоянии 1 м от устройства |
55 |
| Соответствие стандартам | |
| Сертификаты |
CE, IEC62040-1, IEC62040-2 |
Комплект поставки ИБП CyberPower SM120KMF
ИБП CyberPower SM120KMF Руководство пользователя
