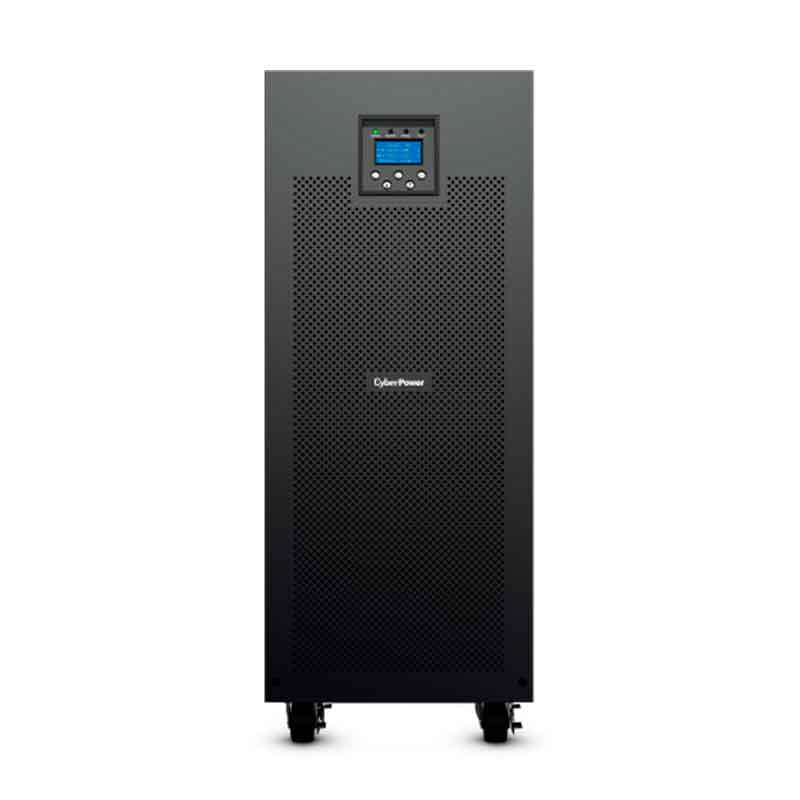

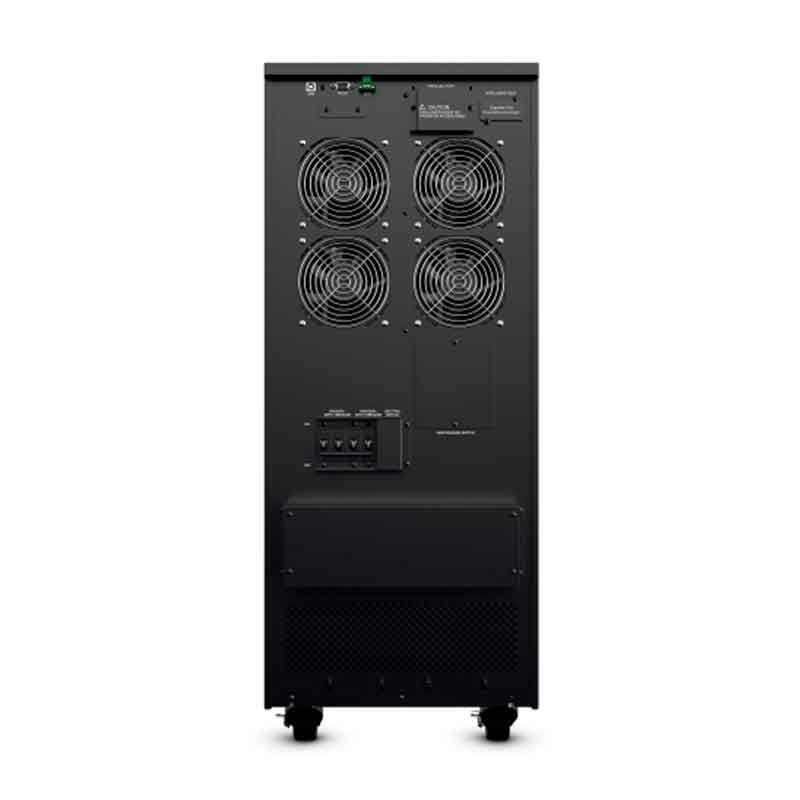

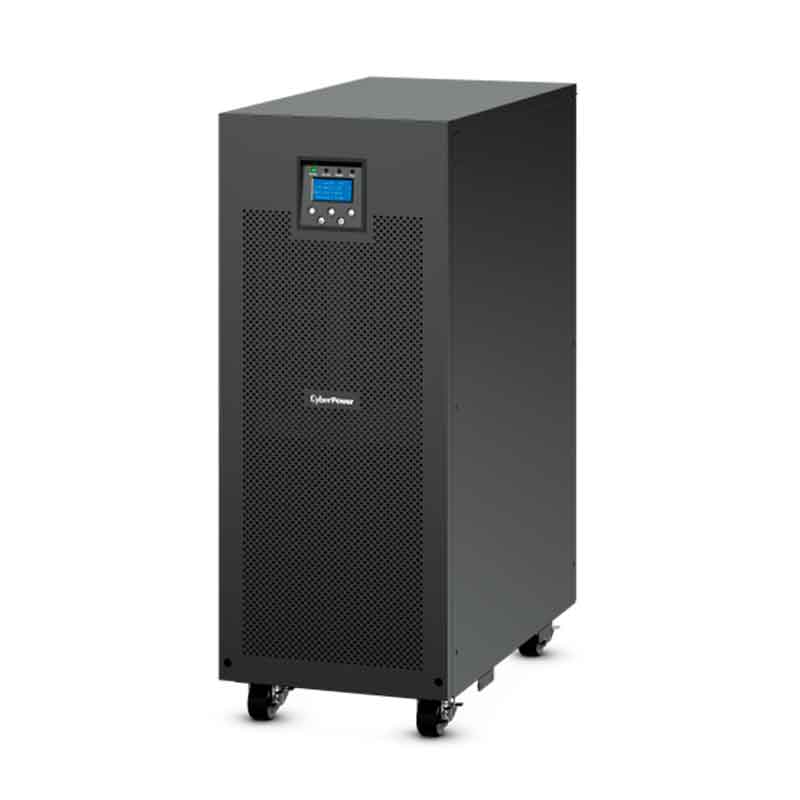

ИБП CyberPower OLS3S20KE (20 кВА / 18 кВт) On-Line
Трёхфазный (3ф вход / 1ф выход) Online ИБП CyberPower OLS3S20KE мощностью 20 кВА\18 кВт выпускается в напольном исполнении со встроенными батареями и возможностью увеличения времени автономной работы. Благодаря топологии двойного преобразования (Оnline UPS) к нему можно подключать наиболее чувствительное к качеству электропитания оборудование. Источник бесперебойного питания может запускаться от встроенных аккумуляторных батарей (функция «холодный» старт и работать совместно с генератором. Увеличение времени автономной работы достигается за счет внешних батарейных блоков. При необходимости увеличения мощности и резервирования можно подключить до 4 ИБП в параллель. CyberPower OLS3S20KE поставляется с 40 внутренними свинцово-кислотными аккумуляторами напряжением по 12 В и ёмкостью 9 Ач. Для увеличение времени автономной работы используется внешний батарейный блок BPSE240V82A.
Для проведения технического обслуживания у CyberPower OLS3S20KE предусмотрен механический байпас, чтобы не прерывать работу подключенных к ИБП устройств. Интеллектуальное управление батареями включает в себя трёхэтапную подзарядку АКБ и температурную компенсацию, что позволяет реже менять аккумуляторы. На передней панели расположены световые индикаторы, кнопки и ЖК дисплей. При помощи них можно настраивать параметры ИБП и отслеживать его состояние: напряжение, нагрузку, состояние аккумуляторов и др. Также управлять CyberPower OLS3S20KE можно удалённо, подключив SNMP\HTTP карту (приобретается отдельно) в соответствующий слот.
Особенности ИБП CyberPower OLS3S20KE:
Трёхфазный Online ИБПУвеличение времени автономииБайпас для ТОECO режимПрименение ИБП CyberPower OLS3S20KE:
ТелекоммуникацииСерверыРабочие станцииСистемы безопасностиТехнические характеристики CyberPower OLS3S20KE:
| Основные | |
|---|---|
| Фазность |
Трёхфазный |
| Форм-фактор | Напольный |
| Топология ИБП |
Онлайн двойное преобразование |
|
Технология энергосбережения |
Эффективность эко режима онлайн ИБП до 97% |
| КПД в обычном режиме | 94% |
| КПД от АКБ | 92% |
|
Совместимость с активными PFC |
Да |
|
Параллельное расширение (макс. Количество устройств) |
4 |
| Вход | |
|
Двойные входы питания |
Да |
|
Совместимость с генератором |
Да |
|
Номинальное входное напряжение (В перем.) |
Линия к нейтрали (L-N): 220, 230, 240 В переменного тока, Между фазой (L-L): 380, 400, 415 В переменного тока |
|
Диапазон входного напряжения (В перем.) |
На нейтраль (L-N): 176 ~ 276 Vac; На фазу (L-L): 305 ~ 478 Vac |
|
Регулируемый диапазон напряжения (В перем.) |
На нейтраль (L-N): 110 ~ 276 Vac; На фазу (L-L): 190 ~ 478 Vac |
|
Входная частота, Гц |
50 ± 5; 60 ± 6 |
|
Диапазон входной частоты, Гц |
45 - 66 |
|
Номинальный входной ток, A |
90.9 |
|
Входной коэффициент мощности |
0.99 |
|
Тип разъема |
Клеммный блок |
| Выход | |
| Мощность (ВА) |
20 000 |
| Мощность (Вт) | 18 000 |
|
По форме сигнала от батареи |
Чистый синусоидальный сигнал |
| Настройки выходного напряжения | Настраиваемый |
| Настройка выходной частоты | Настраиваемый |
|
Номинальное выходное напряжение, В |
Линия на нейтраль (L-N): 208, 220, 230, 240 В переменного тока |
|
Выходная частота, Гц ± % |
50 ± 0.1; 60 ± 0.1 |
|
Коэффициент мощности |
0.9 |
|
Допустимое отклонение напряжения в режиме ECO |
± 10 % |
|
Перегрузочная способность |
Внутреннее ограничение по дому, Предохранитель, Предохранитель |
|
Перегрузочная способность |
100~110% нагрузки 5 мин, 110~130% нагрузки 1 мин, 130~150% нагрузки 10 сек, >150% нагрузки 2 сек |
|
Перегрузочная способность |
100~110% нагрузки 1 мин, 110~130% нагрузки 10 сек, >130% нагрузки 2 сек |
|
Перегрузочная способность |
>130% нагрузки Моментальное отключение |
|
Коэффициент амплитуды |
3:1 |
|
Гармонические искажения (линейная нагрузка) |
THD＜2% |
|
Гармонические искажения (нелинейная нагрузка) |
THD＜5% |
|
Встроенный байпас |
Автоматический байпас |
| Байпас для технического обслуживания | Да |
|
Тип выхода |
Клеммный блок x 1 |
| Типовое время переключения, мс | 0 |
| Аккумуляторы | |
| Время работы при половинной нагрузке, мин | 12.8 |
|
Время работы при полной нагрузке, мин |
1.5 |
|
Время работы при половинной нагрузке |
12.8 при 18 Ач |
|
Время работы при полной нагрузке |
1.5 при 18 Ач |
|
Типовое время перезарядки, ч |
8 |
|
Максимальный ток зарядки, А |
2 |
|
Совместимые типы батарей |
VRLA |
|
Перезарядка мощность, % |
Стандартная 2.67% (1-5% от мощности ИБП) |
| Допустимое отклонение напряжения зарядного устройства | 1% |
|
Запуск от батареи |
Да |
|
Интеллектуальное управление батареями (SBM) |
Да |
|
Тип батареи |
Герметичная свинцово-кислотная |
|
Решение по батареям |
Внутренние батареи |
|
Количество батарей, шт |
20 |
|
Место для внутренней батареи |
40 |
|
Напряжение батареи, В |
±240 |
|
Емкость одной батареи |
12 В 9 Ач |
|
Работа с внешними батарейными модулями (EBM) |
BPSE240V82A |
|
Максимальное количество ВБМ, шт |
15 |
| Количество внешних аккумуляторов |
12В x 40шт. |
| Защита | |
|
Подавление скачка, Дж |
445 |
|
EMI/RFI фильтрация |
Да |
| Управление и связь | |
| Информационный ЖК дисплей | Да |
|
Информационный ЖК дисплей |
Тип операции, состояние питания, состояние батареи, состояние нагрузки, неисправности и предупреждения, другая информация, журнал и события |
| ЖК настройка и контроль | Настройка режима, вход и выход, настройки батареи, неисправности и предупреждения, средства связи, журнал и события, настройки безопасности |
| Светодиодные индикаторы | От сети, Режим работы от батареи, Режим Байпас, Ошибка ИБП |
|
USB-порт(ы), совместимый(ые) с СВЧ |
1 |
| Сухие контакты (с реле) | Опционально |
| Звуковые сигналы | Режим работы от батареи, низкий уровень заряда, перегрузка, перезаряд, перегрев, ошибка ИБП |
|
Программное обеспечение управления электропитанием |
PowerPanel® Business (рекомендуется) |
| Удаленный мониторинг SNMP/HTTP | Да - опционально с RMCARD205 |
| Размеры ИБП | |
| Размеры (ШхВхГ), мм | 260 x 890 x 650 |
| Вес, кг | 172 |
|
Размеры в упаковке (ШхВхГ), мм |
260 x 1130 x 790 |
| Вес в упаковке, кг |
190 |
| Условия хранения и эксплуатации | |
|
Рабочая температура, °C |
0 ~ 40 |
|
Рабочий диапазон относительной влажности (без конденсата) ( % ) |
0 ~ 95 |
|
Рабочий диапазон высоты, м |
≤1000 понижение нагрузки на 1% с каждыми 100м от 1000м и 2000м |
|
Температура хранения, °C |
-15 ~ 45 |
|
Относительная влажность хранения (без конденсата), % |
0 ~ 95 |
|
епловыделение в рабочем режиме, BTU/ч |
3487 |
|
Акустический шум на расстоянии 1 м от устройства |
60 |
| Соответствие стандартам | |
| Сертификаты |
RoHS, CE |
Комплект поставки ИБП CyberPower OLS3S20KE
ИБП CyberPower OLS3S20KE Крышка портов платы параллельной работыКрышка клеммной коробкиКонцевые соединенияUSB соединениеРуководство пользователя
