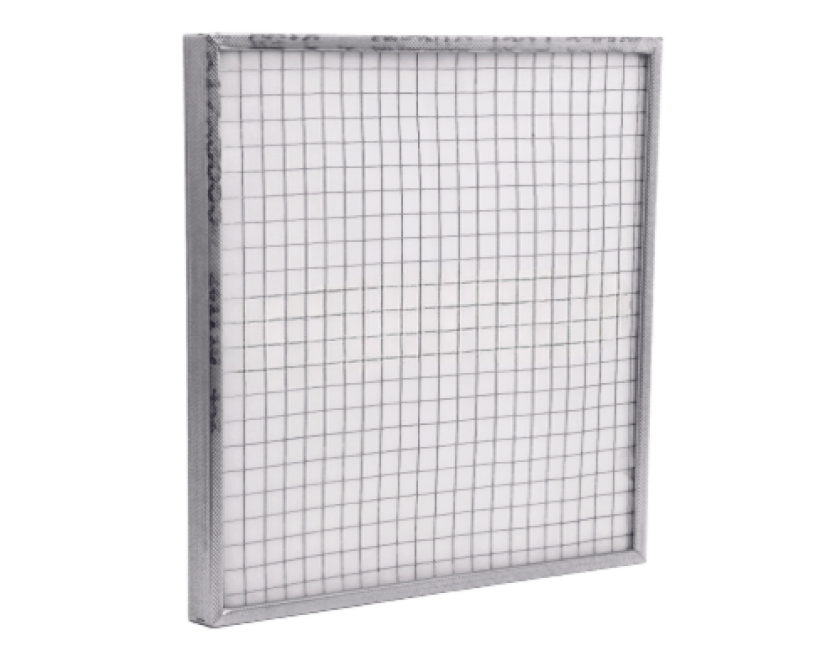

Фильтр воздушный панельный ФВП-1
ФВП-1 — изготавливается из 100% полиэстера с классом очистки G3, G4, используется в качестве первой (грубой) ступени очистки воздуха в системах вентиляции.
Нарезка фильтровального материала фильтра полиэстер, уложенная в оцинкованную рамку и закрепленная металлической сеткой с одной стороны и металлическим прутком с другой..
Корпус фильтра, изготавливается из оцинкованного профиля. Экономичность простой в исполнении конструкции панельного фильтра ФВП-1 дает преимущество в цене в отличие от прочих типов фильтров грубой очистки. Фильтровальный материал, используемый в фильтре ФВП-1, характеризуется большей пылеемкостью, нежели аналоги импортных производителей – по степени очистки это фильтр G3-G4.
Характеристики
| Фильтрующий материал | Фильтрующий материал полиэстер, производство Россия. |
| Стандарт качества |
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2014 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина корпуса (мм) | Производительность (м3/ч) |
|---|---|---|---|---|
| ФВП-1-592-592-(25/48)-(G3-G4) | 592 | 592 | 25/48 | 1900 |
| ФВП-1-592-287-(25/48)-(G3-G4) | 592 | 287 | 25/48 | 900 |
| ФВП-1-287-287-(25/48)-(G3-G4) | 287 | 287 | 25/48 |
400 |
Производительность фильтров ФВП-1 G3/G4 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, m³/ч , qн - номинальная удельная воздушная нагрузка, m³/ч х м² (для ФВП-1 G3/G4 = 5400 m³/ч х м²), Fвх - площадь входного сечения фильтра, м².
Характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина корпуса, мм | |||||||
| 48 | 100 | ||||||
| ФВП-1 | G3 | 80≤Am<90 | 50 | - | 250 |
от -40 до +110 |
не более 95 |
| G4 | 90≤Am | - | 38 | ||||
Замена фильтров ФВП-1 производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
