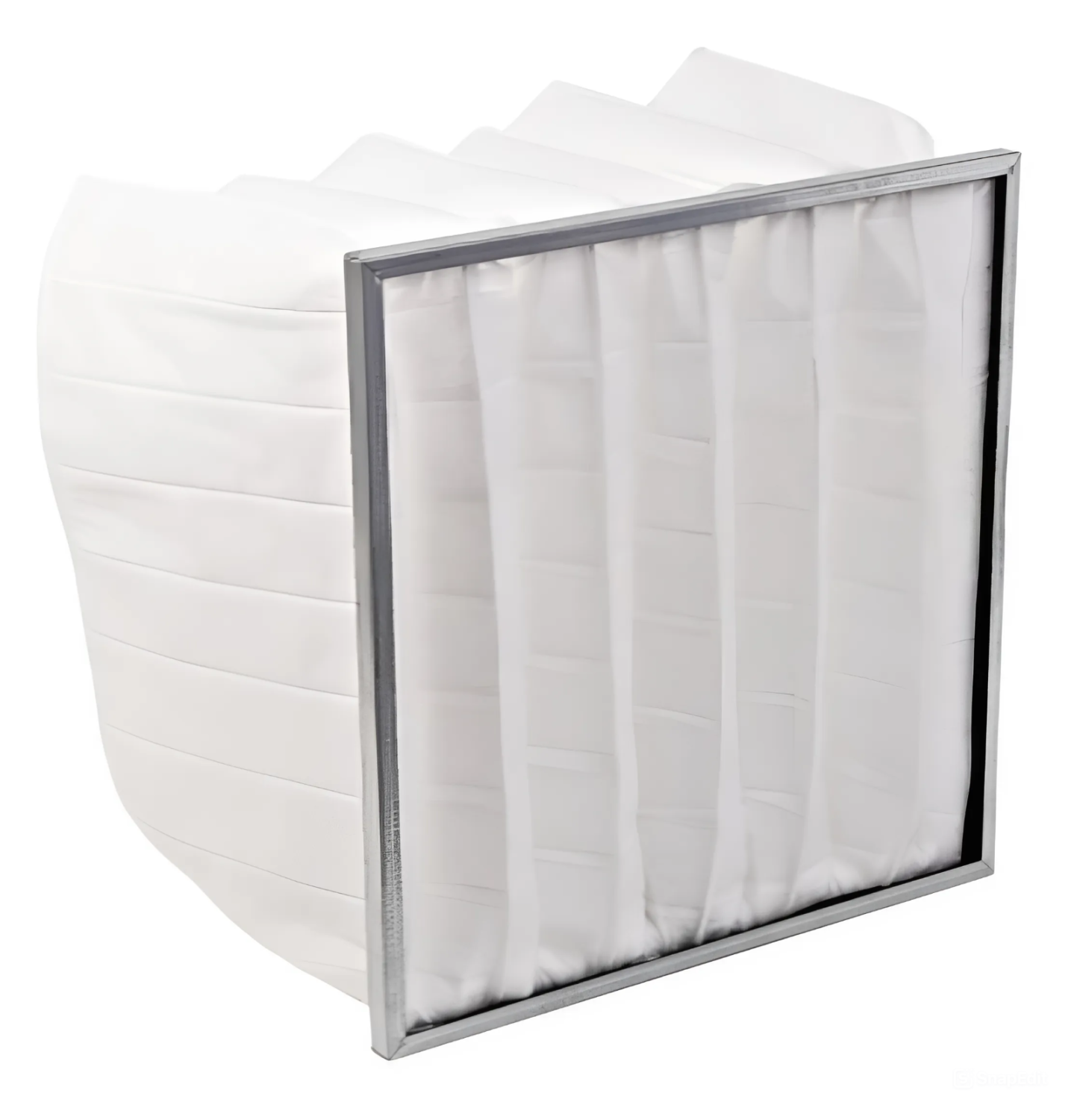

Фильтр воздушный карманный ФВК-2
ФВК-2 — карманный фильтр из трехслойного мельтблауна, который используется для тонкой очистки воздуха. Соответствует классам F5, F6, F7, F8, F9. Прочный, бесшумный и эффективный.
- сварной каркас исключает выпадение, дребезжание прутков;
- прутки делаются прочными — 4 мм толщина;
- прокладка между корпусом и фильтром по всему периметру создает полную герметичность;
- мельтблаун фильтр делается трехслойным: предфильтр для улавливания крупных частиц из полимерного волокна, мельтблаун против бактерий и частиц воздуха, спанбонд для армирования;
- рамка 25 мм с двойной вальцовкой гарантирует безопасную установку;
- внутри карманов впаяны сепараторы-ограничители, которые препятствую слипанию в процессе эксплуатации карманов между собой.
Характеристики
| Фильтрующий материал | Фильтрующий материал полиэстер, производство Китай. |
| Стандарт качества |
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2014 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина карманов (мм) | Производительность (м3/ч) |
|---|---|---|---|---|
| ФВК-2-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 592 | 300/600 | 3400 |
| ФВК-2-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9) | 592 | 287 | 300/600 | 1600 |
| ФВК-2-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9) | 287 | 287 | 300/600 | 800 |
Производительность фильтров ФВК-1,2,3,4 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1,2,3,4 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина кармана, мм | |||||||
| 300 | 600 | ||||||
| ФВК-2 | G3 | 80≤Am<90 | 36 | 29 | 250 |
от -40 до +110 |
не более 95 |
| G4 | 90≤Am | 48 | 40 | ||||
| F5 | 40≤Em<60 | 62 | 53 | 450 | |||
| F6 | 60≤Em<80 | 110 | 95 | ||||
| F7 | 80≤Em<90 | 146 | 126 | ||||
| F8 | 90≤Em<95 | 184 | 146 | ||||
| F9 | 95≤Em | 205 | 159 | ||||
Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов. Замена фильтров ФВК производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
