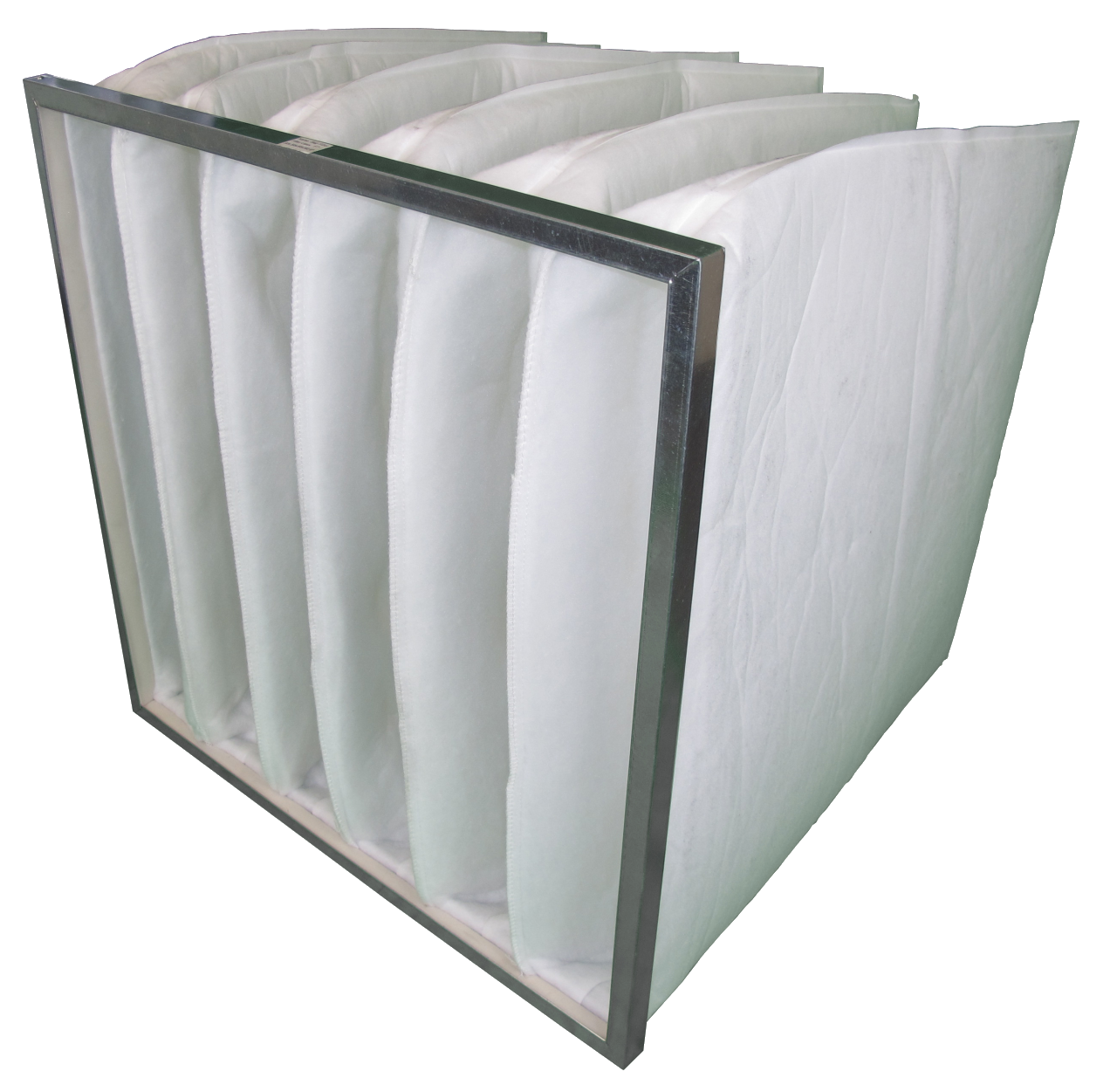

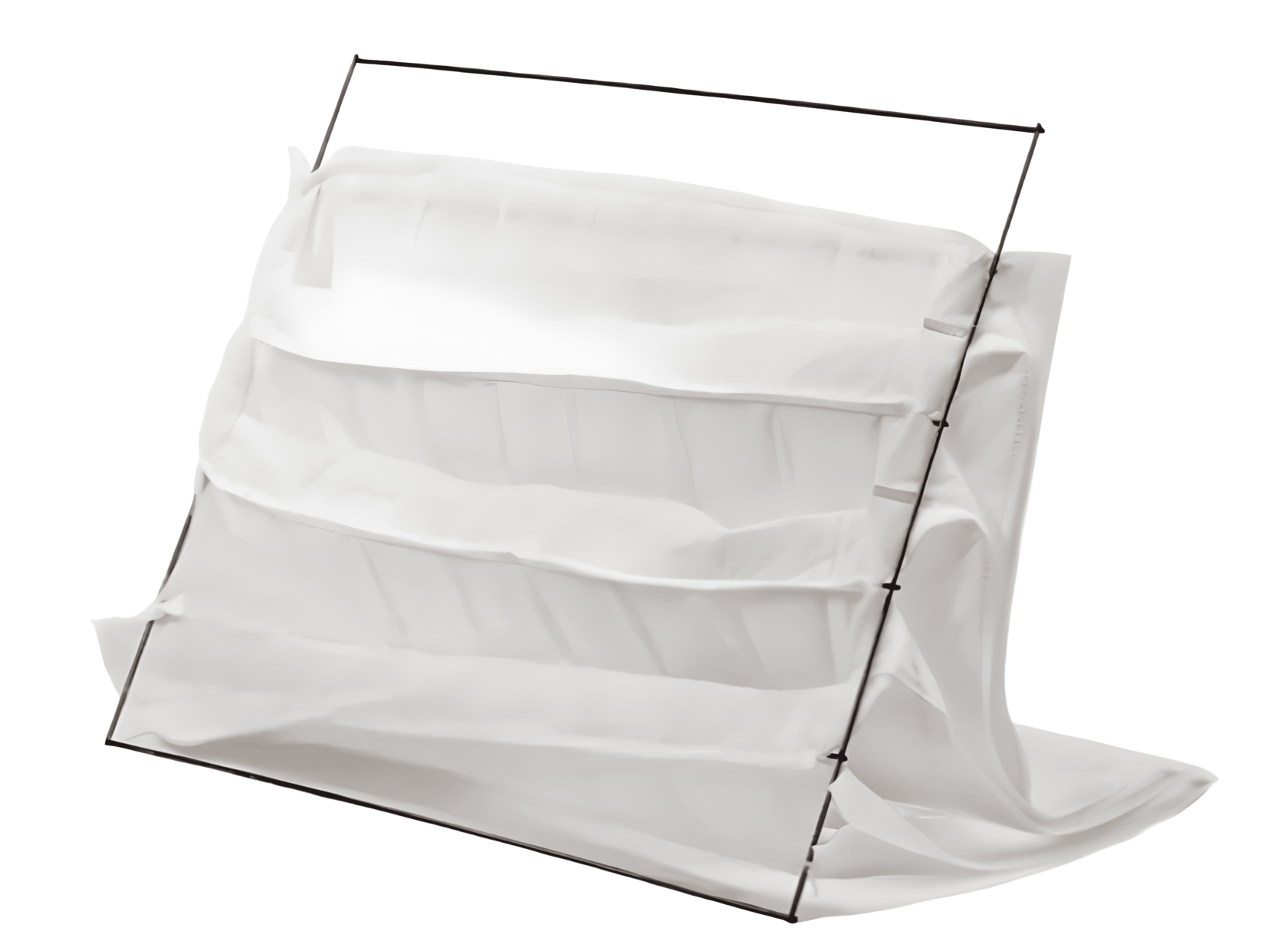

Фильтр воздушный карманный ФВК-1
ФВК-1 — карманный фильтр, который применяется в тяжелых аэродинамических условиях, а также при сильной запыленности. Изготавливается из 100% полиэстера, соответствует категориям G3, G4, F5.
ФВК-1 — карманный фильтр, который применяется в тяжелых аэродинамических условиях, а также при сильной запыленности. Изготавливается из 100% полиэстера, соответствует категориям G3, G4, F5. Одно из преимуществ — полная бесшумность в работе.
- стальной пруток толщиной 4 мм надежно удерживает карманы фильтра;
- ультразвуковая спайка карманов по всему периметру создает прочный и герметичный шов;
- сварной каркас исключает дребезжание и вылетание прутков, не рвет фильтрующий материал;
- прокладка между фильтром и корпусом по периметру обеспечивает полную герметичность
- плотность полиэстера классов G3-G4 150 г/м², толщина 10 мм и 6 мм, класс F5 200 г/м², толщина 10мм;
- усиленный корпус фильтра 25мм по периметру с вальцовкой, безопасный монтаж-демонтаж.
Характеристики
| Фильтрующий материал | Фильтрующий материал полиэстер, производство Россия. |
| Стандарт качества |
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2014 / ГОСТ 51251-99 Подлежит утилизации как строительный мусор. |
Производительность
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина карманов (мм) | Производительность (м3/ч) |
|---|---|---|---|---|
| ФВК-1-592-592-(300/600)-6-(G3/G4/F5) | 592 | 592 | 300/600 | 3400 |
| ФВК-1-592-287-(300/600)-6-(G3/G4/F5) | 592 | 287 | 300/600 | 1600 |
| ФВК-1-287-287-(300/600)-3-(G3/G4/F5) | 287 | 287 | 300/600 |
800 |
Производительность фильтров ФВК-1 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1 = 9700 м3/ч х м2), Fвх - площадь входного сечения фильтра, м2.
Характеристики
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | ||
| начальное | конечное | ||||||
| Глубина кармана, мм | |||||||
| 300 | 600 | ||||||
| ФВК-1 | G3 | 80≤Am<90 | 36 | 29 | 250 |
от -40 до +110 |
не более 95 |
| G4 | 90≤Am | 48 | 40 | ||||
| F5 | 40≤Em<60 | 62 | 53 | 450 | |||
Замена фильтров ФВК 1 производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
