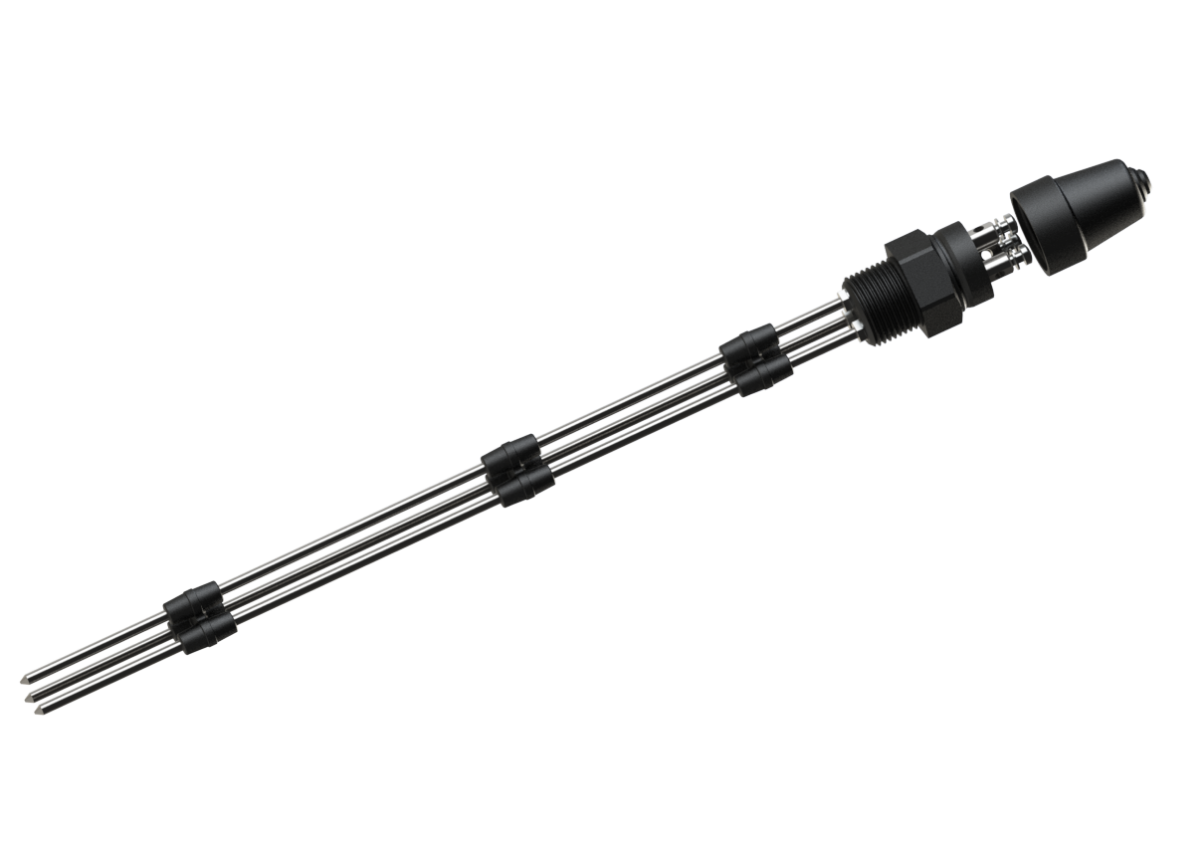

ДС универсальные кондуктометрические датчики уровня
| Тип датчиков и модификация | Одноэлектродные датчики | Трёхэлектродные датчики | Четырёхэлектродные датчики | |

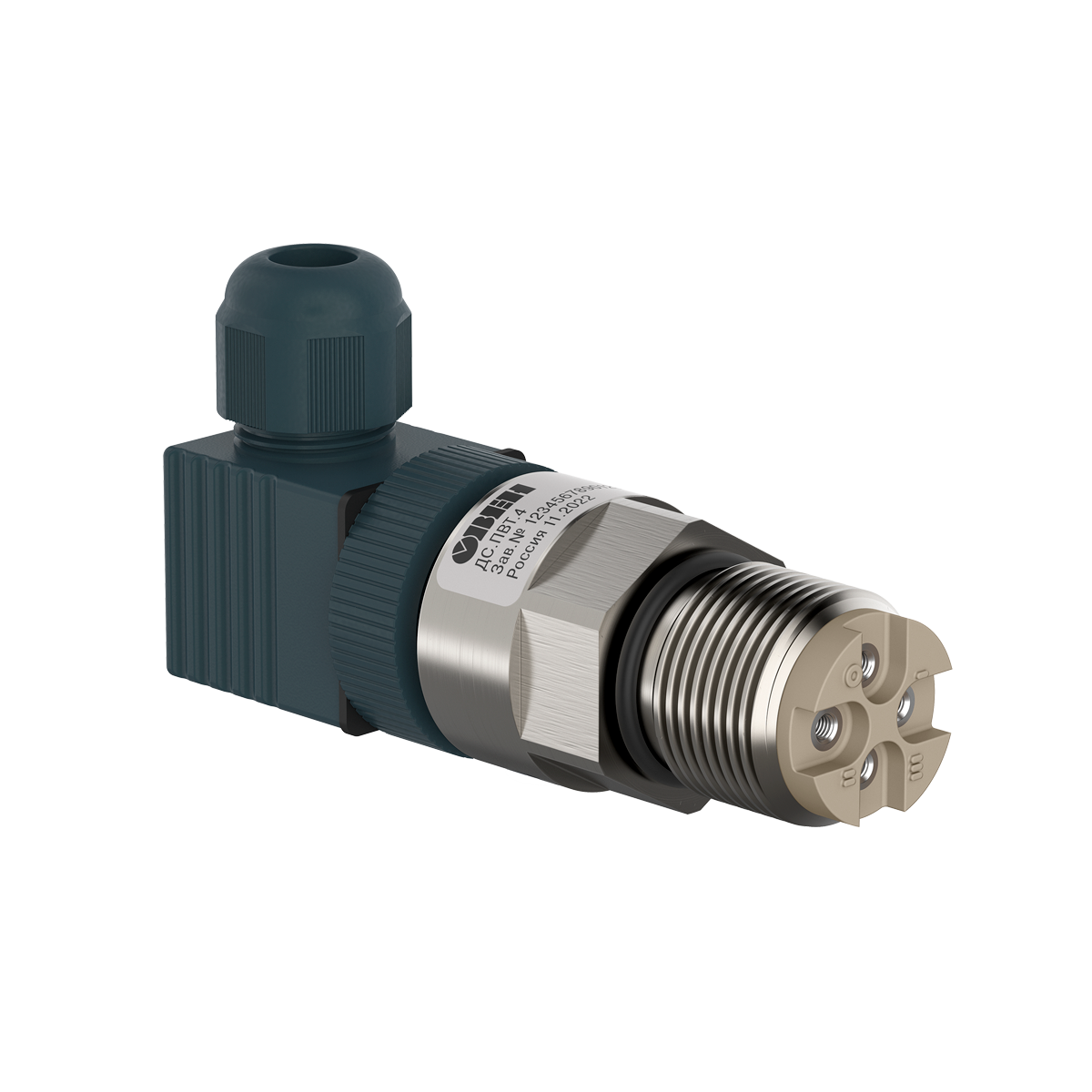

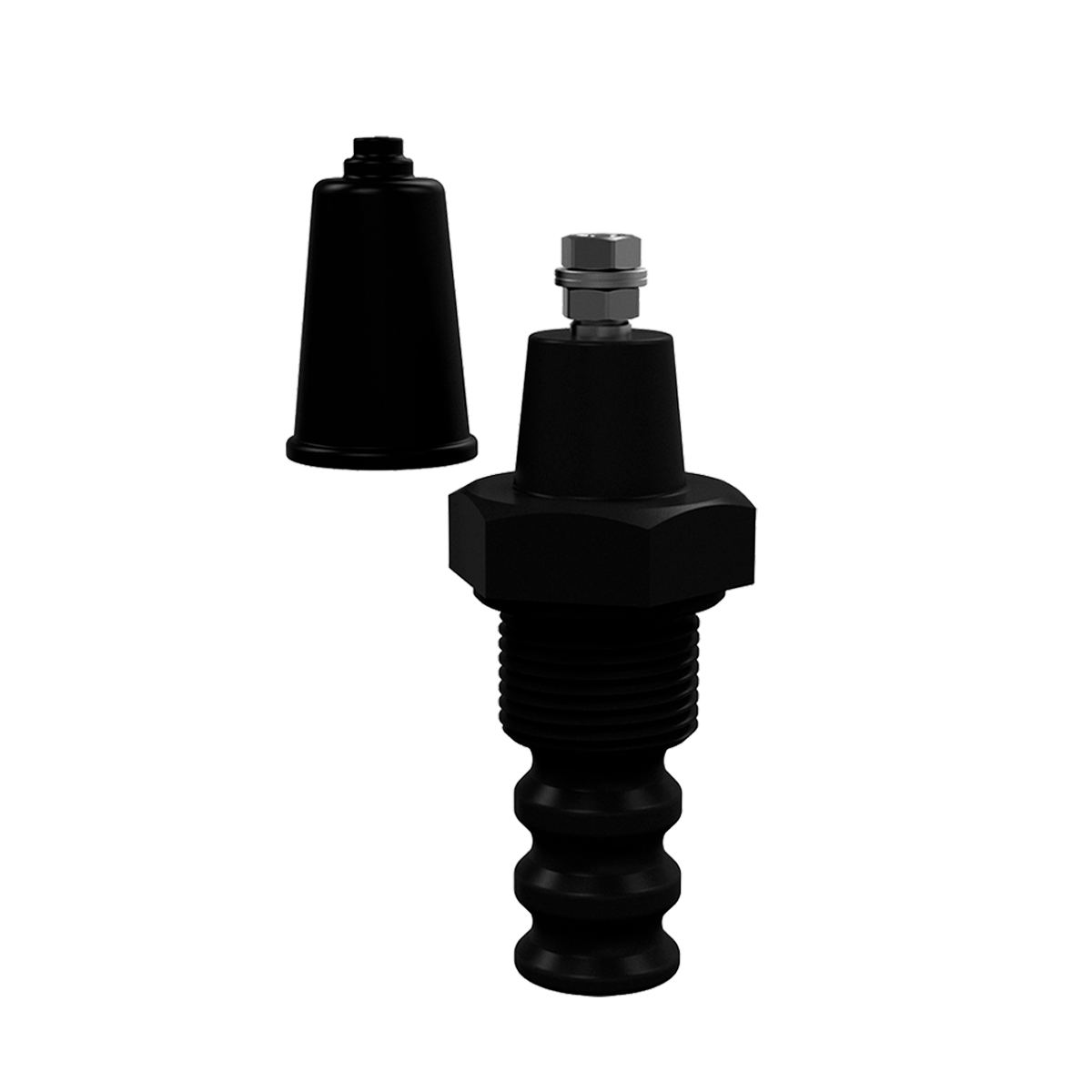

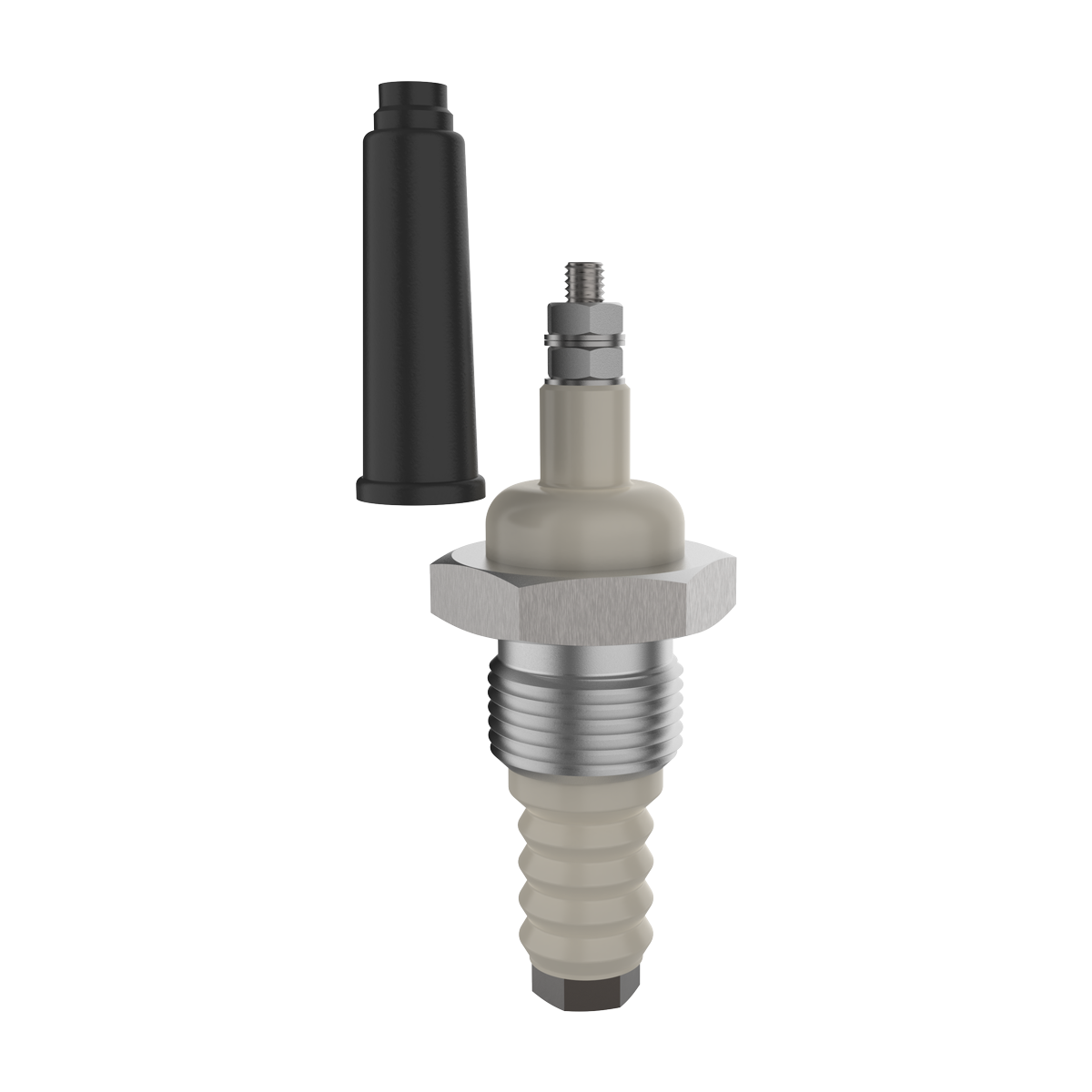

| ДС.ПВТ | ДС.П | ДС.П.3 | ДС.ПВТ.4 | |
| Габаритный чертеж |  |  |  |  |
| Присоединительные размеры | М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8 | М20×1,5 мм G1/2 S27 | G1/2 S24 | G3/4 |
| Материал | Материал изолятора – полифениленсульфид | Материал корпуса – технамид | Материал корпуса –пластмасса | Материал изолятора – полифениленсульфид |
| Давление измеряемой среды, не более | 2,5 МПа | - | - | 1 МПа |
| Максимальная рабочая температура | 240 °С | 100 °С | 70 °С | 80 °С |
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Стержни (электроды)
| Модификация стержня | Стержень | Стержень 1,95 с адаптером |
| Габаритный чертеж |  |  |
| Длина стержней, L* | 0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м | 1,95 м |
| Присоединительные размеры | М3×0,5 мм | |
| Материал | Сталь нержавеющая 12Х18Н10Т или AISI 304 | |
| Конструктивные преимущества | Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. | |
| Комплектность | Стержень – 1шт. |
|
Планка (разделительные пластины)
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
| Внешний вид | Габаритный чертёж | Наименование |
|
|
| Планка ДУ.5 (100 ШТ) |
| Планка ДУ.5 (50 ШТ) | ||
| Планка ДУ.5 (10 ШТ) |
