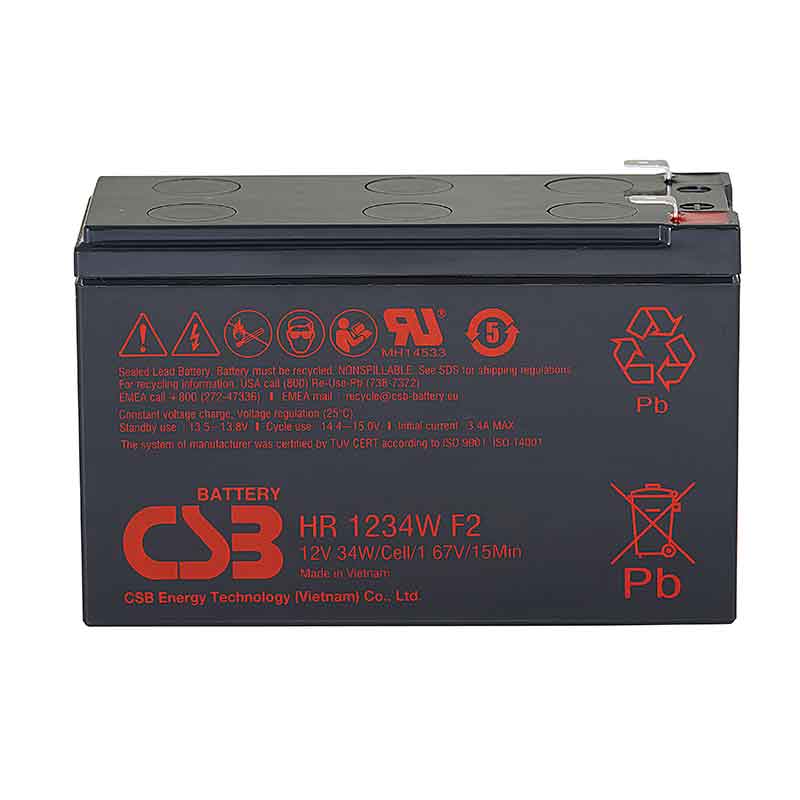

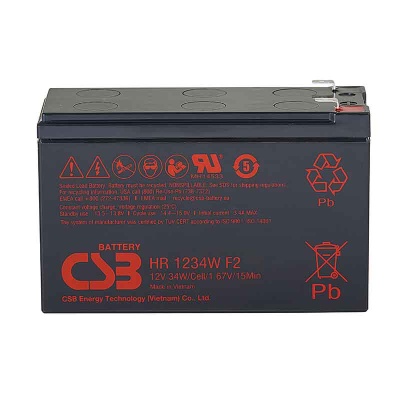

Аккумулятор CSB HR 1234W F2 (12V / 9Ah)
- Документы
Модель CSB HR 1234W F2 имеет усовершенствованную конструкцию легированных кальцием электродов из особо чистого свинца, что обеспечивает продолжительное время службы и улучшенные разрядные характеристики. Аккумулятор отвечает всем современным требованиям к герметизированным батареям, имеет: сертификат соответствия Госстандарта РФ ("Ростест"), заключение ВНИИПО МВД "О пожаровзрывобезопасности".
| Технические характеристики АКБ CSB HR 1234W F2 | |
|---|---|
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Максимальный разрядный ток (25 °С) | 130 А (5 с) |
| Внутреннее сопротивление полностью заряженной батареи (25 °С) | 19 мОм |
| Саморазряд (при 20 °С) | 3% в месяц |
| Срок службы в буферном режиме | 5 лет |
| Циклический режим (2,3–2,35 В) | |
| Максимальный зарядный ток | 3.4 А |
| Температурная компенсация | - мВ/°С |
| Буферный режим (2,23–2,27 В) | |
| Температурная компенсация | - мВ/°С |
| Диапазон рабочих температур | |
| Оптимальная рабочая температура | 20–25 °С |
| Разряд | -15 °С ~ 50 °С |
| Заряд | -15 °С ~ 40 °С |
| Хранение | -15 °С ~ 40 °С |
| Конструкция аккумулятора CSB HR 1234W F2 | |
|---|---|
| Компонент | Материал |
| Положительная пластина | Диоксид свинца |
| Отрицательная пластина | Свинец |
| Корпус и крышка | Синтетическая смола ABS |
| Клапан предохранительный | Каучук |
| Клеммы | Медь |
| Сепаратор | Стекловолокно |
| Электролит | Серная кислота |
Особенности аккумулятора CSB HR 1234W F2
Герметичный корпус из ABS-пластикаТехнология AGM Низкий саморазрядИспользование в любом положенииПрименение аккумулятора CSB HR 1234W F2
Источники бесперебойного питанияОхранные и пожарные системыОборудование электросвязи Аварийное освещение ЭлектроинструментГазонокосилки Вакуумные очистители Контрольное оборудование | Разряд постоянным током, А (при 25 °С) АКБ CSB HR 1234W F2 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Конечное напряжение, В/эл. | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 60 мин | 90 мин |
| 1.60В | 74.0 | 50.0 | 42.2 | 36.8 | 29.6 | 24.9 | 18.0 | 14.2 | 10.3 | 7.36 | 5.84 | 4.21 |
| 1.67В | 67.3 | 47.5 | 40.7 | 35.8 | 29.0 | 24.5 | 17.8 | 14.1 | 10.2 | 7.34 | 5.82 | 4.20 |
| 1.70В | 64.1 | 45.9 | 39.7 | 35.2 | 28.6 | 24.2 | 17.7 | 14.0 | 10.1 | 7.33 | 5.81 | 4.19 |
| 1.75В | 58.3 | 42.8 | 37.5 | 33.6 | 27.6 | 23.5 | 17.4 | 13.9 | 10.0 | 7.27 | 5.77 | 4.17 |
| 1.80В | 52.6 | 39.1 | 34.7 | 31.2 | 26.0 | 22.4 | 16.8 | 13.5 | 9.83 | 7.12 | 5.67 | 4.11 |
| 1.85В | 46.2 | 35.4 | 31.2 | 28.2 | 23.8 | 20.6 | 15.7 | 12.7 | 9.38 | 6.83 | 5.45 | 3.96 |
| Разряд постоянной мощностью, Вт/блок (при 25°С) АКБ CSB HR 1234W F2 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Конечное напряжение, В/эл. | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 60 мин | 90 мин |
| 1.60В | 737 | 518 | 450 | 399 | 328 | 280 | 207 | 165 | 120 | 86.7 | 69.0 | 50.1 |
| 1.67В | 688 | 502 | 438 | 391 | 324 | 277 | 206 | 164 | 119 | 86.5 | 68.9 | 50.0 |
| 1.70В | 677 | 492 | 431 | 386 | 320 | 275 | 205 | 163 | 118 | 86.3 | 68.8 | 49.9 |
| 1.75В | 633 | 466 | 413 | 372 | 312 | 268 | 202 | 161 | 117 | 85.7 | 68.4 | 49.8 |
| 1.80В | 584 | 434 | 388 | 351 | 298 | 257 | 196 | 157 | 116 | 84.3 | 67.4 | 49.2 |
| 1.85В | 519 | 397 | 355 | 324 | 276 | 240 | 185 | 150 | 111 | 81.3 | 65.2 | 47.8 |
Транспортировка батареи
Корпус CSB HR 1234W F2, выполненный из прочного ABS-пластика, надёжно герметизирован, что не допускает протечки электролита. Ограничения на транспортировку батарей отсутствуют, их можно перевозить в любом положении следующими способами: по воздуху, морскими путями, автомобильными и железными дорогами. Соблюдайте правила перевозки аккумуляторов, не допускайте перегрева..
Эксплуатация
До работы с аккумулятором для ИБП изучите инструкцию. От того, в каких условиях используется батарея зависит срок её службы. Особое внимание стоит уделить температурному режиму, желательно чтобы он находился в пределах от 20°С до 25°С. Избегайте глубокой разрядки аккумулятора, это может снизить ёмкость и привести к преждевременному выходу изделия из строя. Не допускайте попадания на корпус влаги, льда и грязи, это может вызвать коррозию клемм.
Заряд
- Документы
Разряд
Как долго прослужит аккумулятор сильно зависит от глубины разряда, желательно, чтобы это разряд не превышал 30% от общей ёмкости. Важно, каким током разряжается батарея, производитель указывает допустимое значение «Максимальный разрядный ток». Частые глубокие разряды могут привести к ухудшению характеристик изделия, в ряде случаев — к полному выходу из строя. Модель из данной серии со временем разряжается даже без нагрузки. Значение саморазряда — 3% в месяц, но не стоит им пренебрегать.
Хранение и подготовка к использованию
Если не планируете использовать аккумулятор длительное время (1 месяц и более), полностью зарядите его. Каждые полгода нужно заряжать повторно, саморазряд хоть и составляет менее % за месяц, но со временем может привести к полной разрядке изделия и выходу его из строя. Подготовьте помещение для хранения батарей, оно должно быть сухим, хорошо вентилируемым, а температура в нём должна составлять порядка +20-25°С. После перерыва обязательна зарядка на 100%. Если в цепи использованы 2 и более аккумуляторов в цепи, произведите выравнивающий заряд..
Продолжительность службы
«Жизнь» аккумулятора серии CSB HR 1234W F2 зависит от множества факторов. Реальный срок эксплуатации может отличаться от заявленного производителем (260 циклов при работе в циклическом, 5 лет в буферном режиме). Большую роль играет глубина разряда и температура. Для максимального срока службы последний параметр не должен превышать +25°С.
